ISO 14644对洁净度Class等级检测的要求解读
洁净度class等级：洁净度Class等级是净化工程设计的核心锚点，直接决定气流组织、换气次数及造价基准。
先看判断框架
洁净度class等级这类主题最容易写成条文堆砌，先看判断框架，再看标准细节。
- 先确认定义与分级，这是方案判断的起点。
- 再核对ISO 14644，很多返工和延期都卡在这里。
- 最后把洁净室检测和交付边界一起看，别把问题留到尾期。
森培环境13年项目实践表明：90%的验收争议源于Class等级理解偏差——同一ISO5级，医药GMP与电子SEMIE49。
本文拆解GB 50073-2013、ISO 14644-1:2015及GMP附录1的等级定义差异，将条文转化为施工管控的硬指标。
定义与分级
标准条文与施工逻辑
ISO 14644-1:2015 第 4.1 条规定：”洁净度等级以每立方米空气中大于等于规定粒径的最大允许颗粒数表示”。
GB50073-2013第3.0.1条同步采用ISO整数等级（N1-N9），但明确N1-N5按单向流设计，N6-N9按非。
森培环境项目实践表明，同一ISO等级下，旧版1999标准与2015版的采样点计算公式差异显著。2015版取消95%置信上限。
| 对比项 | ISO 14644-1:1999 | ISO 14644-1:2015 / GB 50073-2013 |
|---|---|---|
| 等级判定方式 | 95%置信上限（UCL） | 各采样点独立判定 |
| 采样点数量 | 面积开根号取整 | 面积开根号后向上取整，最少 1 个 |
| 0.1μm 粒径 | 仅 N1-N5 有定义 | 扩展至 N1-N9 全等级 |
| 施工验收影响 | 局部超标整体验收失败 | 允许单点整改，降低返工成本 |
材料选型需匹配等级阈值。N1-N5等级须采用满布FFU的送风天花，围护结构选用手工玻镁板（板缝打胶密封）；N6-N9可采用单。
森培环境建议：等级边界项目（如 N5/N6 临界）优先按高一等级选材，预留 20%风量余量应对工艺升级。
验收阶段执行GB50591-2010附录D的静态测试条件：空调系统运行30min后，人员退出、设备停止状态下测悬浮粒子。动态测试仅作为工艺验证，不参与竣工判定。
ISO 14644
现行有效版本为2015版，替代1999版。最大变革在于取消0.5μm与5μm的强制绑定检测——旧版要求两个粒径同时达标，新。
施工端解读：药厂 A 级区仍需双粒径，但电子厂 3nm 制程可只监控 0.1μm，检测资源重新配置。
引用标准原文：
ISO 14644-1:2015, 4.1: “The classification number shall be expressed as an ISO Class N, where the maximum permitted concentration of particles is determined by the formula…”
ISO 14644-1:2015, 5.1: “The designated ISO Class shall be defined by one or more particle size thresholds, selected from Table 1.”
施工管理人员需穿透条文：N值计算公式中的Cₙ=10ᴺ×(0.1/D)²·⁰⁸直接指导过滤器选型。Class5（百级）在0.5μm限值3520个/m³，对。
Class 7（万级）限值 352000 个/m³，允许 H11 级搭配局部 FFU 补强。
我们实操要点：①设计阶段要求业主书面确认监控粒径，避免验收争议；②土建移交时以class等级反推地面平整度——Class5要求2m靠尺间隙≤3m。
③ 采样点数量按面积开方计算，非整数向上取整，现场常因小数点后一位漏算导致整区复测。
新旧标准关键差异对照：
| 对比维度 | ISO 14644-1:1999 | ISO 14644-1:2015 | 施工成本影响 |
|---|---|---|---|
| 粒径绑定要求 | 0.5μm 与 5μm 强制同时检测 | 允许自选 1-3 个粒径组合 | 电子厂检测费降 30%-40% |
| 采样点计算 | 面积开方后向上取整至整数 | 开方结果保留小数，向上取整 | Class 5 区 200㎡ 增 1-2 测点 |
| 大粒径（>5μm）限值 | Class 1-5 无定义 | Class 1-5 新增 5μm 限值 | 药厂 A 级区需追加 5μm 采样 |
| 采样流量 | 固定 28.3L/min（1CFM） | 按粒径动态匹配 2L/min-100L/min | 0.1μm 监控需购置大流量计数器 |
表格解读：2015版的灵活性≠降级。电子行业3nm芯片产线虽可豁免5μm，但0.1μm限值收紧至Class1仅10个/m³，倒逼末端过。
药厂传统 A 级区因 5μm 限值新增，原有 H13 末端方案可能失效，需校核过滤器 MPPS 效率曲线。
验收阶段陷阱：ISO14644-4规定采样探头距地面0.8-1.5m，但2015版新增”操作高度”概念——若工艺设备台面高1.8m。
我们建议合同附件明确 “验收高度层”，避免竣工后二次搭架检测。

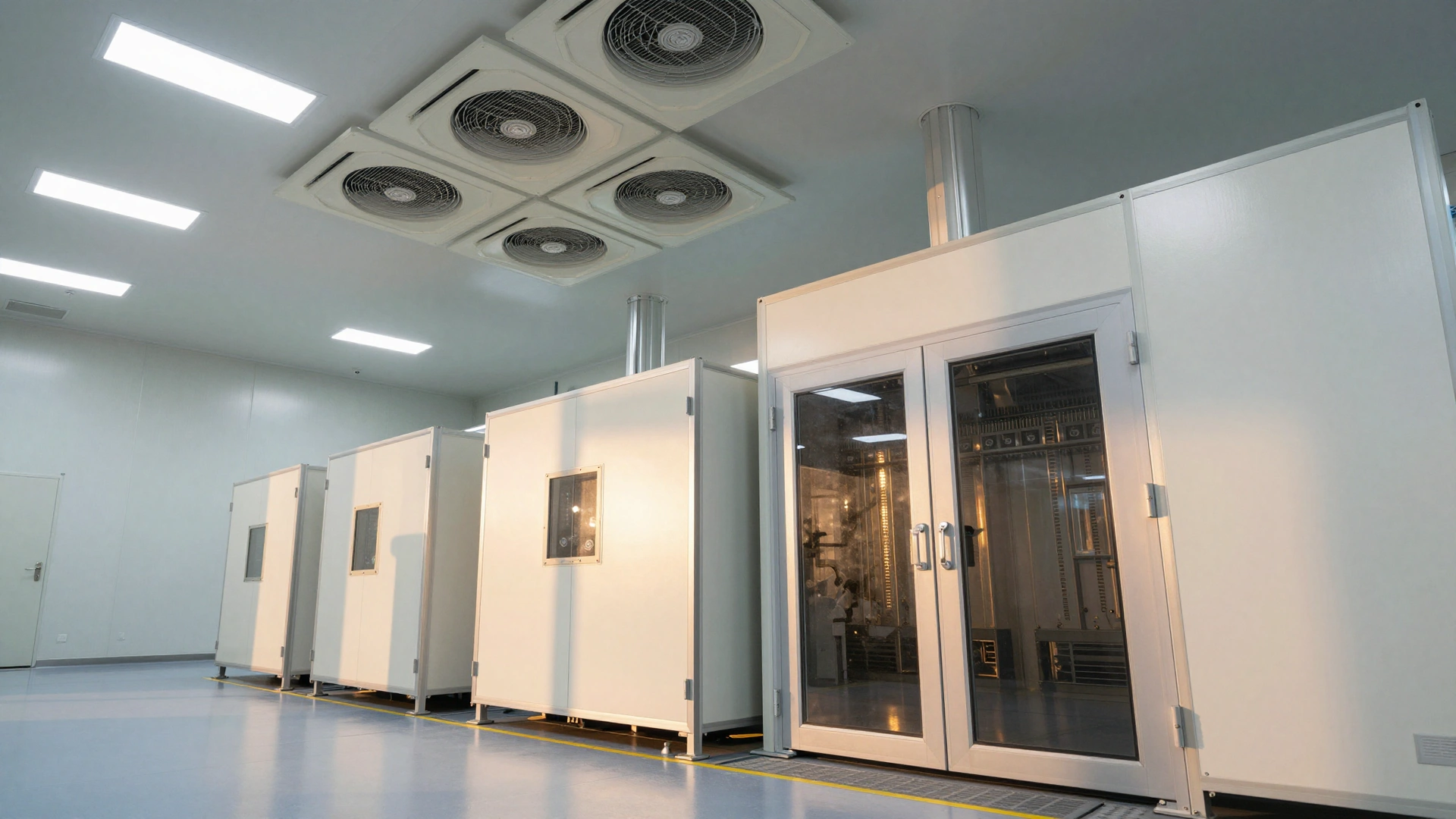

洁净室检测
洁净度class等级检测是洁净室交付的”最后一公里”，数据直接决定项目能否通过性能评定。项目团队在300+项目中验证：检测环节的返工。
GB 50591-2010《洁净室施工及验收规范》第E.4.1条规定：”洁净室的检测应在系统运行24h以上，并应在工艺设备不运行、无人员在场的情况下进行”。
条文背后的施工逻辑在于：过滤器安装后的检漏、风量平衡调试、温湿度稳定均需时间累积，仓促检测会导致数据失真。
ISO14644-3:2019第B.4条款对检测仪器提出明确要求：”光散射粒子计数器应使用可追溯至国家或国际标准的标准粒。
实操要点：我司建议采用”三级检测”策略——施工单位自检（粗调）、第三方预检（精调）、最终验收检（取证）。采样点布置优先选择气流扰动区。
对于Class 5级及以上区域，必须同步进行气流流型可视化测试（烟雾试验），静态粒子数合格但流型死角仍会导致动态超标。 （相关阅读：洁净室等级对照表）
合规检查清单
- 先确认洁净度class等级对应的使用场景、等级目标和改造边界。
- 把条文依据、参数来源和适用边界写清楚，避免只抄标准号不解释。
- 预留调试、检测和验收节点，别把问题堆到项目尾期再补救。
