GB/T 33555-2025 深度解读：半导体洁净室静电控制新标对净化工程设计的 4 大影响
核心论点
GB/T 33555-2025《洁净室及相关受控环境 静电控制技术要求》将于2026年11月1日正式实施，新增ESDS产品包装、转运、储存全过程防静电要求。本文从标准变化、半导体洁净室防静电设计要点到实施准备清单，为净化工程企业提供可直接落地的技术指引。
- ESDS产品定义扩展，包装/转运/储存全过程纳入防静电管控
- 新增摩擦起电电压限值、静电衰减时间等量化指标
- 静电接地电阻从”1MΩ”改为”10⁶~10⁹Ω”区间要求
- 半导体洁净室防静电设计需与FFU布局、气流组织协同优化
2026年11月1日，GB/T 33555-2025《洁净室及相关受控环境 静电控制技术要求》将正式施行，替代2017年版旧标。这版标准的核心变化在于：ESDS（静电放电敏感）产品的管控范围从”生产环节”扩展至”包装、转运、储存全过程”，同时引入摩擦起电电压限值、静电衰减时间等量化指标，使防静电设计从”定性要求”走向”定量控制”。
对于半导体洁净室而言，静电控制是良率保障的关键环节——28nm以下制程的晶圆对静电放电极为敏感，单次ESD事件即可造成致命缺陷。以下从标准变化、设计要点和落地清单三个维度展开分析。

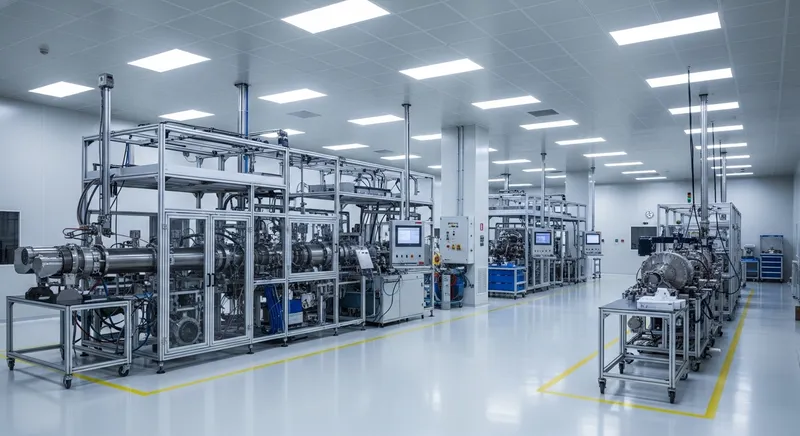

一、标准核心变化：从定性到定量的范式转移
GB/T 33555-2025 与2017年版相比，有四处关键升级：
变化一：ESDS产品定义扩展 — 旧版仅覆盖生产过程中的静电敏感器件，新版将包装、转运、储存全过程纳入管控范围。这意味着半导体企业在晶圆出货、运输到下游封测厂的环节中，也必须满足防静电要求，洁净室的设计边界从”厂内”延伸至”厂外物流”。
变化二：量化指标引入 — 新版标准首次明确摩擦起电电压限值（≤100V，HBM人体模型）和静电衰减时间（≤0.5秒，从1000V衰减至100V）。这两个参数直接决定了防静电地板、工作台垫、离子风机等设备的选型标准。
变化三：接地电阻区间调整 — 旧版要求静电接地电阻≤1MΩ，新版改为10⁶~10⁹Ω。上限放宽至10⁹Ω的原因是：过低的接地电阻在高压静电泄放时可能产生火花放电，反而增加风险。区间控制兼顾了泄放效率和安全性。
变化四：洁净室专项条款 — 新增第6章”洁净室静电控制特殊要求”，明确FFU（风机过滤单元）风机叶片与过滤器框架的防静电连接、送风口与回风口之间的静电电位差控制（≤50V）、以及层流区与非层流区交界处的静电隔离措施。

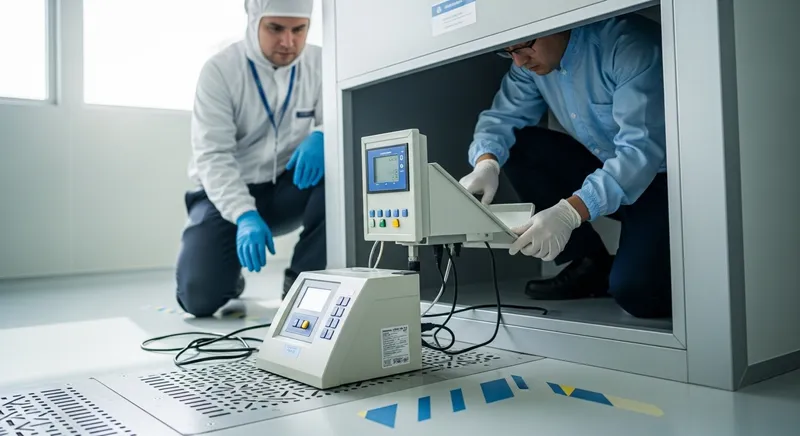

二、半导体洁净室防静电设计要点
半导体洁净室的防静电设计需与洁净度控制、温湿度控制、气流组织协同优化，不能孤立考虑。
| 设计维度 | 核心参数 | 技术措施 |
|---|---|---|
| 防静电地板 | 表面电阻 10⁶~10⁹Ω，系统电阻 ≤10⁹Ω | PVC/橡胶导静电地板，铜箔接地网，每10m²一个接地点 |
| 工作台与工装 | 工作台面 ≤10⁹Ω，接地电阻 10⁶~10⁹Ω | 防静电台垫+接地扣，离子风机（平衡度±20V），ESD在线监测 |
| 人员管控 | 腕带系统电阻 0.75~10MΩ，鞋束电阻 10⁵~10⁸Ω | 防静电服（嵌织导电纤维），鞋束测试仪，入口ESD门禁 |
| FFU与气流 | 风机叶片-框架电阻 ≤10⁶Ω，送/回风口电位差≤50V | 导电涂层/导电胶连接，离子棒（层流区），风速0.35~0.45m/s |
| 包装与物流 | 包装材料表面电阻 10⁴~10¹¹Ω，转运车接地电阻≤10⁶Ω | 防静电屏蔽袋（四层结构），导电周转箱，物流通道ESD监测 |
上表显示，防静电设计覆盖了从”地面”到”人员”到”设备”到”物流”的全要素。其中，FFU与气流的协同是半导体洁净室的特殊难点——高风速（0.35~0.45m/s）的层流本身会产生静电，必须通过离子棒或离子风机在送风端中和电荷，否则洁净度达标但静电超标，同样会导致晶圆损伤。

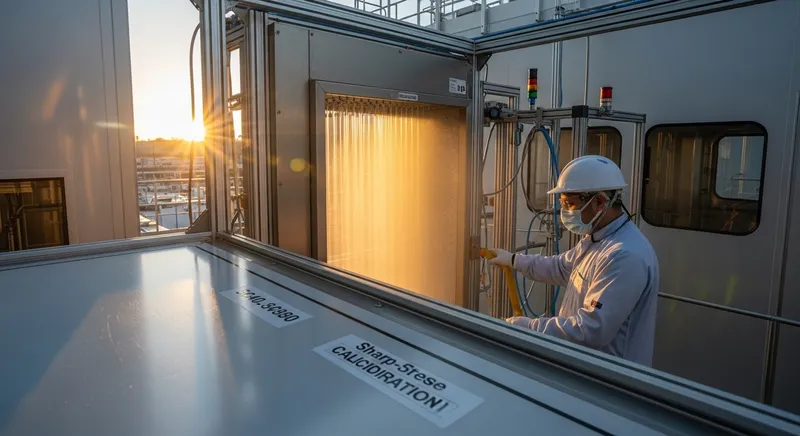

三、与洁净度控制的协同：不能顾此失彼
防静电措施有时会与洁净度控制产生冲突，需在设计上取得平衡。
冲突一：防静电地板 vs 洁净度 — PVC导静电地板的耐磨层可能释放挥发性有机物（VOC），影响化学污染物控制。解决方案：选用低逸散型导静电地板（VOC释放量≤10μg/m²·h），或改用环氧自流平+导电铜箔方案。
冲突二：离子风机 vs 气流组织 — 离子风机喷出的离子风会扰动层流，在晶圆曝光区形成涡流。解决方案：将离子风机安装在FFU上游（送风端），利用层流本身输送离子，而非在工艺区直接吹风。
冲突三：人员防静电服 vs 热舒适性 — 导电纤维嵌织的防静电服透气性差，长时间穿着导致人员出汗、皮屑增加。解决方案：选用轻薄型导电丝面料（克重≤120g/m²），或增加更衣室温湿度控制（22°C±1，50%±5%RH）。
设计偏差成本：若在晶圆曝光区未安装离子棒，静电积累可能导致光刻胶损伤，单片12英寸晶圆损失约5000-8000元。
验收争议风险：第三方检测时，若FFU风机叶片与框架未做防静电连接，可能因”系统电阻超标”被开具不符合项。
运维隐性支出：防静电台垫老化后表面电阻上升至10¹⁰Ω以上，需每6个月检测一次，年检测成本约2000-3000元/工位。
四、给半导体洁净室建设方的行动清单
距离2026年11月1日实施尚有约半年时间，建议按以下节奏推进：
第一阶段（设计审查，1-2个月内完成）
① 图纸复核：检查现有设计图纸中是否包含防静电接地网、FFU防静电连接、离子风机/离子棒布置图。缺失项列入设计变更。
② 设备选型：确认防静电地板、台垫、离子风机的供应商是否提供表面电阻/平衡度/衰减时间的第三方检测报告。
③ 物流通道：评估晶圆从洁净室到封测厂的转运路线，确认包装材料和周转箱的防静电等级。
第二阶段（施工嵌入，3-5个月内完成）
④ 接地系统：施工阶段同步铺设铜箔接地网，接地点与建筑接地系统独立引出（避免电力系统干扰），接地电阻实测≤10⁶Ω。
⑤ FFU防静电：风机叶片与过滤器框架之间用导电胶或金属弹片连接，安装后实测电阻≤10⁶Ω。
⑥ 在线监测：部署ESD在线监测系统（腕带/台面/地板），数据接入BIM数字化交付平台。
第三阶段（验收验证，实施前完成）
⑦ 第三方检测：委托具备CMA/CNAS资质的检测机构，按GB/T 33555-2025进行全项目检测（表面电阻、系统电阻、静电衰减时间、摩擦起电电压、离子平衡度）。
⑧ 文档归档：整理防静电设计说明、设备检测报告、施工记录、第三方检测报告，纳入数字化交付平台，满足10年追溯要求。
技术核查要点
- 防静电地板表面电阻是否在10⁶~10⁹Ω范围内，系统电阻是否≤10⁹Ω
- FFU风机叶片与过滤器框架之间是否做防静电连接，实测电阻是否≤10⁶Ω
- 离子风机/离子棒的平衡度是否在±20V以内，风速是否扰动层流
- 防静电接地系统是否与电力接地独立，接地电阻实测值是否达标
- ESD在线监测系统是否部署，数据是否接入数字化交付平台
结语：静电控制是良率保障，也是技术壁垒
GB/T 33555-2025的实施，正在将半导体洁净室的静电控制从”经验判断”推向”量化管理”。率先完成标准适配的净化工程企业，将在2026年后的半导体洁净室招投标中占据技术优势——不仅因为防静电指标达标，更因为能够提供从设计、施工到数字化交付的全链路静电控制方案。
对于半导体企业而言，理解这些变化不是为了应付检测，而是为了在良率竞争中建立壁垒。后续我们将发布一份「GB/T 33555-2025 半导体洁净室防静电设计检查清单」，覆盖从接地系统、FFU连接到在线监测的25个关键检查项，供项目团队直接对照使用。
