高效过滤器的结构与选型

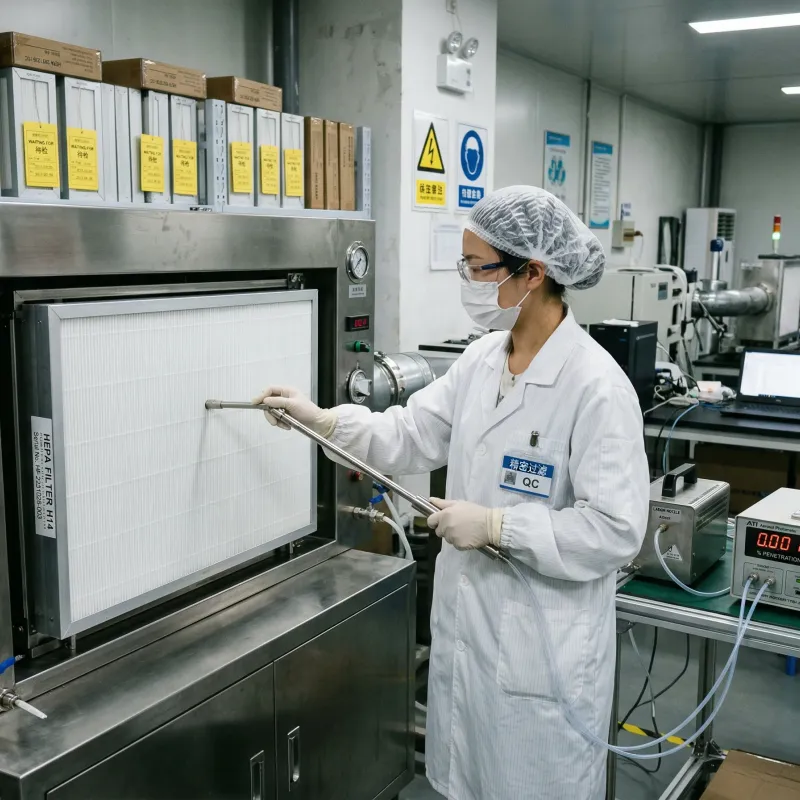

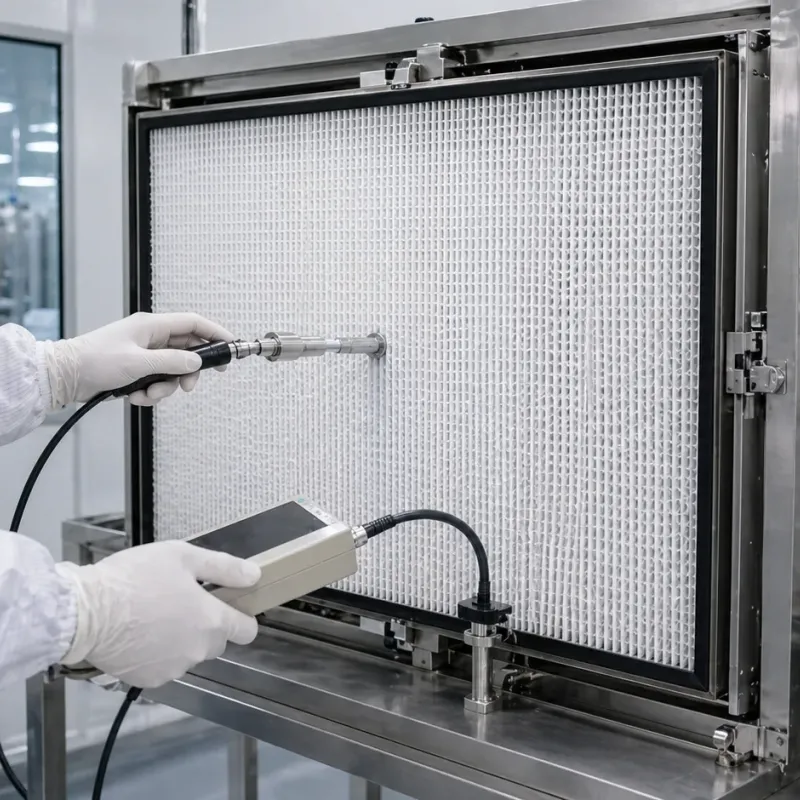

请核对有隔板、无隔板或V型结构，以及液槽等密封形式；过滤等级需对应标准与检验条件。
规格与配置
以下规格供选型参考，尺寸方向与单位见各表。“—”表示该参数待确认；供货配置与安装尺寸以对应型号技术资料为准。
风量与阻力按同一行对应查看。过滤等级沿用表中标准，更换时请核对原设备要求。
规格表可左右滑动查看。
PAO液槽式高效过滤器
| 型号 | 外形尺寸 W×H×D (mm) | 额定风量/初阻力 (m³/h)/(Pa) | 过滤面积 (m²) | 不同风量/阻力1 (m³/h)/(Pa) | 不同风量/阻力2 (m³/h)/(Pa) | 建议终阻力 (Pa) | 过滤效率 EN1822 |
|---|---|---|---|---|---|---|---|
| B69-001 | 636×636×69 | 1000/190 | 10.0 | 600/120 | 1200/230 | 400 | H14 |
| B69-002 | 636×1246×69 | 2000/190 | 19.7 | 1200/120 | 2400/230 | 400 | H14 |
| B69-003 | 390×390×90 | 500/230 | 4.2 | 280/125 | 330/150 | 400 | H14 |
| B69-004 | 524×524×90 | 1000/205 | 9.6 | 630/125 | 760/150 | 400 | H14 |
| B69-005 | 670×670×90 | 1500/190 | 15.2 | 1000/125 | 1200/150 | 400 | H14 |
| B69-006 | 660×965×90 | 2000/190 | 22.6 | 1500/125 | 1800/150 | 400 | H14 |
| B69-007 | 596×1196×90 | 2600/190 | 26.8 | 1800/125 | 2150/150 | 400 | H14 |
| B69-008 | 660×1220×90 | 3000/190 | 29.9 | 2000/125 | 2400/150 | 400 | H14 |
PAO液槽式高效过滤器
| 项目 | 资料参数与条件 |
|---|---|
| 铝型材可选厚度 | 69、90mm；液槽无隔板系列框型选项 |
| 使用最高温度 | 70°C；液槽无隔板系列参考值；适用持续时间需确认 |
| 使用最高湿度 | 100%；液槽无隔板系列参考值；湿度定义与凝露条件需确认 |
V型箱式高效过滤器
| 型号 | 外形尺寸 W×H×D (mm) | 额定风量/初阻力 (m³/h)/(Pa) | 隔数 (V) | 过滤面积 (m²) | 不同风量/阻力1 (m³/h)/(Pa) | 不同风量/阻力2 (m³/h)/(Pa) | 建议终阻力 (Pa) | 过滤效率 EN1822 |
|---|---|---|---|---|---|---|---|---|
| BV-B-A001 | 296×592×292 | 950/270 | 3 | 8.4 | 1180/335 | 1410/400 | 400 | H14 |
| BV-B-A002 | 305×610×292 | 1000/280 | 3 | 8.7 | 1250/345 | 1500/415 | — | H14 |
| BV-B-A003 | 592×592×292 | 1800/270 | 3 | 16.4 | 2350/335 | 2820/400 | 400 | H14 |
| BV-B-A004 | 610×610×292 | 1850/280 | 3 | 16.9 | 2500/345 | 3000/415 | — | H14 |
| BV-B-A005 | 592×592×292 | 2380/280 | 4 | 21.9 | 2880/340 | 3200/385 | 400 | H14 |
| BV-B-A006 | 610×610×292 | 2450/280 | 4 | 22.6 | 3050/350 | 3400/400 | 400 | H14 |
| BV-B-A007 | 592×592×292 | 2950/295 | 5 | 27.4 | 3200/335 | 3580/370 | 400 | H14 |
| BV-B-A008 | 610×610×292 | 3050/295 | 5 | 28.2 | 3400/335 | 3800/385 | 400 | H14 |

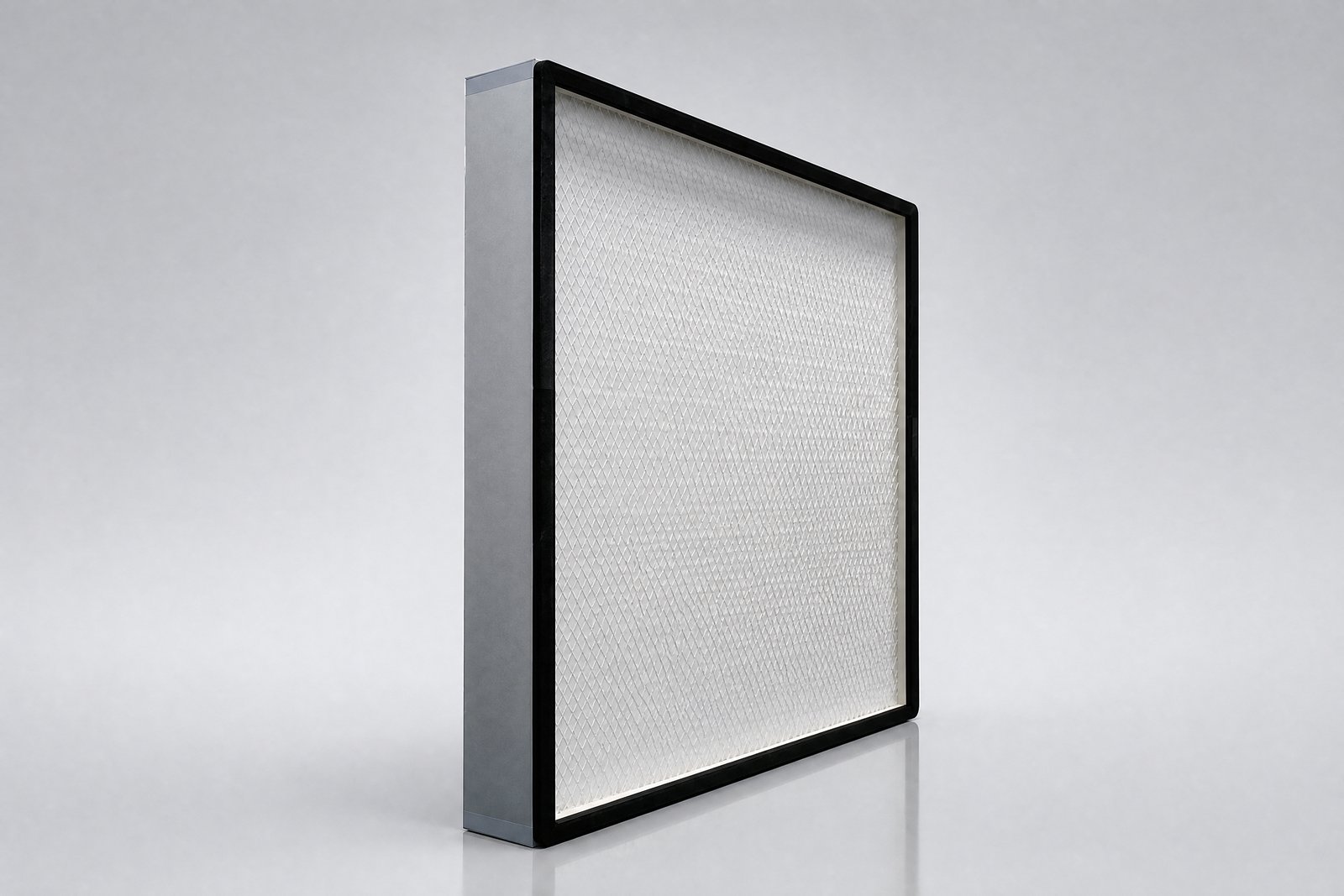

无隔板高效过滤器
| 型号 | 外形尺寸 W×H×D (mm) | 额定风量/初阻力 (m³/h)/(Pa) | 面风速 (m/s) | 过滤面积 (m²) | 不同风量/阻力1 (m³/h)/(Pa) | 不同风量/阻力2 (m³/h)/(Pa) | 建议终阻力 (Pa) | 过滤效率 EN1822 |
|---|---|---|---|---|---|---|---|---|
| B57-001 | 484×484×69 | 610/165 | 0.72 | 6.3 | 380/95 | 760/210 | 400 | H13 |
| B57-002 | 610×610×69 | 1000/175 | 0.72 | 10 | 600/95 | 1200/210 | 400 | H13 |
| B57-003 | 570×1170×69 | 1700/170 | 0.72 | 17.6 | 1080/95 | 2150/210 | 400 | H13 |
| B57-004 | 1170×1170×69 | 3500/165 | 0.72 | 36.6 | 2200/95 | 4400/210 | 400 | H13 |
| B57-005 | 320×320×96 | 500/230 | 1.36 | 4.4 | 280/140 | 330/165 | 400 | H13 |
| B57-006 | 484×484×96 | 1000/225 | 1.19 | 9.9 | 630/140 | 760/165 | 400 | H13 |
| B57-007 | 610×610×96 | 1500/215 | 1.13 | 15.6 | 1000/140 | 1200/165 | 400 | H13 |
| B57-008 | 610×1220×96 | 3000/215 | 1.13 | 30.8 | 2000/140 | 2400/165 | 400 | H13 |
250度耐高温高效过滤器
| 项目 | 资料参数与条件 |
|---|---|
| 资料系列名称 | 250℃；250℃系列；升温过程、持续时间与实际使用温度需确认 |
400度耐高温高效过滤器
| 项目 | 资料参数与条件 |
|---|---|
| 资料系列名称 | 400℃；400℃系列；型号、持续时间与热态检漏要求需确认 |
结构与材料配置
PAO液槽式高效过滤器
| 配置项目 | 材料、部件与接口 |
|---|---|
| 液槽无隔板 | 超细玻纤滤料、进出风面防护网、铝型材外框、液槽专用密封胶 |
| 安装接口 | 法兰内灌液槽凝胶，与刀架式框架配合 |
PAO液槽式高效过滤器
| 配置项目 | 材料、部件与接口 |
|---|---|
| 液槽形式 | 侧液槽、顶液槽；特殊需求可做干湿双密封 |
| 框材 | 铝型材 |
| 滤料 | 超细玻纤滤纸 |
| 分隔物 | EVA热熔胶 |
| 框体密封胶 | PU双组份聚氨酯胶 |
PTFE高效过滤器
| 配置项目 | 材料、部件与接口 |
|---|---|
| PTFE滤材 | PTFE涂层/薄膜滤材；文中温度条件不自动扩展至整件过滤器。 |
V型箱式高效过滤器
| 配置项目 | 材料、部件与接口 |
|---|---|
| V型组合 | 超细玻纤迷你褶滤材、V型组装、热熔胶固定 |
| 安装 | 可带安装法兰 |
刀架式高效过滤器
| 配置项目 | 材料、部件与接口 |
|---|---|
| 刀架接口 | 铝型材外框配侧向围帘式刀架，插入液槽密封装置 |
塑胶框高效过滤器
| 配置项目 | 材料、部件与接口 |
|---|---|
| 塑胶外框 | 塑料框架 |
| 分隔物 | 热塑性胶分隔 |
| 保护网 | 双面金属网 |
无隔板高效过滤器
| 配置项目 | 材料、部件与接口 |
|---|---|
| 无隔板滤材 | 超细玻璃纤维纸 |
| 分隔物 | 热熔胶维持褶层间距 |
纸隔板高效过滤器
| 配置项目 | 材料、部件与接口 |
|---|---|
| 纸隔板配置 | 超细玻纤纸滤料、纸隔板、聚氨酯密封胶、镀锌板/不锈钢/铝型材外框；铝箔隔板为另一可选配置。 |
250度耐高温高效过滤器
| 配置项目 | 材料、部件与接口 |
|---|---|
| 耐温配置 | 超细玻纤滤纸、铝箔隔板、不锈钢外框、特制耐温密封胶；楔形褶层 |
400度耐高温高效过滤器
| 配置项目 | 材料、部件与接口 |
|---|---|
| 耐温配置 | 耐温超细玻纤滤纸、铝箔瓦楞片、不锈钢框架、耐温密封胶 |
铝隔板高效过滤器
| 配置项目 | 材料、部件与接口 |
|---|---|
| 铝隔板配置 | 超细玻纤纸滤料、铝箔分隔、聚氨酯密封胶、镀锌板/不锈钢/铝型材外框 |
安装与询价资料
请提供旧件标签、外形尺寸、密封照片、额定风量与检验要求。
滤芯、箱体、控制与安装维护的供货范围请分别注明；安装空间、接口及搬入路径以现场图纸为依据。
