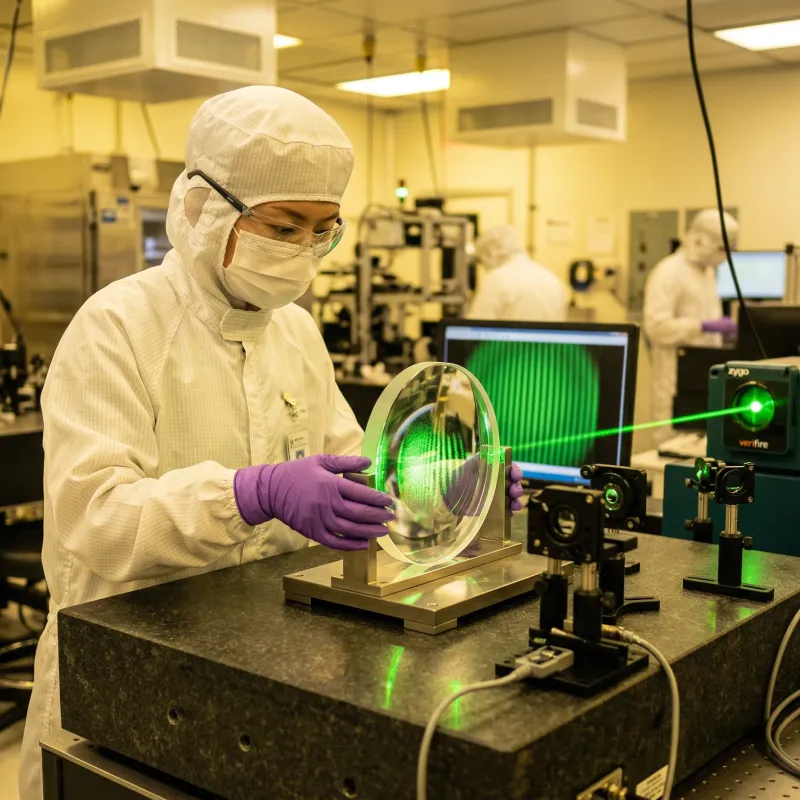

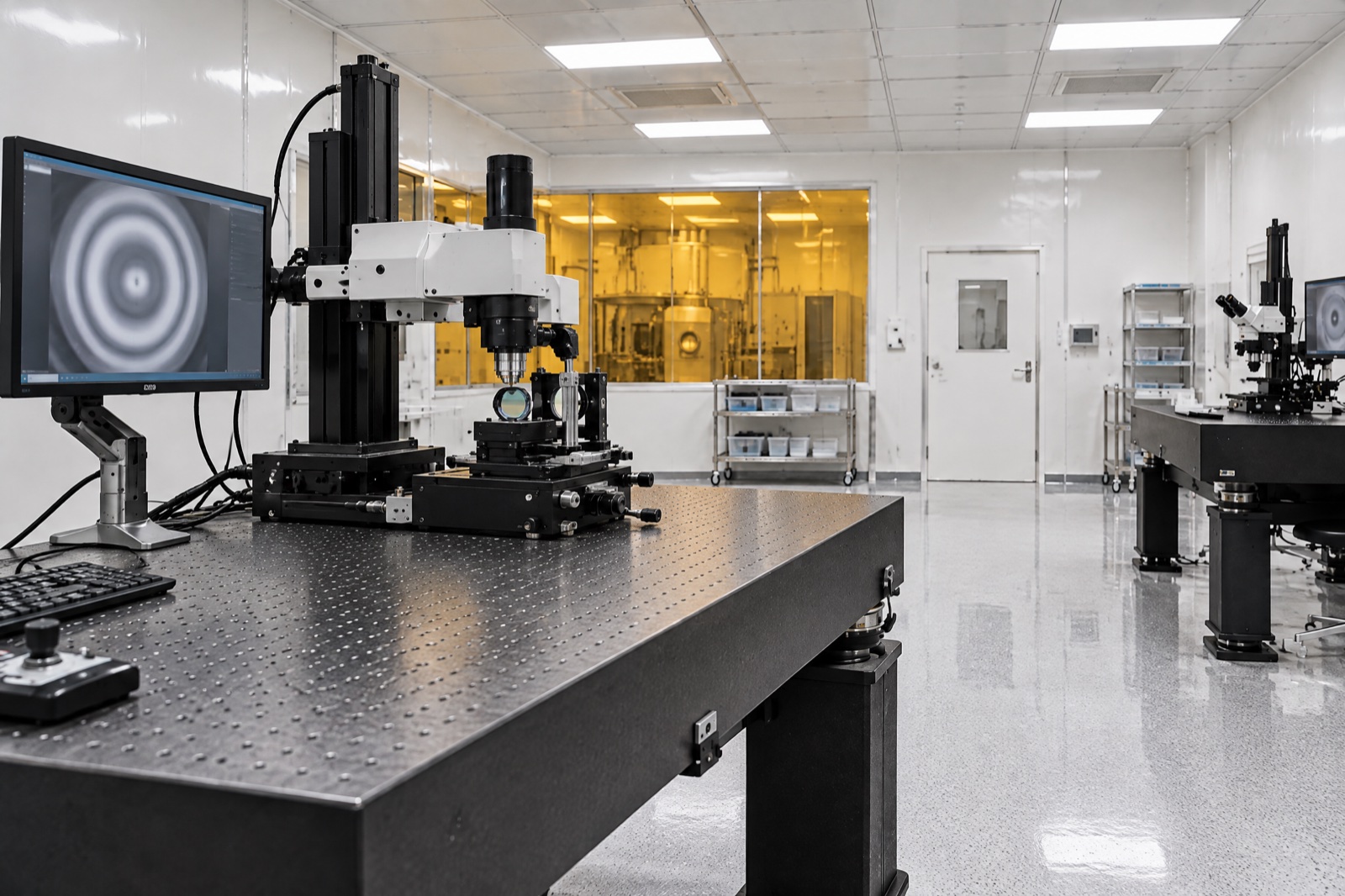

光学精度，始于无尘与无振
光学元件（镜片/棱镜/光纤耦合器/光学薄膜）的加工和装配对环境极其敏感。一粒微米级尘埃落在镜片表面就会形成散射点，一次轻微振动就会导致光轴偏移。光学洁净车间的核心控制要素：· 尘埃控制：ISO 5-6级（百级-千级），比电子车间要求更高· 微振动控制：地面振动速度<5μm/s (VC-C级)，隔绝环境振源· 温度稳定：±0.5°C精密控温，消除热胀冷缩对光学检测的影响· 湿度控制：40-55%RH，防止镜片表面霉变和镀膜脱落
光学车间各区域参数
| 功能区 | 洁净等级 | 温度 | 湿度 | 振动等级 | 照明 |
|---|---|---|---|---|---|
| 镀膜车间 | ISO 5(百级) | 22±0.5°C | 40±5% | VC-C | 黄光/可调 |
| 精密装配 | ISO 5-6(百-千级) | 22±0.5°C | 45±5% | VC-B | ≥500lx |
| 光学检测 | ISO 6(千级) | 22±0.5°C | 45±5% | VC-D | 可调 |
| 元件清洗 | ISO 6(千级) | 22±1°C | 45±10% | VC-A | ≥300lx |
| 包装间 | ISO 7(万级) | 23±2°C | 50±10% | - | ≥300lx |
光学车间的四大技术要点
超高洁净度
FFU全覆盖垂直层流，ULPA过滤器(≥99.9995%)，确保ISO 5级百级环境下微米级尘埃零污染。
微振动隔离
浮置地板+设备减震基座+管道软连接，从建筑结构源头消除设备和交通引起的微振动传递。
精密温控
PID恒温空调系统，温度波动控制在±0.5°C以内，消除热胀冷缩对光学装配和检测的影响。
洁净照明
黄光区防止UV对光学胶固化的干扰，检测区高显色指数(Ra≥90)照明保障目视检验准确性。

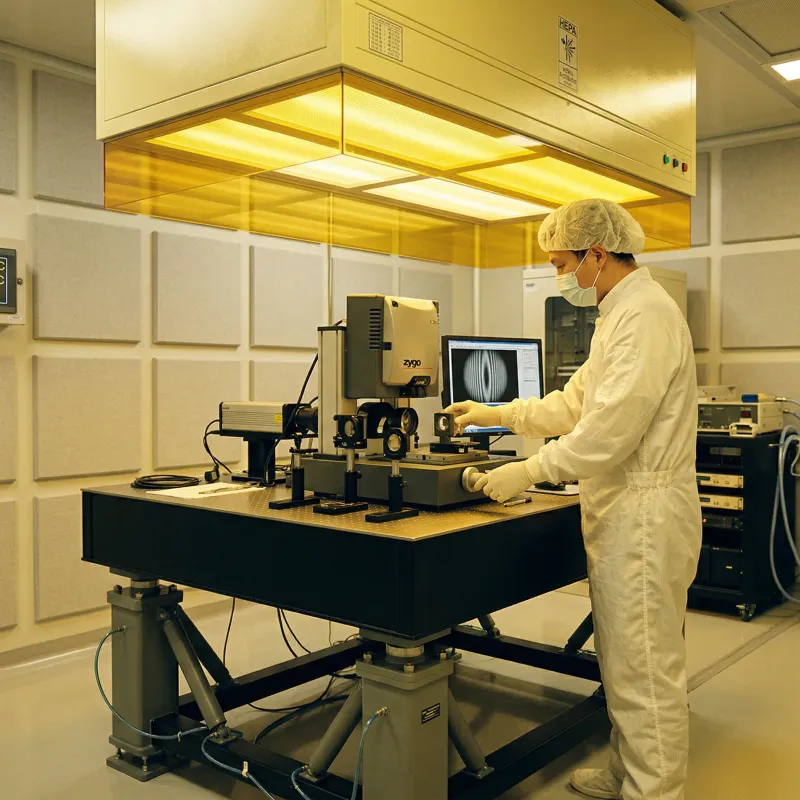

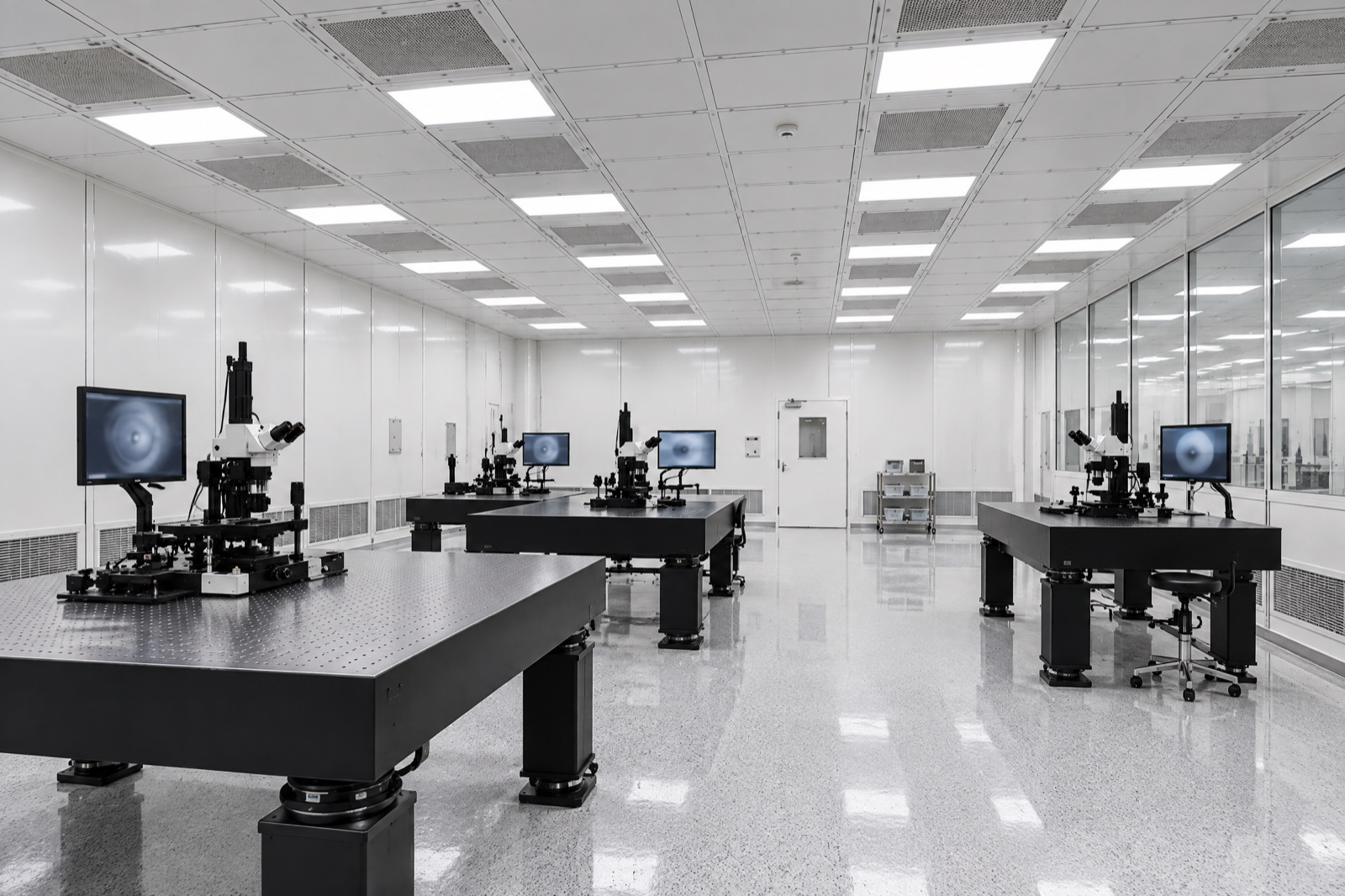

精密环境，每一个细节都影响良率
暖通系统
全新风直流式设计（光学级），确保车间无交叉污染。温控精度依靠多点测温+PID 联动调节实现±0.5℃稳定性。FFU 风机过滤单元全覆盖垂直层流，配合 ULPA 高效过滤器（≥99.9995%），保障 ISO 5 级百级环境。
围护结构
无机预涂板或不锈钢板，接缝处双道密封处理。地面采用防静电环氧自流平，表面平整度≤2mm/2m，满足精密光学检测设备的安装要求。天花板密封处理，所有贯穿件做气密封堵。
微振动控制
从建筑到设备分三层防护：① 浮置地板或独立柱基，与主体结构脱开隔绝建筑传振；② 空调风管和给水管道全部采用柔性连接，避免设备振动通过管道传递；③ 精密设备下方安装主动/被动减震平台。最终以振动测量仪实测验证，确保达到 VC-C 或以上等级（参考 IEST-RP-CC012）。
气流组织
全区域垂直层流设计，避免乱流产生扬尘。回风口设置在低位侧墙，形成活塞流效果。与电子厂无尘车间相比，光学车间更强调气流均匀性和零死角覆盖。
特种气体系统
高纯氮气管路（镀膜工艺用），316L 不锈钢电抛光管道，内壁洁净度达到 SEMI 标准。管路系统独立区域供气，配减压阀和流量监控。
光学车间常见问题
Q1：光学车间和电子车间有什么区别？
核心区别在两点：① 洁净等级更高——电子车间万级（ISO 7）即可满足大部分SMT工艺，光学车间核心区通常需要百级-千级（ISO 5-6）；② 振动控制——电子车间一般不要求微振动控制，光学车间必须做振动隔离设计，特别是干涉仪、光谱仪等精密检测设备的安装位置。
Q2：振动控制怎么做？
分三层防护：① 建筑层——浮置地板或独立柱基，与主体结构脱开，隔绝建筑传振；② 管道层——空调风管和给水管道全部采用柔性连接，避免设备振动通过管道传递；③ 设备层——精密设备下方安装主动/被动减震平台。最终以振动测量仪实测验证，确保达到VC-C或以上等级。
Q3：造价大概多少？
光学车间由于洁净等级高且需要振动控制，造价高于普通电子车间。ISO 5级百级区域通常在5000-10000元/㎡，ISO 6级千级区域在3000-6000元/㎡。振动隔离工程（浮置地板+减震基座）根据面积和等级需额外投入500-1500元/㎡。
Q4：施工周期多长？
中等规模（500-1000㎡）的光学洁净车间通常需要45-60天，如果含浮置地板等振动隔离工程，需额外10-15天。调试阶段需要做洁净度、温湿度稳定性和振动测量的全面验证。
