✔ 镜头模组良率提升至99.2%
| 项目行业 | 消费电子 · 光学模组 |
|---|---|
| 洁净等级 | ISO 7级（万级）/ 局部ISO 6 |
| 项目面积 | 2,400 ㎡ |
| 建设周期 | 90 天 |
| 执行标准 | ISO 14644-1 · GB 50073-2013 |
| 服务范围 | 设计 · 施工 · 调试 |
案例核心结论
这个手机镜头模组项目的关键，是在不停产升级条件下，把局部洁净等级提升到 ISO 6，并同步处理黄光照明和静电吸附问题。 同类光学模组车间应先核对像素等级、不良类型、产线节拍、局部提升范围和 ESD 控制要求，再进入洁净工程报价资料判断改造窗口。

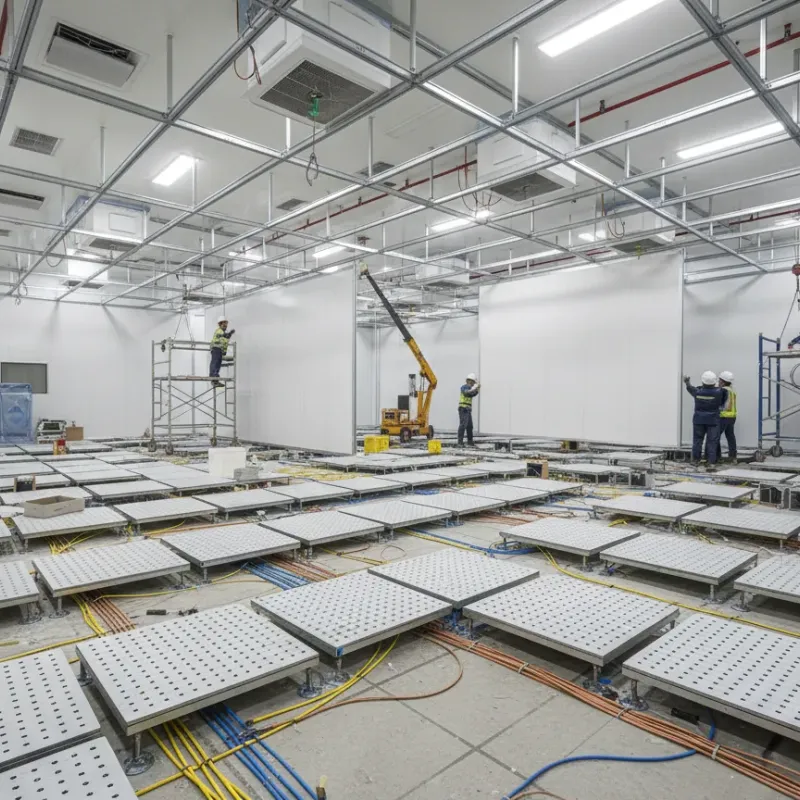

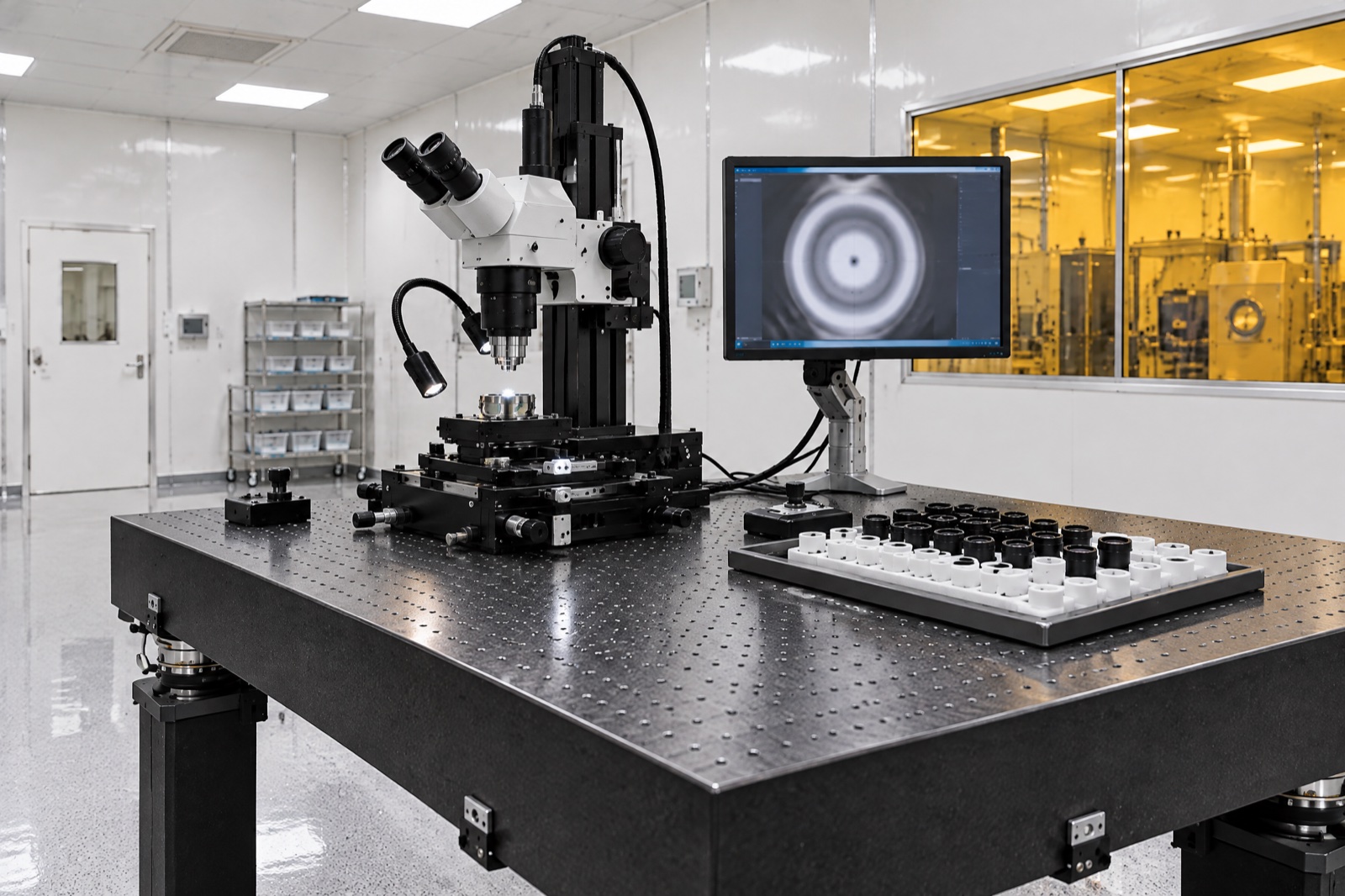

项目背景与挑战
客户为手机品牌Tier-1镜头模组供应商，其组装车间原为十万级，随着镜头像素提升至1亿+，微尘颗粒导致模组成像黑点不良率居高不下。
难题一：亚微米级颗粒控制
1亿像素CMOS对≥0.3μm颗粒零容忍，原十万级洁净度无法满足要求，需局部提升至ISO 6。
难题二：产线不停产升级
客户有大客户订单交付压力，改造须在保持日产10万颗产能的前提下分区实施。
难题三：光学级照明与静电控制
镜头AA制程需黄光照明环境，且光学镜片对静电吸附极度敏感。
我们的解决方案
光学级洁净车间升级方案
局部ISO 6层流升级
在AA主动对准和模组贴合关键工位上方部署FFU层流阵列，形成ISO 6局部洁净区域。整体车间维持ISO 7背景环境，兼顾成本与性能。

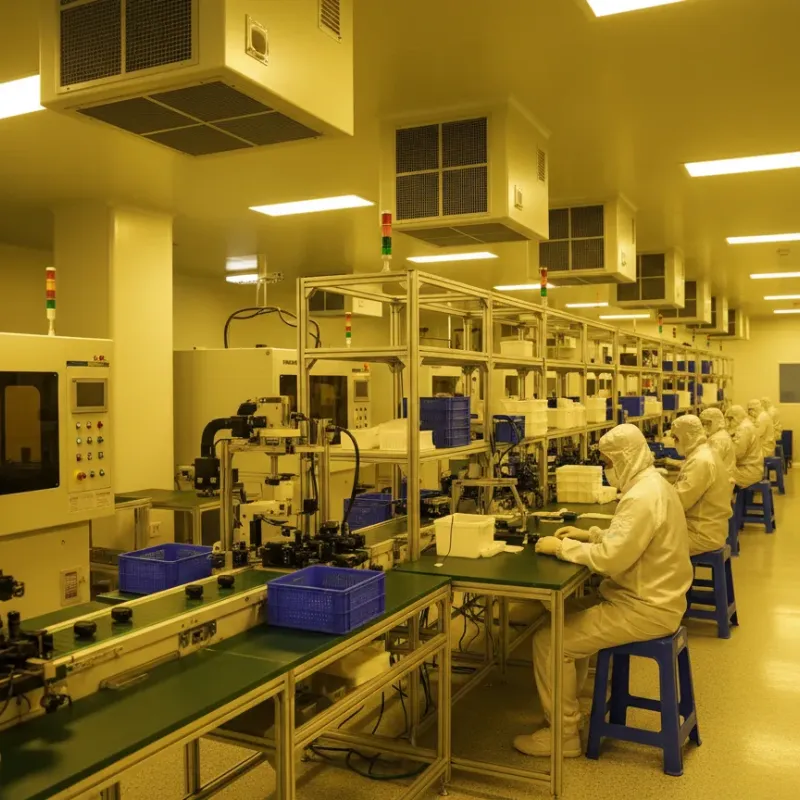

黄光洁净室设计
AA制程区域采用专用防UV黄色灯管，围护板内壁贴黄色滤光膜，同时保证照度≥300lux满足操作需求。空调出风口配黄光过渡段。
光学级静电防护
全区域铺设防静电PVC地板，关键工位配置离子风棒和离子风扇，镜片存储采用导电FOUP盒，静电电位控制在±25V以内。
施工纪实
分区不停产改造，全程90天
第1-15天 · 设计阶段
现场评估与升级方案设计
洁净度分布测试、FFU布局优化、黄光系统选型。
第16-40天 · 第一阶段
A产线改造
A产线停机改造，FFU层流阵列安装，黄光系统施工。B产线维持生产。
第41-65天 · 第二阶段
B产线改造
A产线恢复生产并验证，B产线同步改造施工。
第66-85天 · 调试阶段
全线联调与认证测试
整体空调平衡、ISO 14644洁净度分级测试、ESD检测。
第90天 · 验收通过
良率指标达成
改造后模组黑点不良率从3.2%降至0.8%。
关键验收数据
以下数据来自改造后连续14天产线统计
| 检测项目 | 设计标准 | 验收实测值 | 判定 |
|---|---|---|---|
| 整体洁净度 | ISO 7 / ≤352,000 pc/m³ | 186,000 pc/m³ | ✔ 合格 |
| AA工位洁净度 | ISO 6 / ≤35,200 pc/m³ | 18,500 pc/m³ | ✔ 合格 |
| 温度 | 23±1℃ | 23.2℃ ±0.6℃ | ✔ 合格 |
| 相对湿度 | 50±10% | 48% ±5% | ✔ 合格 |
| 静电电位 | ≤±100V | ±22V | ✔ 合格 |
| 模组黑点不良率 | ≤1.5% | 0.8% | ✔ 合格 |

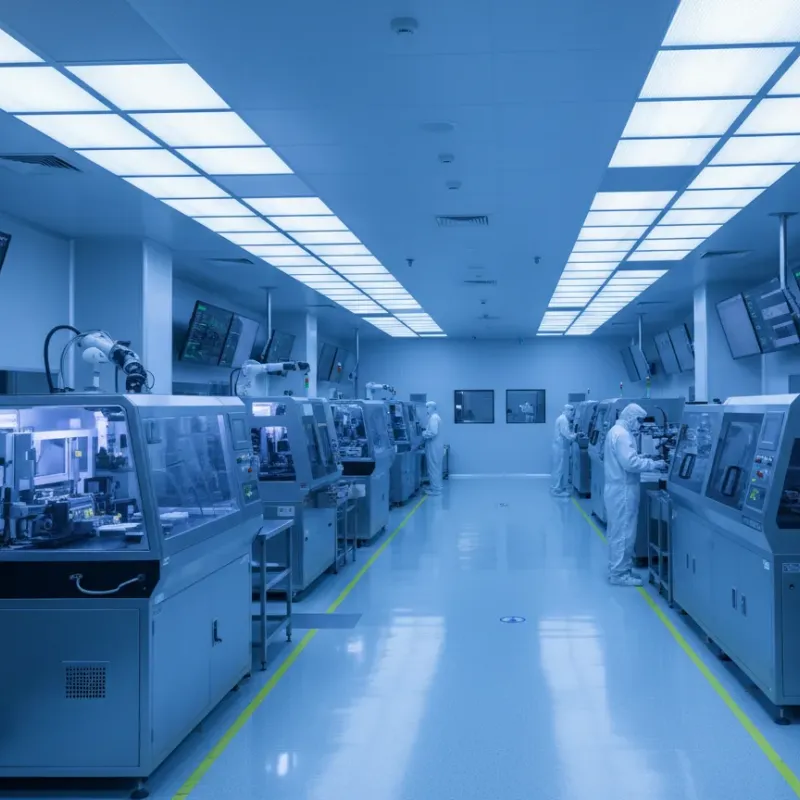

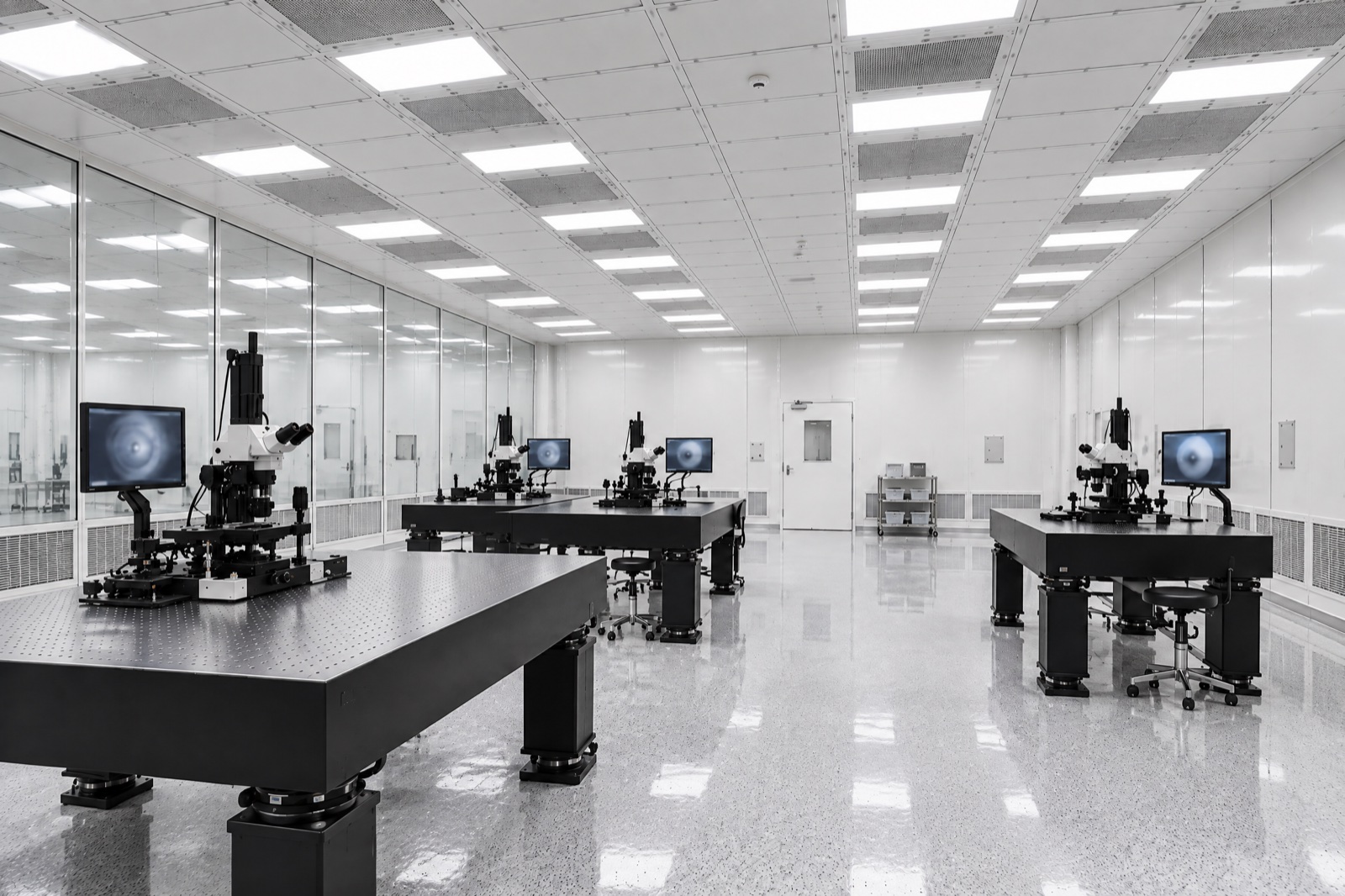

项目成果
"改造后镜头模组成像黑点不良率从3.2%降至0.8%，客户年节约不良损耗超过500万元。"
核心交付成果：
· 模组黑点不良率从3.2%降至0.8%
· AA工位洁净度达ISO 6级
· 改造期间日产能零损失
· 静电电位控制在**±22V**
· 年节约不良损耗超过500万元
常见问题
光学模组车间为什么要关注 0.3μm 颗粒？
高像素 CMOS 和镜头贴合对微小颗粒很敏感，0.3μm 颗粒也可能形成黑点、亮点或贴合缺陷。局部 ISO 6 的意义在于保护关键工位，而不是全车间盲目提级。
不停产升级会改变哪些施工安排？
不停产意味着围挡、负压施工、夜间切换、产线保护和清洁验收都要分阶段做。施工顺序如果排错，会影响日产节拍和已投产设备。
镜头模组项目询价前要准备哪些产线信息？
建议准备产品像素等级、缺陷类型、关键工位、日产节拍、是否黄光、ESD 要求和可施工时间窗口。可通过洁净工程报价资料提交初步条件。
