传递窗的结构与选型
选型依次确定：工作方式（普通/自净/风淋）、互锁形式、内部净尺寸与墙体开孔方式。自净不等于灭菌；有防爆需求的，请一并提供介质与危险区域条件。
规格与配置
以下规格供选型参考，尺寸方向与单位见各表。“—”表示该参数待确认；供货配置与安装尺寸以对应型号技术资料为准。
规格表可左右滑动查看。
医用传递窗
尺寸单位为 mm，长宽高方向请按安装图确认。
| 资料型号 | 外型尺寸(mm) | 内部尺寸(mm) | 紫外线杀菌灯(W) | 箱体材质 | 内壁材质 | 电源(V/Hz) |
|---|---|---|---|---|---|---|
| BAC-CDC-B01 | 660×570×660 | 500×500×500 | 8 | 冷板喷塑/不锈钢 | 不锈钢砂光 | 220/50 |
| BAC-CDC-B02 | 760×670×760 | 600×600×600 | 8 | 冷板喷塑/不锈钢 | 不锈钢砂光 | 220/50 |
| BAC-CDC-B03 | 960×870×960 | 800×800×800 | 8 | 冷板喷塑/不锈钢 | 不锈钢砂光 | 220/50 |
升降传递窗
三种尺寸均标为 BAC-SJCDC-A01，询价时请同时提供尺寸，具体型号编号另行确认。尺寸单位为 mm，长宽高方向请按安装图确认。
| 资料型号 | 外型尺寸(mm) | 内部尺寸(mm) | 箱体材质 | 电源(V/Hz) | 整机功率(W) |
|---|---|---|---|---|---|
| BAC-SJCDC-A01 | 800×720×1280 | 600×600×600 | 不锈钢 | 220/50Hz | 30 |
| BAC-SJCDC-A01 | 900×820×1480 | 700×700×700 | 不锈钢 | 220/50Hz | 30 |
| BAC-SJCDC-A01 | 1000×920×1580 | 800×800×800 | 不锈钢 | 220/50Hz | 30 |

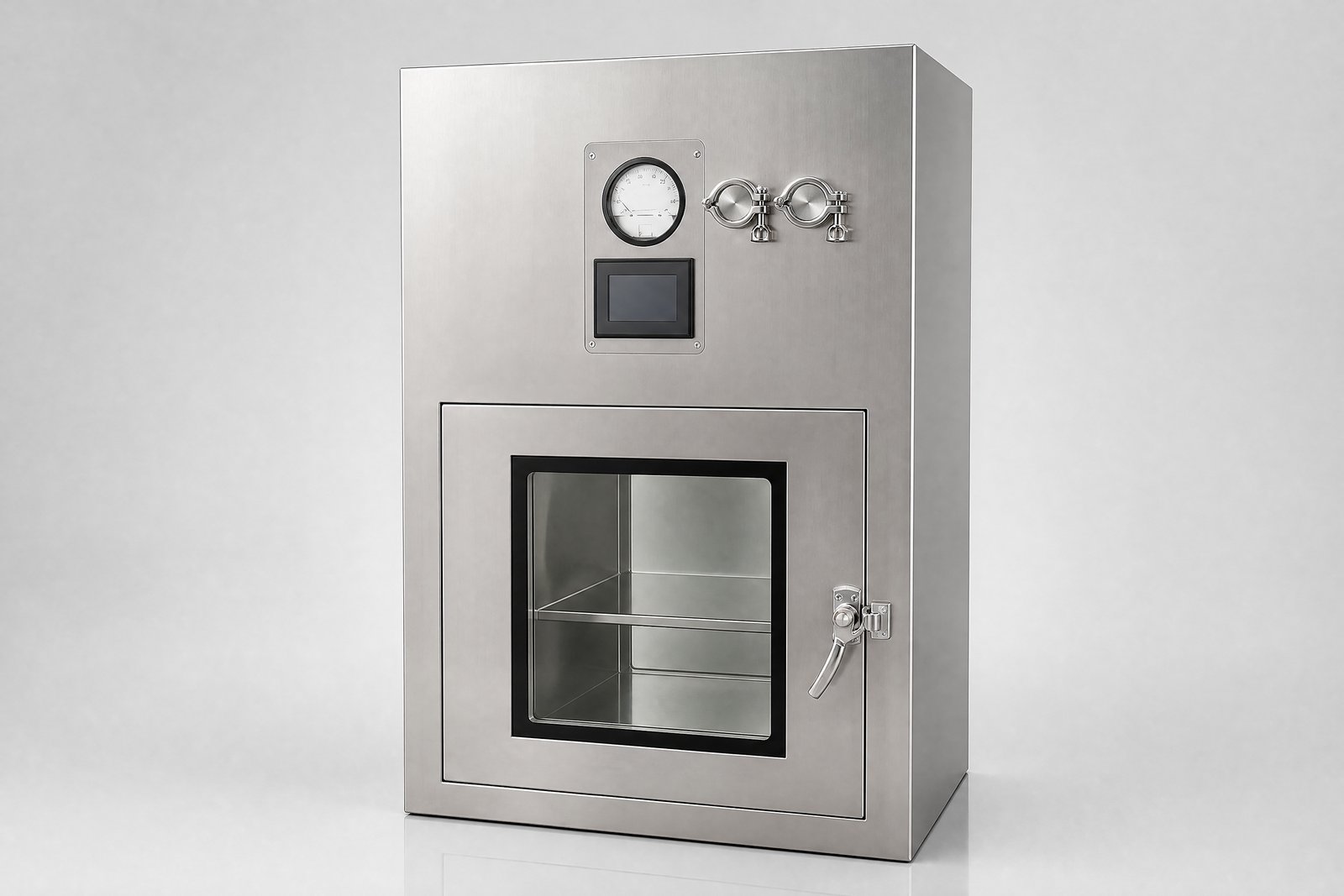

层流传递窗
尺寸单位为 mm，长宽高方向请按安装图确认。
| 资料型号 | 外型尺寸(mm) | 内部尺寸(mm) | 噪音dB（距离设备1m处） | 风机电源(V/Hz) | 风机功率(W) | 风机风量(m³/h) | 风机转速(r/min) |
|---|---|---|---|---|---|---|---|
| BAC-CLCDC-A01 | 560×470×1030 | 400×400×400 | ≤65 | 220/50 | <150 | 300 | 1350 |
| BAC-CLCDC-A02 | 760×670×1230 | 600×600×600 | ≤65 | 220/50 | <150 | 600 | 1350 |
| BAC-CLCDC-A03 | 960×870×1430 | 800×800×800 | ≤65 | 220/50 | <150 | 1100 | 1350 |
普通传递窗
BAC-CDC-A 系列普通传递窗。尺寸单位为 mm，长宽高方向请按安装图确认。
| 资料型号 | 外型尺寸(mm) | 内部尺寸(mm) | 紫外线杀菌灯(W) | 箱体材质 | 内壁材质 | 电源(V/Hz) |
|---|---|---|---|---|---|---|
| BAC-CDC-A01 | 660×500×590 | 500×500×500 | 8 | 冷板喷塑/不锈钢 | 不锈钢砂光 | 220/50 |
| BAC-CDC-A02 | 760×600×690 | 600×600×600 | 8 | 冷板喷塑/不锈钢 | 不锈钢砂光 | 220/50 |
| BAC-CDC-A03 | 960×800×890 | 800×800×800 | 8 | 冷板喷塑/不锈钢 | 不锈钢砂光 | 220/50 |
风淋传递窗
尺寸单位为 mm，长宽高方向请按安装图确认。
| 资料型号 | 外形尺寸(mm) | 内部尺寸(mm) | 不锈钢喷嘴数量(个) | 噪音dB（距离设备1m处） | 风机电源(V/Hz) | 风机功率(W) | 风机风量(m³/h) | 风机转速(r/min) | 高效过滤器尺寸(mm) | 初效过滤器尺寸(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| BAC-FLCDC-A01 | 940×600×1450 | 600×600×600 | 4 | ≤63 | 380/50 | 550 | 1250 | 2800 | 484×484×69 | 525×275×17 |
| BAC-FLCDC-A02 | 1090×750×1600 | 750×750×750 | 6 | ≤63 | 380/50 | 550 | 1250 | 2800 | 630×630×69 | 675×275×17 |
| BAC-FLCDC-A03 | 1140×800×1650 | 800×800×800 | 6 | ≤63 | 380/50 | 550 | 1250 | 2800 | 630×630×69 | 725×275×17 |
结构与材料配置
医用传递窗
| 配置项目 | 材料、部件与接口 |
|---|---|
| 材料 | 不锈钢结构；箱体与内壁材质按型号表列明。 |
| 过滤配置 | 资料提及可配高效过滤器，型号表未列出，不属于全部医用传递窗的标准配置。 |
| 尺寸图部件 | 请逐项核对箱体、门、控制开关、玻璃、把手、电源线接头与杀菌灯；尺寸关系示意不能替代型号安装图。 |
升降传递窗
| 配置项目 | 材料、部件与接口 |
|---|---|
| 门与互锁 | 双门互锁，安全玻璃门；可选配对讲机。 |
| 升降控制 | 电动升降门，轻触式开关，可中途停靠。 |
| 防夹 | 可配置遇阻反向的防夹功能。 |
| 模块与底柜 | 模块式箱体；可选配底柜。 |
| 升降窗构造示意 | 含升降传递窗与双面带下柜的脚踏升降窗；请核对升降门组件、左右箱体、电源孔及下箱体。 |
层流传递窗
| 配置项目 | 材料、部件与接口 |
|---|---|
| 过滤送风 | 风机配高效过滤器循环净化。 |
| 控制 | 触摸屏与自动流程控制。 |
| 紫外灯 | 可配紫外灯，不等同灭菌效果。 |
气密传递窗
| 配置项目 | 材料、部件与接口 |
|---|---|
| 门封 | 机械压紧结构，双侧门板配弹性密封圈。 |
| 材料 | 304/316不锈钢箱体及连接件。 |
| 门与视窗 | 电磁互锁；双层钢化玻璃视窗。 |
| 接口与附件 | 可选配消毒注入口、验证口、照明与紫外灯。 |
洁净传递窗
| 配置项目 | 材料、部件与接口 |
|---|---|
| 互锁密封 | 双层密封，两侧门互锁。 |
| 过滤线索 | 高效过滤配置需另行确认；BAC-CDC-B 系列规格未含风机与滤芯参数，如有自净需求请补充送风配置。 |
普通传递窗
| 配置项目 | 材料、部件与接口 |
|---|---|
| 用途 | 用于隔墙小件传递；风机配置按型号区分。 |
风淋传递窗
| 配置项目 | 材料、部件与接口 |
|---|---|
| 吹淋 | 风机配高效过滤；型号表另列喷嘴与初效滤芯。 |
安装与询价资料
请提供物料尺寸与重量、两侧环境条件、墙厚与开孔尺寸、清洁流程；有特殊工况请附设计资料。
供货范围按过滤、箱体、控制与安装维护分项列明；墙体开孔、接口及搬入路径请按现场图纸落实。
