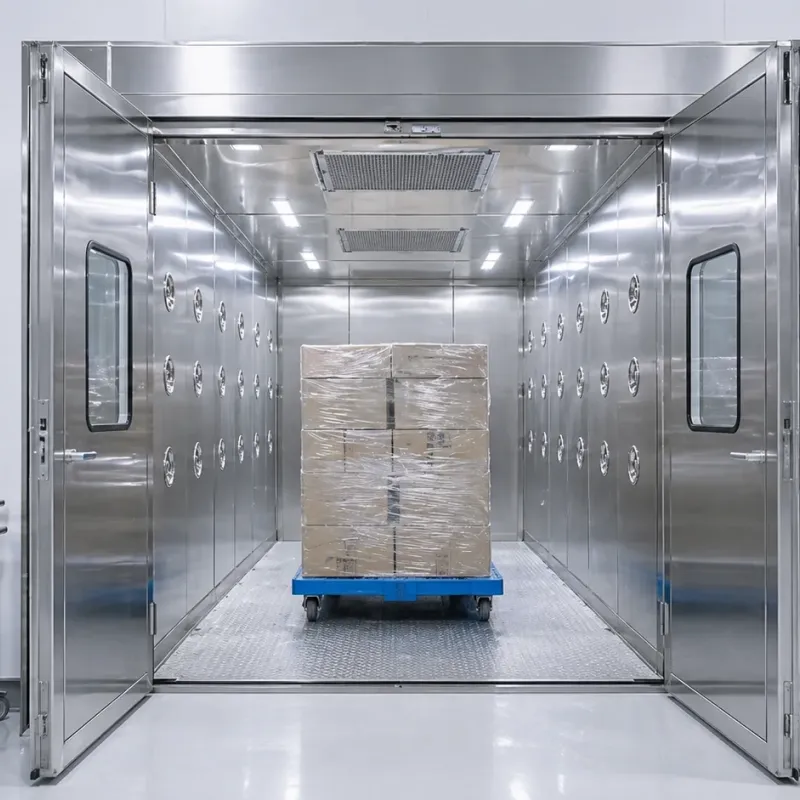

货淋室的结构与选型
依据最大载具尺寸确定通道与门型，并注明进出方向及输送接口。
规格与配置
以下规格供选型参考，尺寸方向与单位见各表。“—”表示该参数待确认；供货配置与安装尺寸以对应型号技术资料为准。
规格表可左右滑动查看。

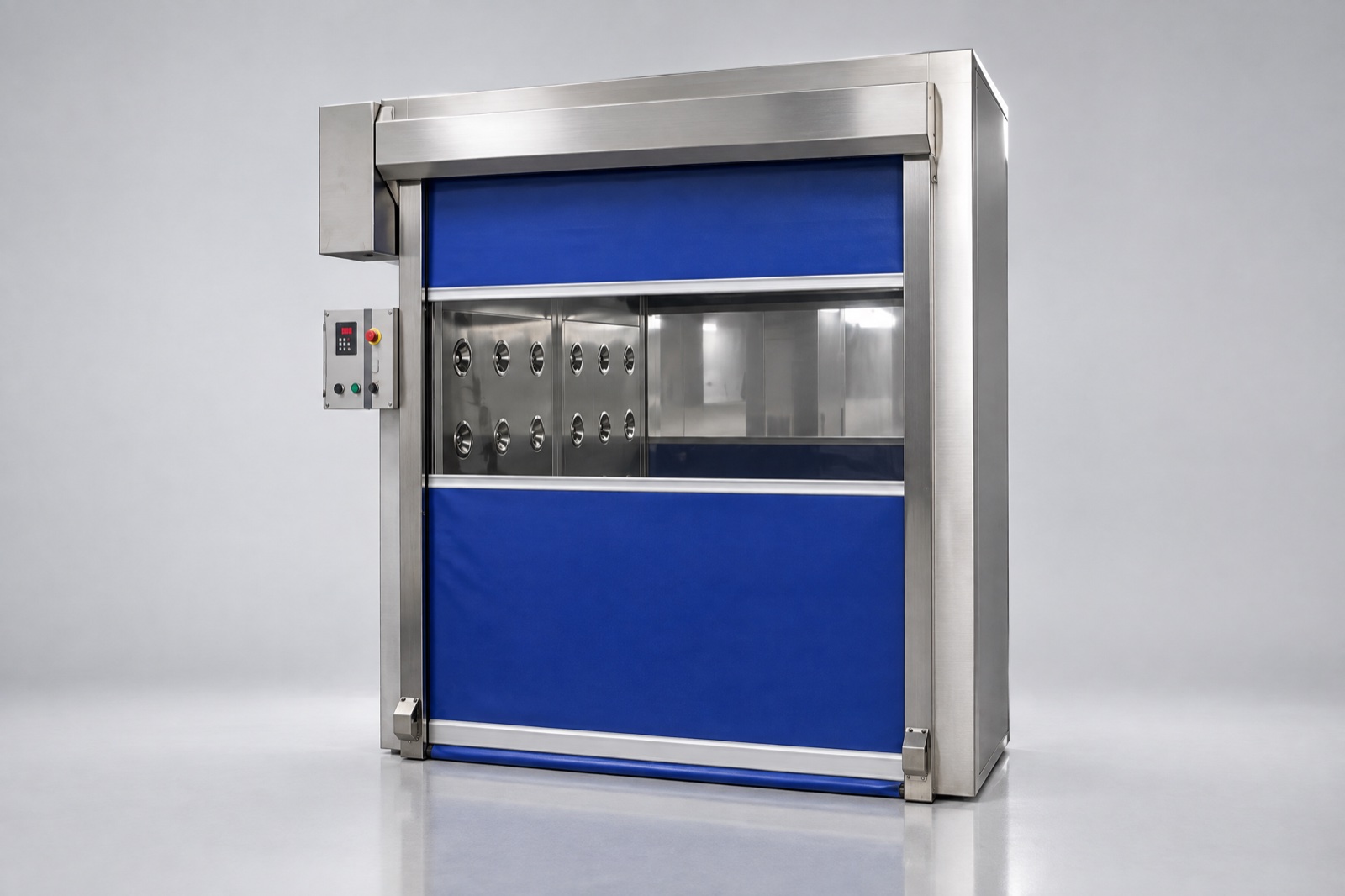

快速卷帘门货淋室
外形尺寸不含卷帘门；表中风机功率与风量为风机参数，整机总风量请按风机数量确认。尺寸单位为 mm，长宽高方向以安装图为准。
| 资料型号 | 配置 | 外型尺寸(mm) | 内部尺寸(mm) | 不锈钢喷嘴数量(个) | 风机电源(V/Hz) | 风机功率(W) | 风机风量(m³/h) | 高效过滤器尺寸(mm) | 高效过滤器数量(个) | 初效过滤器尺寸(mm) | 初效过滤器数量(个) | 整机功率(W) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BAC-HLS-A01 | 小型双吹货淋室 | 2000×2000×2200 | 1500×2000×2000 | 24 | 380/50 | 550 | 1250 | 630×630×69 | 4 | 775×380×21 | 4 | 3740 |
| BAC-HLS-A02 | 中型双吹货淋室 | 2500×2000×2200 | 2000×2000×2000 | 24 | 380/50 | 550 | 1250 | 630×630×69 | 4 | 775×380×21 | 4 | 3740 |
| BAC-HLS-A03 | 大型双吹货淋室 | 2500×3000×2200 | 2000×3000×2000 | 32 | 380/50 | 550 | 1250 | 630×915×69 | 4 | 775×380×21 | 4 | 3740 |
| BAC-HLS-A04 | 超宽型货淋室 | 4500×2000×2200 | 4000×2000×2000 | 24 | 380/50 | 550 | 1250 | 630×630×69 | 4 | 775×380×21 | 4 | 3740 |
| BAC-HLS-A05 | 超宽型货淋室 | 4500×3000×2200 | 4000×3000×2000 | 32 | 380/50 | 550 | 1250 | 630×915×69 | 4 | 775×380×21 | 4 | 3740 |
自动平移门货淋室
外形尺寸不含门体；风机功率与风量为风机参数，整机总风量请按风机数量确认。尺寸单位为 mm，长宽高方向以安装图为准。
| 资料型号 | 配置 | 外型尺寸(mm) | 内部尺寸(mm) | 不锈钢喷嘴数量(个) | 噪音dB（距离设备1m处） | 风机电源(V/Hz) | 风机功率(W) | 风机风量(m³/h) | 高效过滤器尺寸(mm) | 高效过滤器数量(个) | 初效过滤器尺寸(mm) | 初效过滤器数量(个) | 整机功率(W) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BAC-HLS-B01 | 小型双开货淋室 | 2000×2000×2200 | 1500×2000×2000 | 24 | ≤63 | 380/50 | 550 | 1250 | 630×630×69 | 4 | 775×380×21 | 4 | 2340 |
| BAC-HLS-B02 | 中型双开货淋室 | 2500×2000×2200 | 2000×2000×2000 | 24 | ≤63 | 380/50 | 550 | 1250 | 630×630×69 | 4 | 775×380×21 | 4 | 2340 |
| BAC-HLS-B03 | 大型双开货淋室 | 2500×3000×2200 | 2000×3000×2000 | 32 | ≤63 | 380/50 | 550 | 1250 | 630×915×69 | 4 | 775×380×21 | 4 | 2340 |
| BAC-HLS-B04 | 货淋通道 | 2500×4000×2200 | 2000×4000×2000 | 48 | ≤63 | 380/50 | 550 | 1250 | 630×915×69 | 6 | 775×380×21 | 6 | 3450 |
| BAC-HLS-B05 | 货淋通道 | 2500×5000×2200 | 2000×5000×2000 | 64 | ≤63 | 380/50 | 550 | 1250 | 630×915×69 | 8 | 775×380×21 | 8 | 4540 |
结构与材料配置
快速卷帘门货淋室
| 配置项目 | 材料、部件与接口 |
|---|---|
| 门帘 | 聚酯纤维基布；如有阻燃、防静电要求，请提供材料证明。 |
| 安全 | 红外保护、安全气囊与遇阻反向运行。 |
| 控制 | 可选按钮、拉绳、地磁、遥控、雷达或双面光电控制。 |
自动平移门货淋室
| 配置项目 | 材料、部件与接口 |
|---|---|
| 门型 | 自动平移门式货淋通道。 |
| 感应 | 门体接近感应。 |
安装与询价资料
请提供最大载具尺寸、通行频次、平面布置图、电源条件及输送设备资料。
过滤器、箱体、控制与安装维护的供货范围分项列明；安装空间、接口及搬入路径以现场图纸为准。
相关设备与工程
货淋室 · 咨询选型与报价
更换设备可提供旧件标签、尺寸及安装照片；新建项目可提供图纸、数量及使用要求。
