FFU风机过滤单元的结构与选型
FFU（Fan Filter Unit）由风机与过滤器组合而成。选型时依次核对单台风量、尺寸厚度、过滤等级、电机电源、群控方式与检修方向；AC或EC电机、超薄或下拆安装、HEPA或ULPA过滤及单机或群控等组合，以对应型号资料为准。
规格与配置
以下规格供选型参考，尺寸方向与单位见各表。“—”表示该参数待确认；供货配置与安装尺寸以对应型号技术资料为准。
规格表可左右滑动查看。
EFU超薄型风机过滤机组
| 项目 | 资料参数与条件 |
|---|---|
| GA-FE通常厚度 | 130毫米；GA-FE系列参考值；安装尺寸随对应型号核对 |

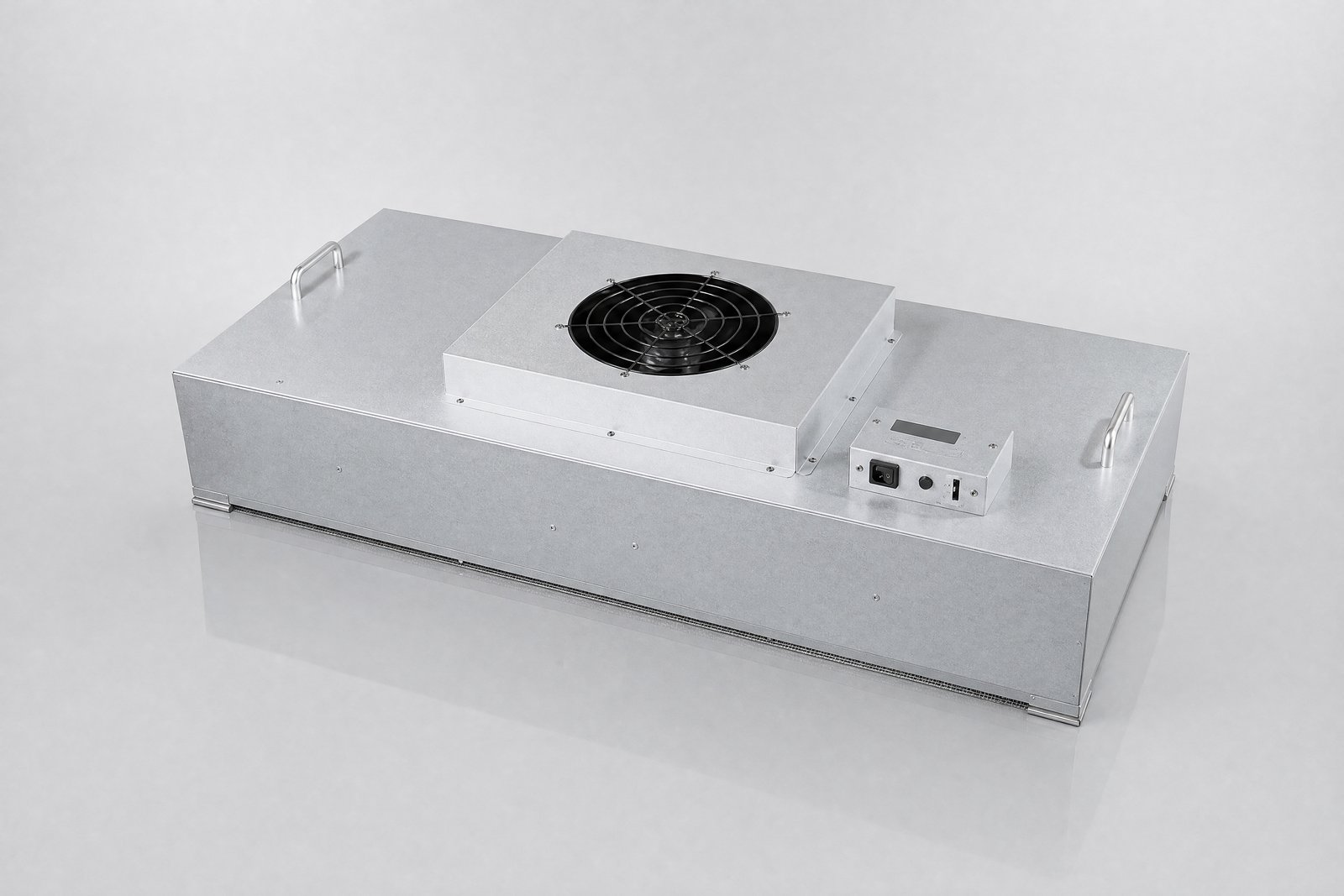

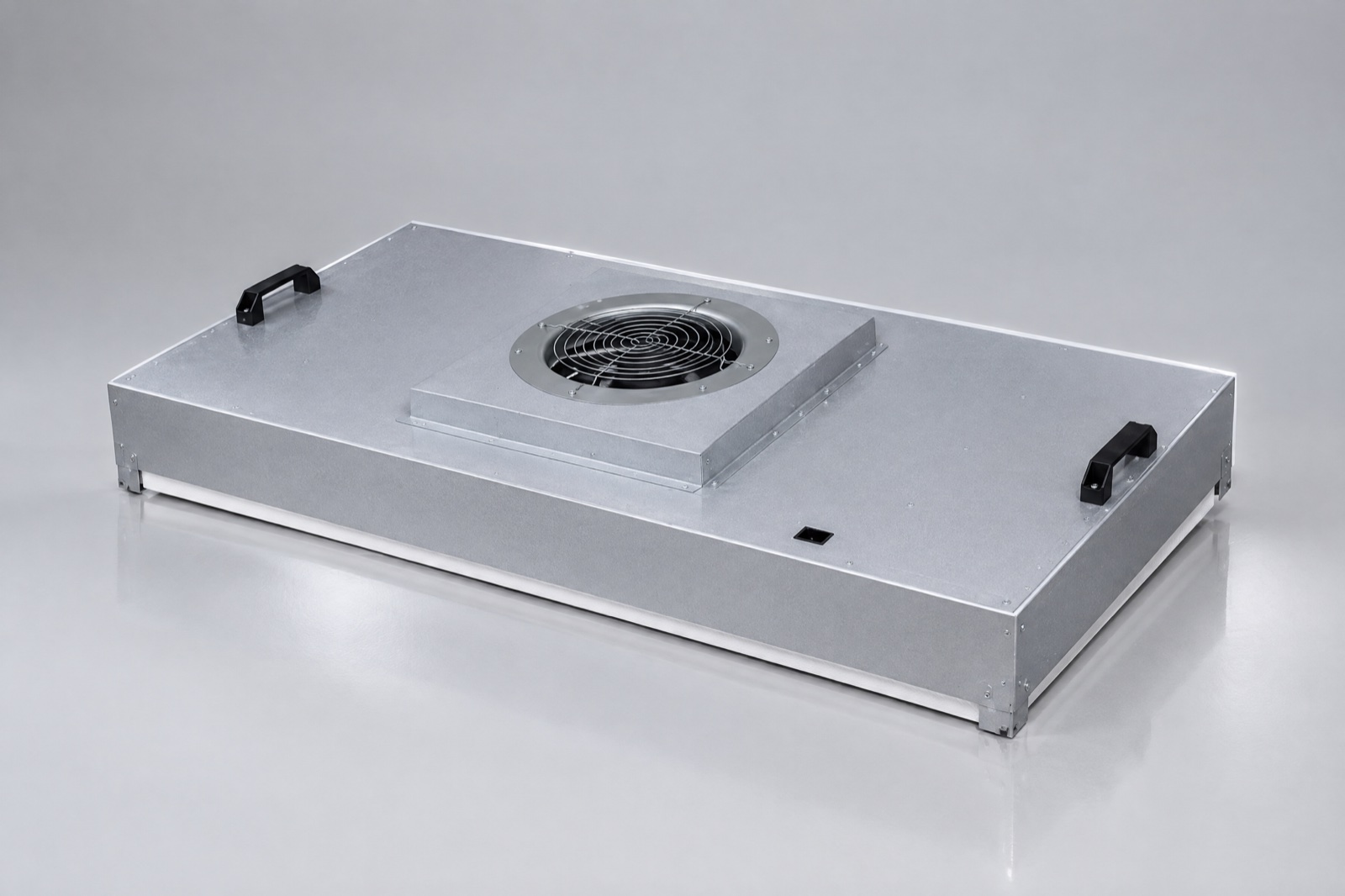

FFU风机过滤单元（交流）
噪声测点为高效过滤器下方1m；AC/DC电机与控制方式按具体型号核对；尺寸单位为mm，长、宽、高方向请结合安装图确认；A03的箱体与滤芯尺寸组合待核，100–200W为系列参考功率范围，各型号功率需确认。
| 型号 | 模组尺寸(mm) | 静压箱材质 | 风量(m³/h) | 平均风速(m/s) | 箱外静压(Pa) | 功率范围(W，原表共用) | 风机类型/控制 | 噪音dB（垂直高效下1m） | 高效过滤器尺寸(mm) | 高效过滤器框架 | 高效过滤器初压损 | 风机电源(V/Hz) | 风机型式 | 振动系数(mm/s) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BAC-FFU-A01 | 575×575×330 | A3冷板喷塑/镀铝锌板/不锈钢 | 500 | 0.3~0.5 | 96(10mmAq) | 100~200 | 交流风机/直流风机/可群控 | 55 | 570×570×69 | 高档铝材 | 110Pa@0.45m/s | 220/50 | 铝制涡轮风扇 | 0.2~0.5 |
| BAC-FFU-A02 | 575×1175×330 | A3冷板喷塑/镀铝锌板/不锈钢 | 1000 | 0.3~0.5 | 96(10mmAq) | 100~200 | 交流风机/直流风机/可群控 | 55 | 570×1170×69 | 高档铝材 | 110Pa@0.45m/s | 220/50 | 铝制涡轮风扇 | 0.2~0.5 |
| BAC-FFU-A03 | — | A3冷板喷塑/镀铝锌板/不锈钢 | 1500 | 0.3~0.5 | 96(10mmAq) | 100~200 | 交流风机/直流风机/可群控 | 55 | — | 高档铝材 | 110Pa@0.45m/s | 220/50 | 铝制涡轮风扇 | 0.2~0.5 |
| BAC-FFU-A04 | 1175×1175×370 | A3冷板喷塑/镀铝锌板/不锈钢 | 2000 | 0.3~0.5 | 96(10mmAq) | 100~200 | 交流风机/直流风机/可群控 | 55 | 1170×1170×69 | 高档铝材 | 110Pa@0.45m/s | 220/50 | 铝制涡轮风扇 | 0.2~0.5 |
结构与材料配置
EFU超薄型风机过滤机组
| 配置项目 | 材料、部件与接口 |
|---|---|
| 设备端与维护 | GA-FE设备端超薄机组；导流风道，模块化结构。 |
| 电机 | AC或EC马达风机，部分设备有智能控制。 |
FFU盲板
| 配置项目 | 材料、部件与接口 |
|---|---|
| 盲板 | 用于FFU吊顶系统空隙的封闭板。 |
FFU风机过滤单元（交流）
| 配置项目 | 材料、部件与接口 |
|---|---|
| 交流风机单元 | 送风机配HEPA或ULPA，用作二次侧循环过滤。 |
FFU风机过滤机组（直流）
| 配置项目 | 材料、部件与接口 |
|---|---|
| 直流风机单元 | 直流风机配HEPA或ULPA。 |
| 控制配置 | 五速本地、无级变频、PC集散与主从控制可按系统选择；DC与EC电机类型需分别核对。 |
FFU龙骨
| 配置项目 | 材料、部件与接口 |
|---|---|
| 模块吊顶 | 模块化吊顶；工厂预制/现场裁切，可选单层或双层。 |
下拆式FFU
| 配置项目 | 材料、部件与接口 |
|---|---|
| 下拆结构 | 风机与过滤器分离，底部固定装置用于更换过滤器。 |
| 控制与保护 | 多级档位风速、双重过热保护。 |
带液槽密封FFU
| 配置项目 | 材料、部件与接口 |
|---|---|
| 液槽与维护 | 风机、HEPA与控制系统；过滤器分离式，液槽密封。 |
| 安装方式 | 工艺点上方单个或多个组合。 |
防爆FFU过滤单元
| 配置项目 | 材料、部件与接口 |
|---|---|
| 控制及过滤 | HEPA过滤网、多级或无级调速。 |
安装与询价资料
请提供FFU布置图、吊顶模数与净高、风量、电源及控制要求。
供货范围涵盖滤芯、箱体、控制及安装维护，请分项列明；安装空间、接口及搬入路径请依据现场图纸确认。
