风淋室的结构与选型
按通行人数与频次确定通道形式、门型与控制方式，并注明进出方向。
规格与配置
以下规格供选型参考，尺寸方向与单位见各表。“—”表示该参数待确认；供货配置与安装尺寸以对应型号技术资料为准。
规格表可左右滑动查看。

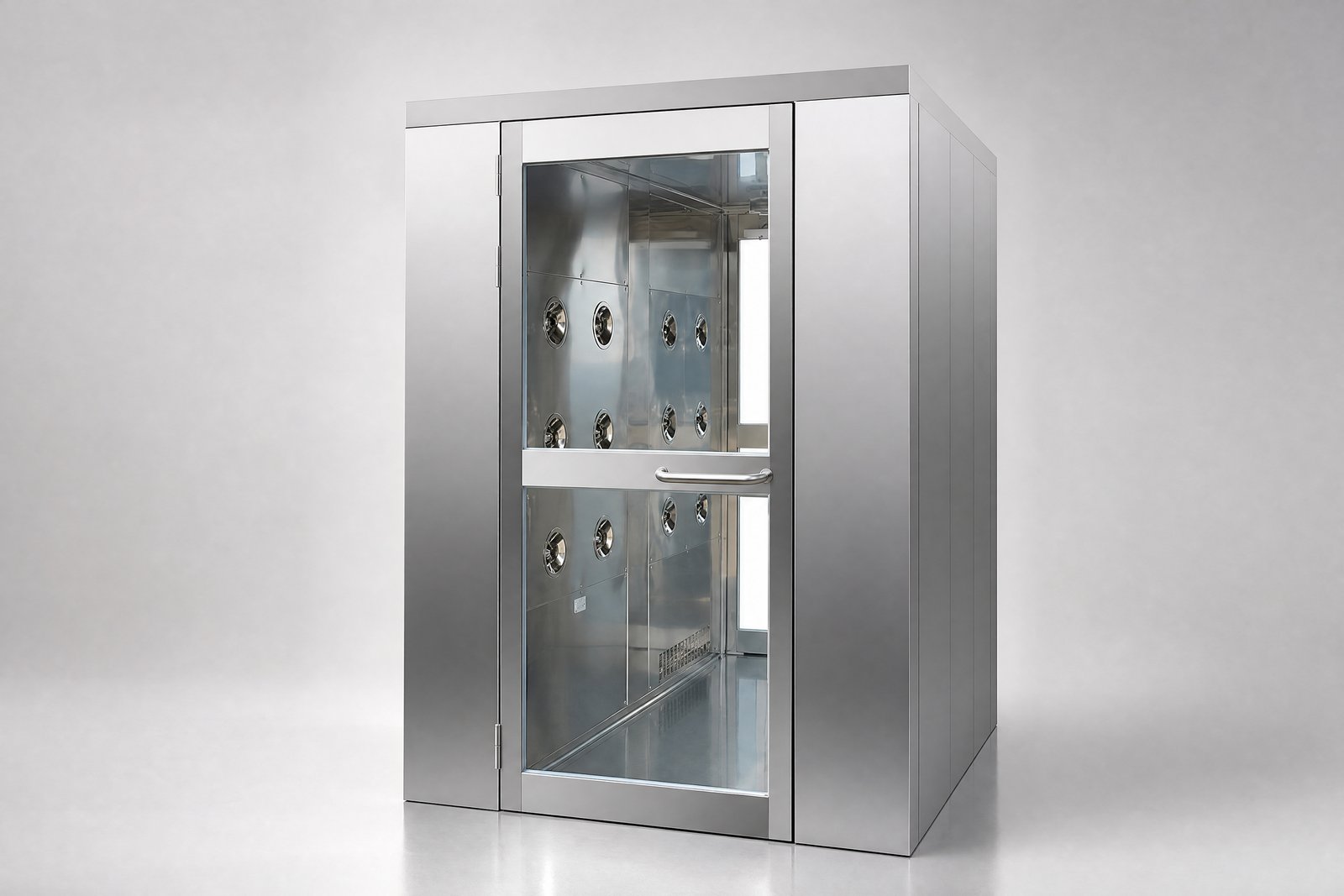

全自动感应开门风淋室
风机参数与整机功率分别列出；整机总风量请按风机数量与运行工况确认。尺寸单位为 mm，长宽高方向请对照安装图核实。
| 资料型号 | 配置 | 外型尺寸(mm) | 内部尺寸(mm) | 不锈钢喷嘴数量(个) | 噪音dB（距离设备1m处） | 风机电源(V/Hz) | 风机功率(W) | 风机风量(m³/h) | 高效过滤器尺寸(mm) | 高效过滤器数量(个) | 初效过滤器尺寸(mm) | 初效过滤器数量(个) | 整机功率(W) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BAC-FLS-A01 | 单人双吹 | 1200×1000×2180 | 800×930×1910 | 12 | ≤63 | 380/50 | 750 | 1500 | 630×630×69 | 1 | 775×380×21 | 1 | 780 |
| BAC-FLS-A02 | 双人双吹 | 1200×2000×2180 | 800×1930×1910 | 24 | ≤63 | 380/50 | 750 | 1500 | 630×630×69 | 2 | 775×380×21 | 2 | 1540 |
| BAC-FLS-A03 | 多人双吹 | 1200×3000×2180 | 800×2930×1910 | 32 | ≤63 | 380/50 | 1100 | 2550 | 630×915×69 | 2 | 775×380×21 | 2 | 2240 |
| BAC-FLS-A04 | 小双人双吹 | 1200×1500×2180 | 800×1430×1910 | 16 | ≤63 | 380/50 | 1100 | 2550 | 630×915×69 | 1 | 775×380×21 | 1 | 1130 |
| BAC-FLS-A05 | 单人双吹 | 1300×1000×2050 | 800×930×1910 | 12 | ≤63 | 380/50 | 550 | 1250 | 630×630×69 | 2 | 775×380×21 | 2 | 1130 |
| 项目 | 资料参数与条件 |
|---|---|
| 吹淋时间设定 | 10～99s；自动门PLC控制配置；适用型号随控制资料确认 |
结构与材料配置
全自动感应开门风淋室
| 配置项目 | 材料、部件与接口 |
|---|---|
| 门型 | 红外感应自动门。 |
| 控制 | PLC、LED、互锁、光电传感器。 |
| 结构 | 模块式箱体。 |
| 密封 | EVA密封材料；未列密封性能指标。 |
安装与询价资料
请提供人员流线、安装位置、通道尺寸、电源条件与使用频次。
供货范围按过滤、箱体、控制与安装维护分项列明；安装空间、接口位置及搬入路径请对照现场图纸核实。
相关设备与工程
风淋室 · 咨询选型与报价
更换设备可提供旧件标签、尺寸及安装照片；新建项目可提供图纸、数量及使用要求。
