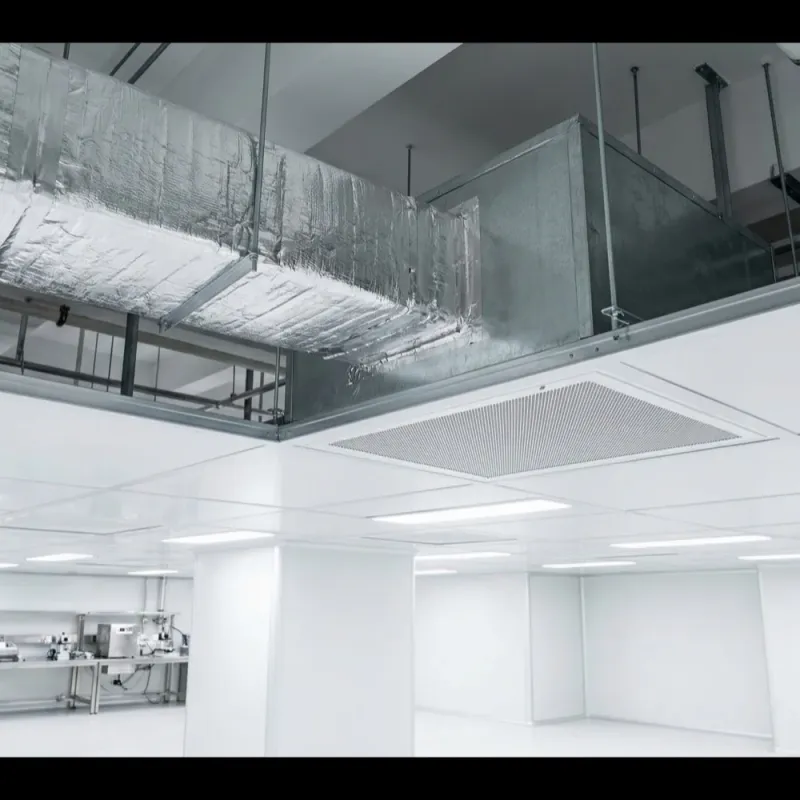

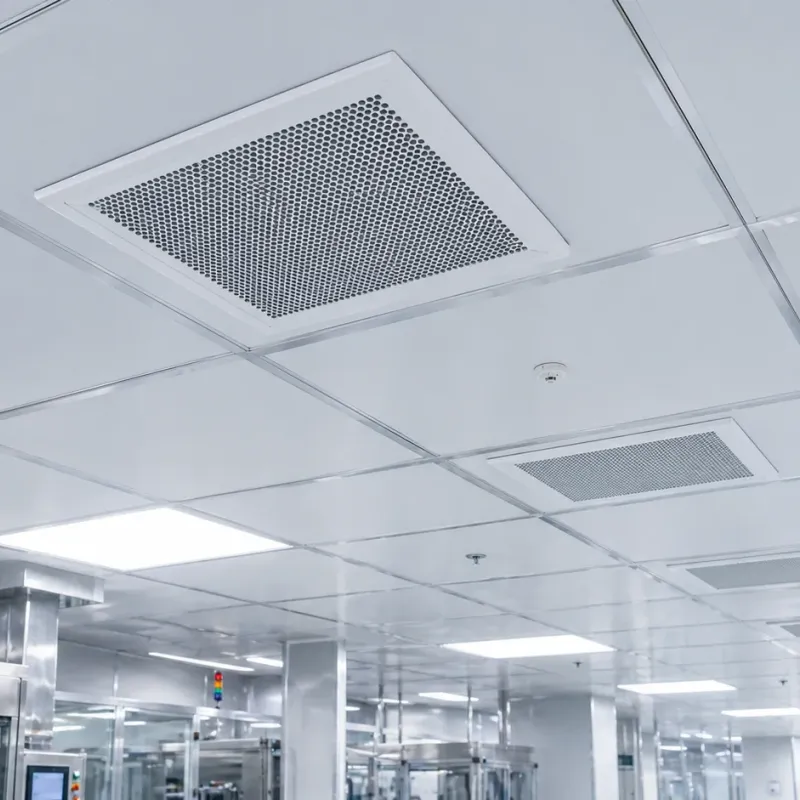

高效送风口的结构与选型
请核对风管接口、风量调节、密封、过滤器更换与检漏位置。
规格与配置
以下规格供选型参考，尺寸方向与单位见各表。“—”表示该参数待确认；供货配置与安装尺寸以对应型号技术资料为准。
规格表可左右滑动查看。
纱网高效送风口
可选配下调式调节阀；尺寸单位为mm，长、宽、高方向请结合安装图确认。
| 型号 | 箱体规格(mm) | 过滤器规格(mm) | 风量(m³/h) | 平均风速(m/s) | 法兰口尺寸(mm) |
|---|---|---|---|---|---|
| BAC-HU-A01 | 390×390×380 | 320×320×90 | 500 | 0.9~1.1 | 200×200 |
| BAC-HU-A02 | 554×554×380 | 484×484×90 | 1000 | 0.9~1.1 | 320×200 |
| BAC-HU-A03 | 680×680×380 | 610×610×90 | 1500 | 0.9~1.1 | 400×200 |
| BAC-HU-A04 | 680×1290×380 | 610×1220×90 | 3000 | 0.9~1.1 | 500×300 |
| BAC-HU-B01 | 390×390×500 | 320×320×220 | 500 | 0.9~1.1 | 200×200 |
| BAC-HU-B02 | 554×554×500 | 484×484×220 | 1000 | 0.9~1.1 | 320×200 |
| BAC-HU-B03 | 680×680×500 | 610×610×220 | 1500 | 0.9~1.1 | 400×200 |
| BAC-HU-B04 | 680×1290×600 | 610×1220×220 | 3000 | 0.9~1.1 | 500×300 |
液槽密封高效送风口
可选配下调式调节阀；C为顶送风，D为侧送风；尺寸单位为mm，长、宽、高方向请结合安装图确认。
| 型号 | 箱体规格(mm) | 过滤器规格(mm) | 风量(m³/h) | 平均风速(m/s) | 法兰口尺寸(mm) | 进风方式 |
|---|---|---|---|---|---|---|
| BAC-HU-C01 | 460×460×250 | 390×390×90 | 500 | 0.9~1.1 | 200×200 | 顶送风 |
| BAC-HU-C02 | 594×594×250 | 524×524×90 | 1000 | 0.9~1.1 | 320×200 | 顶送风 |
| BAC-HU-C03 | 740×740×250 | 670×670×90 | 1500 | 0.9~1.1 | 400×200 | 顶送风 |
| BAC-HU-C04 | 1035×730×250 | 965×660×90 | 2000 | 0.9~1.1 | 500×200 | 顶送风 |
| BAC-HU-C05 | 1290×730×250 | 1220×660×90 | 3000 | 0.9~1.1 | 500×300 | 顶送风 |
| BAC-HU-D01 | 460×460×400 | 390×390×90 | 500 | 0.9~1.1 | 200×200 | 侧送风 |
| BAC-HU-D02 | 594×594×400 | 524×524×90 | 1000 | 0.9~1.1 | 320×200 | 侧送风 |
| BAC-HU-D03 | 740×740×400 | 670×670×90 | 1500 | 0.9~1.1 | 400×200 | 侧送风 |
| BAC-HU-D04 | 1035×730×400 | 965×660×90 | 2000 | 0.9~1.1 | 500×200 | 侧送风 |
| BAC-HU-D05 | 1290×730×500 | 1220×660×90 | 3000 | 0.9~1.1 | 500×300 | 侧送风 |
抛弃式一体化高效送风口
以下为H13过滤件参考规格；H14需另行确认；接管和箱体尺寸需单独核对，表中尺寸不作为整机安装尺寸；建议终阻力400Pa需结合系统运行条件使用。
| 型号 | 外形尺寸(mm)(W H D) | 额定风量/初阻力(m³/h)/(Pa) | 面风速(m/s) | 过滤面积(m²) | 不同风量/阻力低点(m³/h)/(Pa) | 不同风量/阻力高点(m³/h)/(Pa) | 建议终阻力(Pa) | 过滤效率EN1822 |
|---|---|---|---|---|---|---|---|---|
| B59-001 | 610×610×120 | 1000/160 | 0.73 | 10.9 | 600/90 | 1450/235 | 400 | H13 |
| B59-002 | 610×915×120 | 1450/155 | 0.72 | 16.1 | 900/90 | 2200/235 | 400 | H13 |
| B59-003 | 610×1220×120 | 1920/155 | 0.72 | 21.3 | 1200/90 | 2950/235 | 400 | H13 |
| B59-004 | 610×610×150 | 1230/155 | 0.92 | 13.6 | 600/70 | 1450/190 | 400 | H13 |
| B59-005 | 610×915×150 | 1810/155 | 0.90 | 20.1 | 900/70 | 2200/190 | 400 | H13 |
| B59-006 | 610×610×220 | 1500/155 | 1.13 | 16.8 | 600/60 | 1800/190 | 400 | H13 |
| B59-007 | 610×915×220 | 2230/155 | 1.11 | 24.8 | 900/60 | 2700/190 | 400 | H13 |
| B59-008 | 610×1220×220 | 2950/155 | 1.10 | 32.8 | 1200/60 | 3600/190 | 400 | H13 |
| 项目 | 资料参数与条件 |
|---|---|
| 保温棉厚度 | 10毫米；PE箱体外贴配置参考 |
| 风口直径选择 | 350、300、250毫米；可选风口直径；与过滤件的匹配及接口尺寸需确认 |
结构与材料配置
纱网高效送风口
| 配置项目 | 材料、部件与接口 |
|---|---|
| 送风口构成 | 静压箱、高效过滤器、过滤套管、扩散孔板和纱网散流板。 |
液槽密封高效送风口
| 配置项目 | 材料、部件与接口 |
|---|---|
| 液槽密封 | 过滤器胶槽与箱体刀边嵌套；散流板及过滤器可从天花下方维护。 |
普通高效送风口
| 配置项目 | 材料、部件与接口 |
|---|---|
| 送风终端 | 高效过滤器、静压箱、散流板；由中央空调送风。 |
下调式高效送风口
| 配置项目 | 材料、部件与接口 |
|---|---|
| 箱体与接口 | 冷轧钢静电喷塑、散流板，侧/顶进风，可上/侧接管。 |
可更换式一体化高效送风口
| 配置项目 | 材料、部件与接口 |
|---|---|
| 可更换一体化 | 固定片可室内更换滤网；T-BAR/库板/轻钢架/嵌板天花；阳极处理铝挤型，搭配无隔板高效过滤器。 |

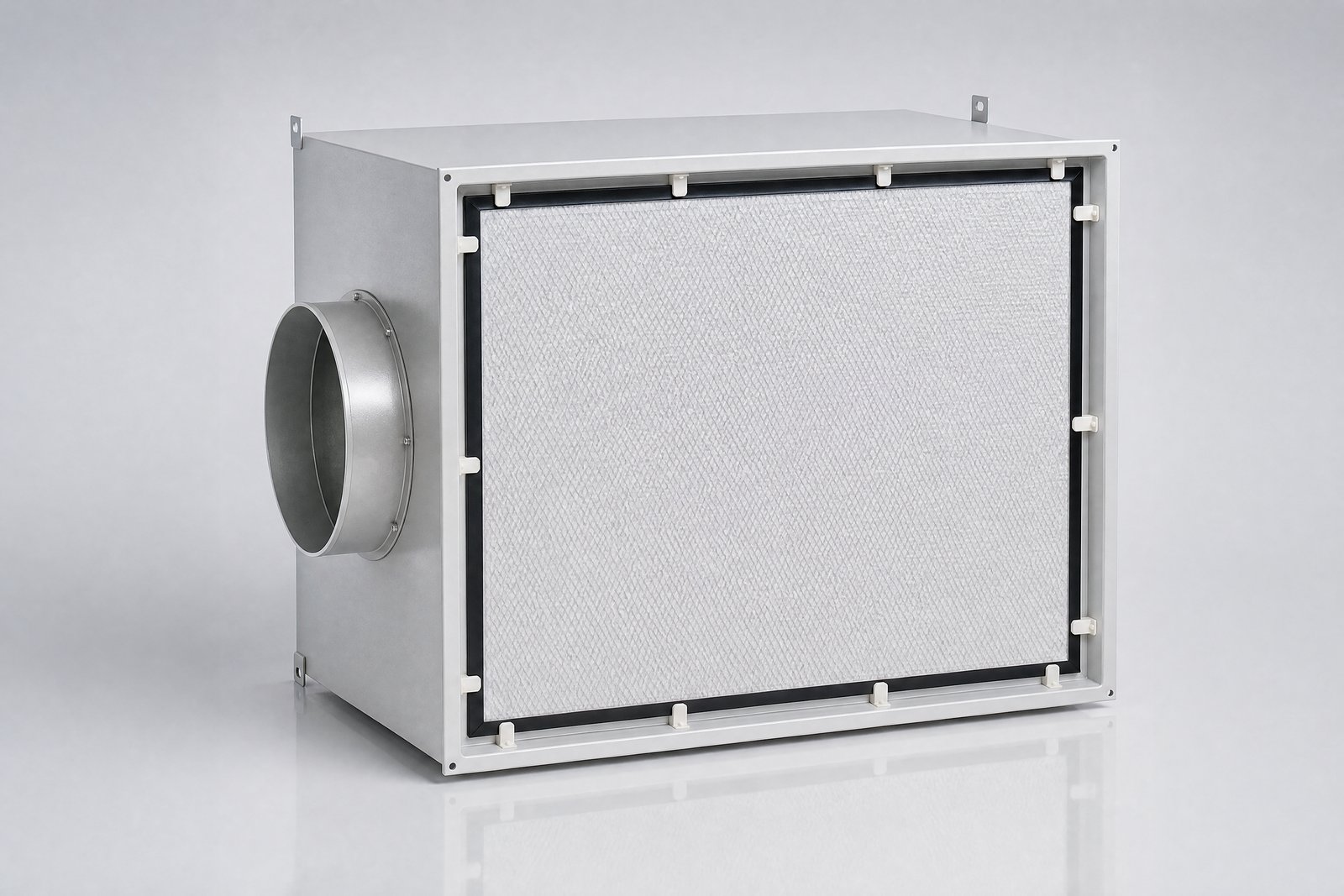

抛弃式一体化高效送风口
| 配置项目 | 材料、部件与接口 |
|---|---|
| 一体化箱体 | 超细玻纤滤料、阳极处理铝合金框；PE保温棉。 |
安装与询价资料
请提供送风量、风管与吊顶图、过滤器要求及检修空间。
请分项注明滤芯、箱体、控制、安装与维护的供货范围；安装空间、接口及搬入路径按现场图纸确认。
相关设备与工程
高效送风口 · 咨询选型与报价
更换设备可提供旧件标签、尺寸及安装照片；新建项目可提供图纸、数量及使用要求。
