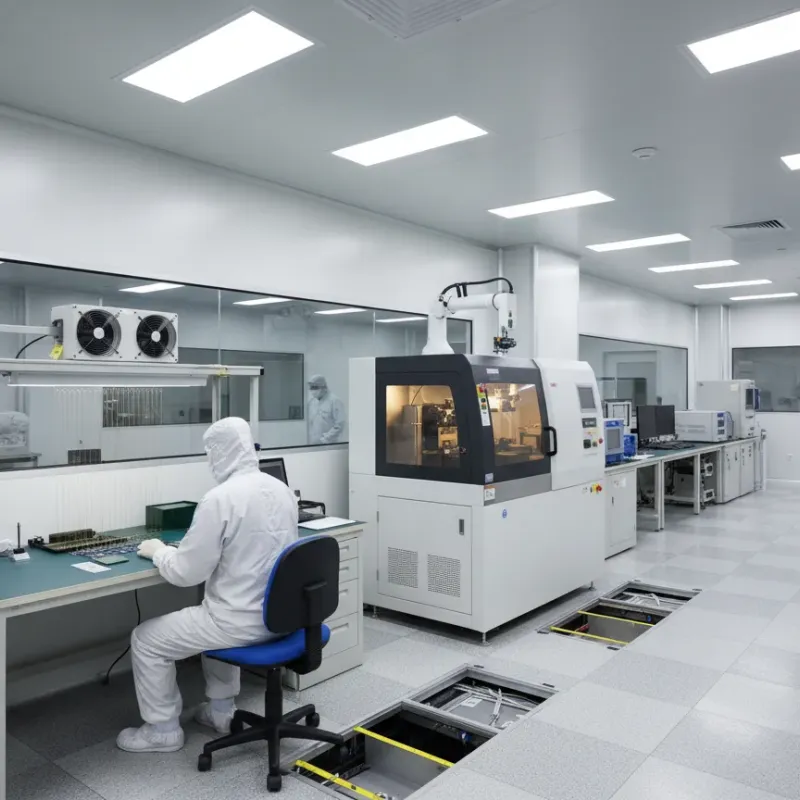

半导体芯片封装ESD防静电洁净车间工程

半导体芯片封装ESD防静电洁净车间工程案例。ISO7级+ANSI/ESDS20.20双标准,振动VC-C级,首月封装良率98.7%。该案例用于判断同类项目的洁净等级、工艺流线、暖通与验证资料边界,便于前期比选施工方案和预算投入。

✔ ISO 7级洁净+ESD防护达标

项目行业 半导体 · 芯片封装测试
洁净等级 ISO 7级(万级)/ ESD S20.20
项目面积 3,800 ㎡
建设周期 120 天
执行标准 ISO 14644-1 · ANSI/ESD S20.20 · GB 50472
服务范围 设计 · 施工 · ESD防护 · 调试

案例核心结论

这个芯片封装测试项目的重点,是让 ISO 7 洁净、ESD S20.20 防静电、设备散热和 VC-C 振动控制同时成立。 同类封装车间前期应先确认封装设备热负荷、接地系统、材料表面电阻和设备基础条件,再进入洁净工程报价资料判断系统复杂度。

获取工程方案与报价

项目背景与挑战

客户为国内半导体封装测试企业,新建芯片封装车间需同时满足洁净度和ESD防静电双重要求。

难题一:ESD与洁净的矛盾

洁净室常用的环氧地坪和PVC围护板绝缘性强,易产生静电积累;但导电材料又可能产生金属离子污染。

难题二:产热设备密度大

封装设备(Wire Bonder、Die Bonder、Molding)发热量巨大,局部热负荷达300W/㎡以上,远超常规洁净室设计。

难题三:振动与洁净矛盾

封装设备对振动敏感(VC-C级),但HVAC系统的风机和管道又是主要振动源。

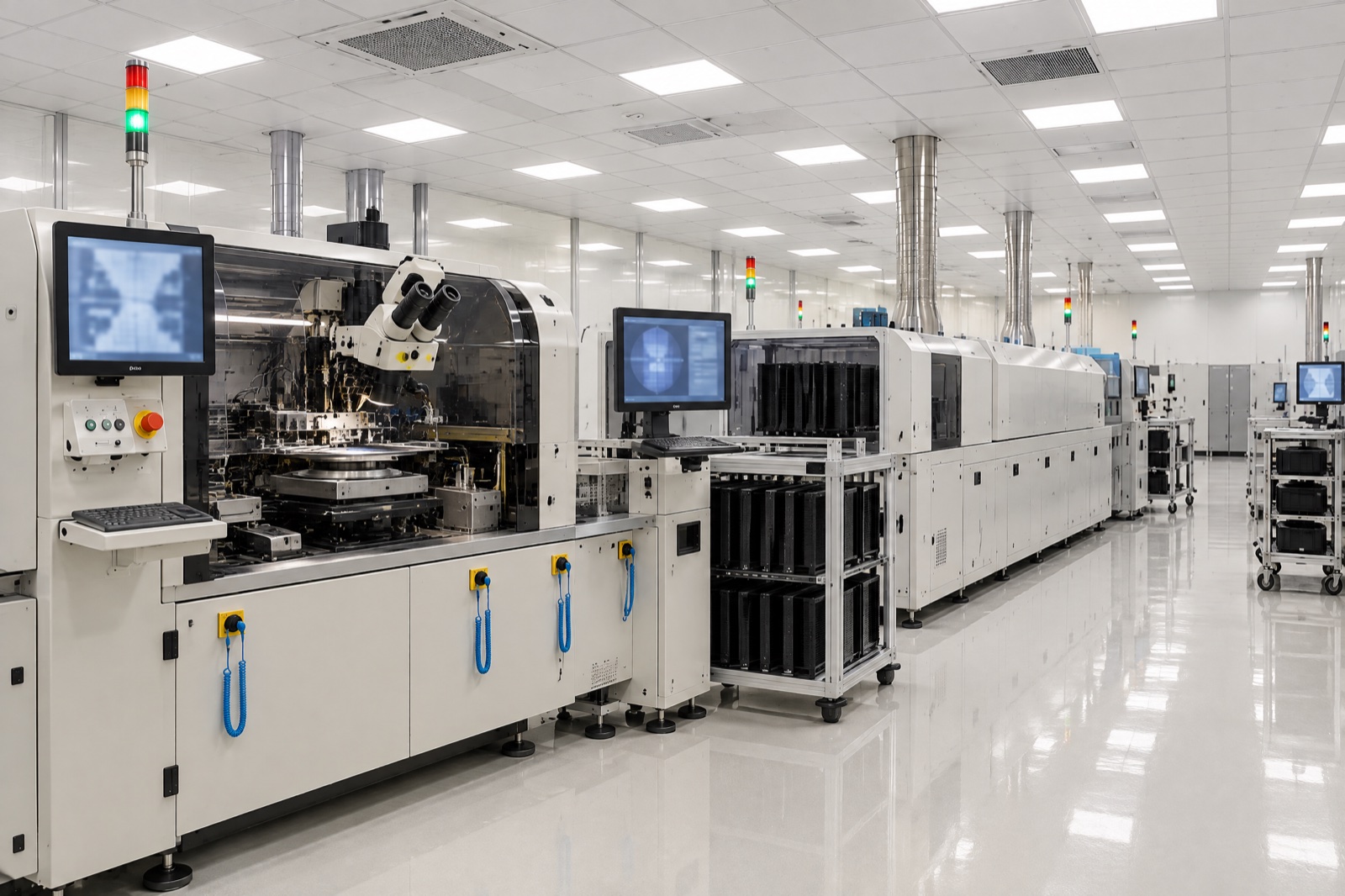

项目背景与挑战

我们的解决方案

ESD防护+洁净+减振一体化方案

ESD导电体系设计

采用防静电PVC导电地板(表面电阻10⁶-10⁸Ω),墙面使用抗静电HPL贴面彩钢板,所有设备接地网形成完整ESD防护回路。离子风棒覆盖关键工位。

高密度排热方案

采用MAU+DCC空调系统,干盘管布置在高架地板下方,精确处理局部高热负荷。总冷量配置1200kW,PUE降至1.35以下。

HVAC减振隔离

AHU机组配弹簧减振器,风管采用帆布软接+金属波纹管双重隔振。设备区地面设计独立结构柱基础,与洁净室围护结构脱开,振动实测达VC-C标准。

施工纪实

从设计到验收,全程120天

第1-25天 · 设计阶段

洁净+ESD一体化方案设计

ESD防护分区、HVAC热负荷计算、减振方案设计、DQ评审通过。

第26-65天 · 施工阶段

围护结构与机电安装

防静电地板铺设、ESD接地网敷设、高架地板+DCC安装、HVAC管道施工。

第66-95天 · 调试阶段

系统联调与ESD测试

空调平衡调试、ESD接地电阻测试、振动检测、洁净度分级测试。

第96-115天 · 验证阶段

第三方检测与文件交付

ISO 14644洁净度认证、ESD S20.20认证检测、振动VC等级测试。

第120天 · 验收通过

全部认证一次性通过

设备搬入试产,首批封装良率达标。

关键验收数据

以下数据来自第三方检测报告

检测项目 设计标准 验收实测值 判定
洁净度 ISO 7 / ≤352,000 pc/m³ 158,000 pc/m³ ✔ 合格
ESD地板表面电阻 10⁶-10⁸ Ω 2.5×10⁷ Ω ✔ 合格
ESD接地电阻 <10 Ω 3.2 Ω ✔ 合格
温度 22±1℃ 22.3℃ ±0.8℃ ✔ 合格
相对湿度 45±10% 47% ±5% ✔ 合格
振动等级 VC-C(≤12.5μm/s) 8.3 μm/s ✔ 合格

项目成果

"车间投产后首月封装良率即达到98.7%,超过客户预期目标。"

核心交付成果:

· 洁净度实测优于ISO 7标准55%

· ESD防护全区域达到ANSI/ESD S20.20标准

· 振动等级达VC-C级,满足Wire Bonder精度要求

· PUE值1.35,低于同类洁净室平均水平

· 首月封装良率98.7%

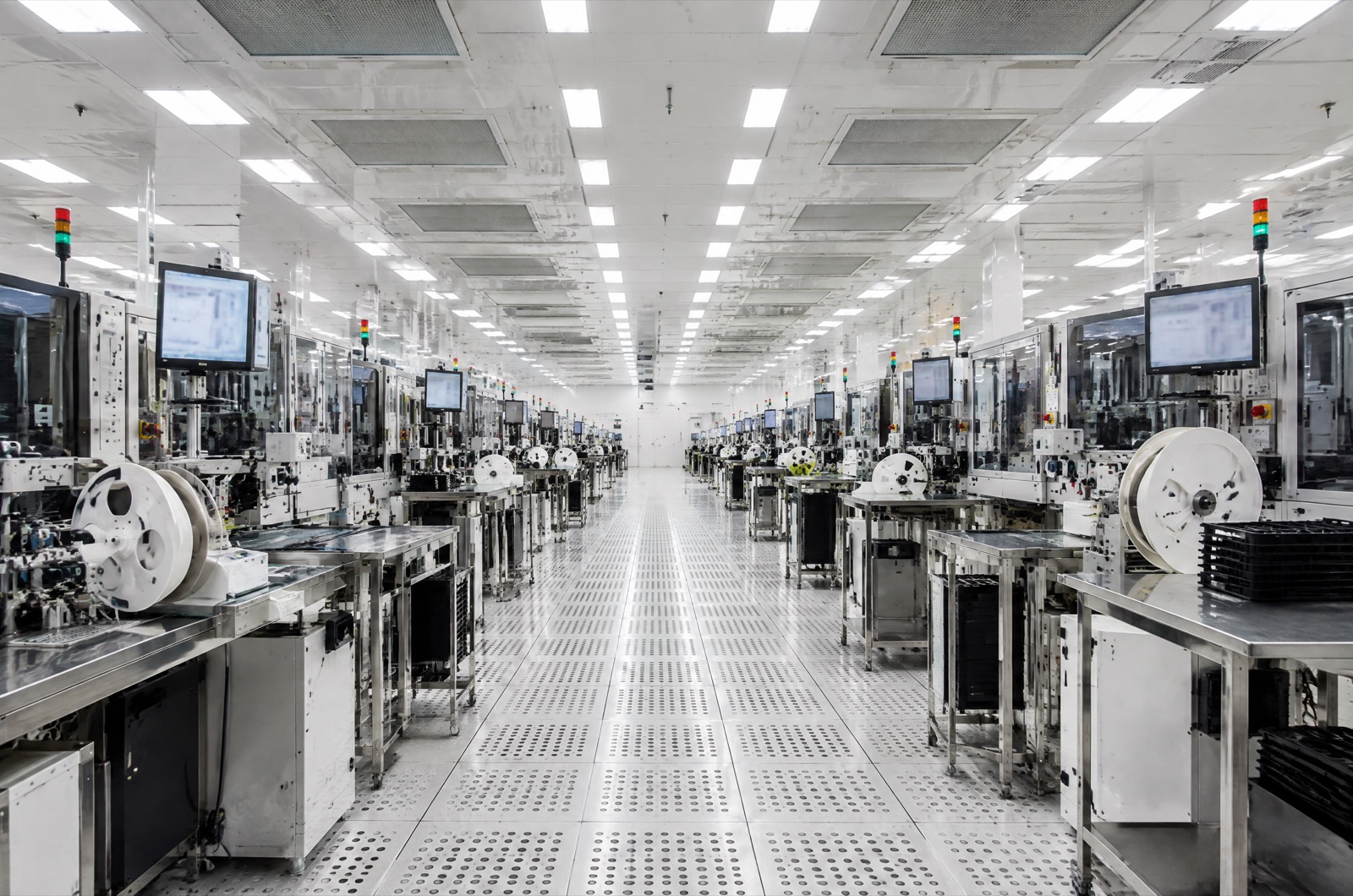

项目成果

常见问题

ESD 防静电为什么会和洁净材料选择冲突?

洁净材料强调低发尘、易清洁,防静电系统还要求表面电阻和接地连续性。地坪、墙板、工作台和鞋服如果只满足一边,封装测试良率会受影响。

封装设备热负荷会怎样影响 HVAC?

封装测试设备热密度高,空调不仅要送风洁净,还要把局部热量带走。热负荷低估会导致温度波动、设备报警和局部气流紊乱。

封测车间前期沟通要先给哪些设备信息?

建议提供设备清单、单机功率、布置图、ESD 等级、振动要求、目标洁净级别和产线投产时间。可以先通过洁净工程报价资料提交资料。
