✔ 振动VC-D级，镀膜良率99.5%
| 项目行业 | 精密光学 · 光学镀膜 |
|---|---|
| 洁净等级 | ISO 5级（百级）/ 振动VC-D |
| 项目面积 | 1,800 ㎡ |
| 建设周期 | 100 天 |
| 执行标准 | ISO 14644-1 · IEST-RP-CC012 |
| 服务范围 | 设计 · 施工 · 减振工程 |

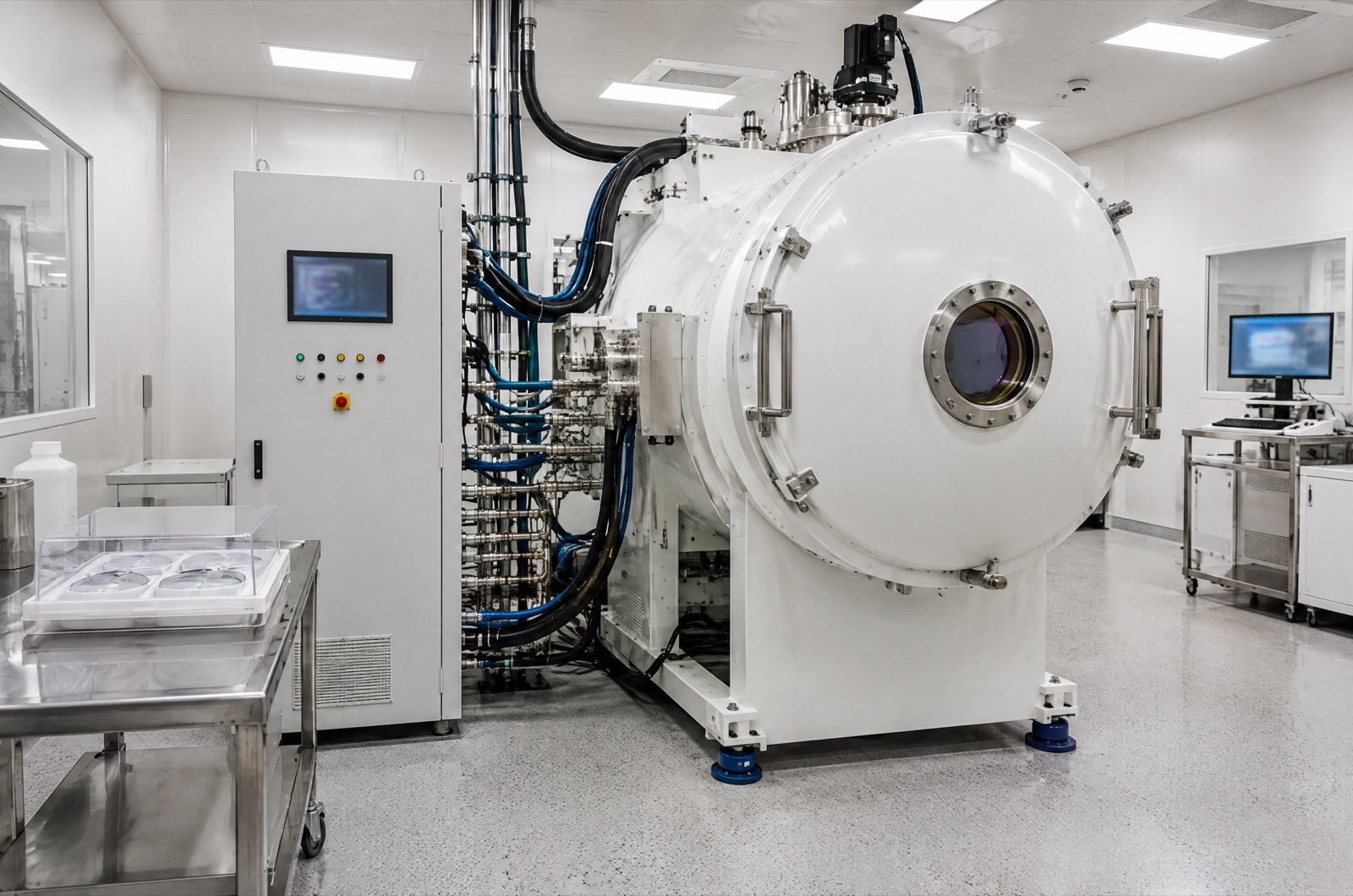

项目背景与挑战
客户为军工光学镜头制造商，光学镀膜工序对洁净度和振动同时有极高要求。
难题一：VC-D级超低振动
高精度多层镀膜对振动极度敏感（VC-D：≤6.25μm/s），需从结构、设备、HVAC三个维度综合控振。
难题二：百级+低有机物
光学膜层对有机污染物零容忍，不仅需要ISO 5级粒子控制，还需AMC（机载分子污染）控制。
难题三：温湿度高精度
镀膜工艺要求温度23±0.5℃、湿度40±5%，精度接近半导体FAB级别。
我们的解决方案
光学级超洁净+减振方案
三维减振系统
地面采用独立浮置地台（弹簧隔振），HVAC风机配气垫式减振器，风管全部软连接。镀膜设备基础与建筑结构脱开，振动实测达VC-D级。
百级+AMC控制
FFU覆盖率90%，配备ULPA超高效过滤器。新风段增加化学过滤器（活性炭+高锰酸钾段），AMC有机物浓度<1μg/m³。
精密温湿度控制
独立RCU精密空调机组，PID+前馈双算法控制。温度精度±0.3℃，湿度精度±3%RH，优于设计要求。
施工纪实
精密施工，全程100天
第1-20天 · 设计阶段减振+洁净一体化设计 振动频谱分析、浮置地台设计、AMC控制方案设计。第21-55天 · 施工阶段浮置地台+围护施工 弹簧隔振地台浇筑、洁净围护板安装、FFU+ULPA安装。第56-80天 · 调试阶段振动+洁净联合调试 振动频谱测试、洁净度分级检测、AMC浓度检测、温湿度稳定性测试。第81-98天 · 验证阶段第三方认证 ISO 14644认证、IEST振动等级认证、文件交付。第100天 · 验收通过全指标达标 首批镀膜产品质量合格。
关键验收数据
以下数据来自第三方检测报告
| 检测项目 | 设计标准 | 验收实测值 | 判定 |
|---|---|---|---|
| 洁净度 | ISO 5 / ≤3,520 pc/m³ | 1,950 pc/m³ | ✔ 合格 |
| 振动等级 | VC-D / ≤6.25μm/s | 4.8 μm/s | ✔ 合格 |
| 温度精度 | 23±0.5℃ | 23±0.3℃ | ✔ 合格 |
| 湿度精度 | 40±5% | 40±3% | ✔ 合格 |
| AMC有机物 | <5 μg/m³ | <1 μg/m³ | ✔ 合格 |
| 镀膜良率 | ≥98% | 99.5% | ✔ 合格 |

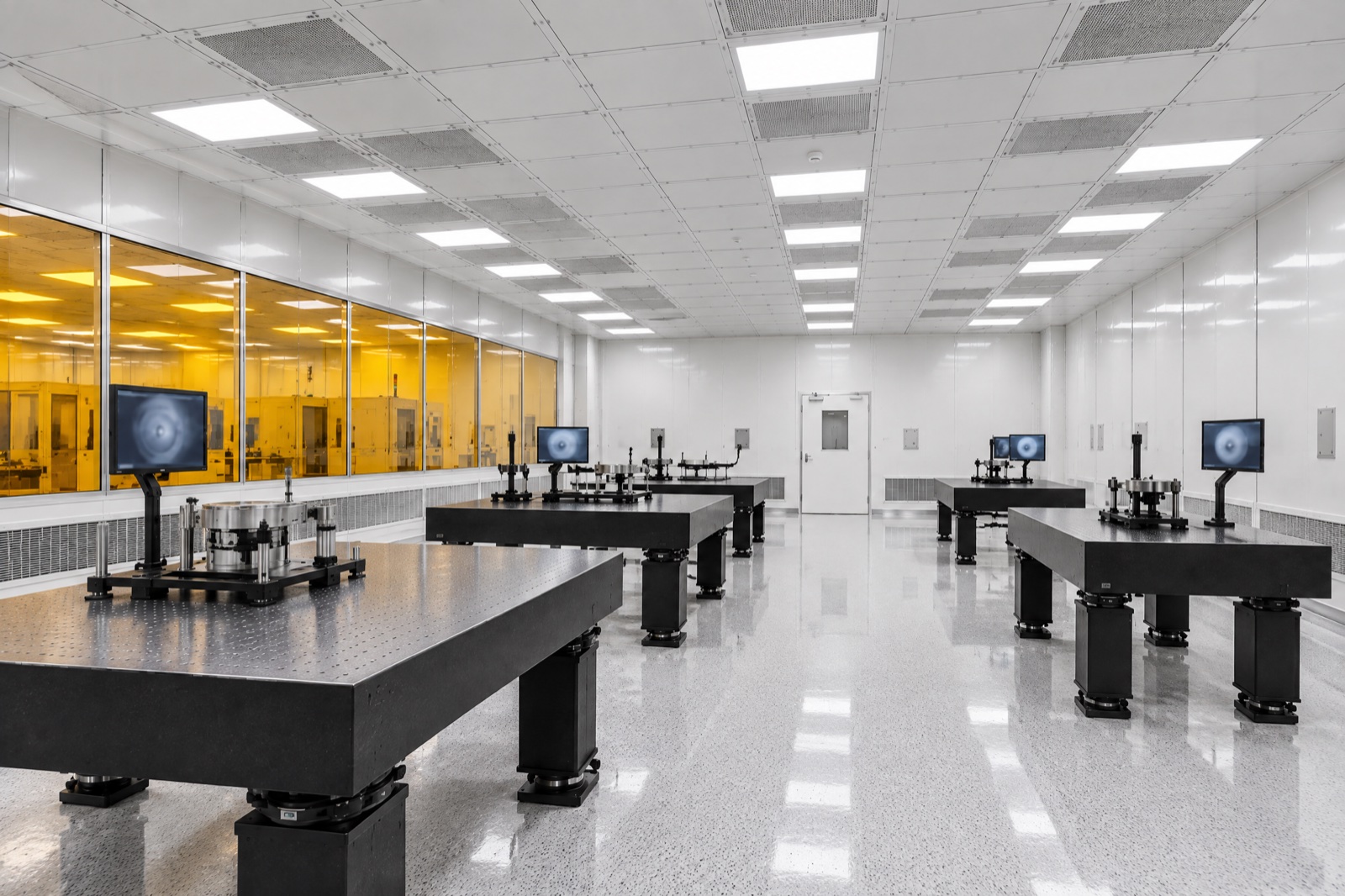

项目成果
"镀膜车间投产后产品良率达99.5%，满足军工级光学镜头精度要求。"
核心交付成果：
· 振动等级达VC-D级（4.8μm/s）
· AMC有机物浓度**<1μg/m³**
· 镀膜良率99.5%
· 温度精度**±0.3℃**
· 满足军工级光学要求
