✔ ISO 4级十级洁净度验收合格
| 项目行业 | 半导体 · 晶圆制造 |
|---|---|
| 洁净等级 | ISO 4级（十级）核心区 / ISO 5光刻区 |
| 项目面积 | 8,000 ㎡ |
| 建设周期 | 180 天 |
| 执行标准 | ISO 14644-1 · SEMI标准 · GB 50472 |
| 服务范围 | 洁净系统设计 · 施工 · 调试 |
案例核心结论
这个 8000㎡ ISO 4 FAB 的关键不只是粒子数达标，而是 200 万 m³/h 级风量下，FFU 覆盖率、光刻区温湿度和能效目标要同时成立。 前期评估同类晶圆厂项目时，应先拿工艺设备热负荷、洁净等级分区、FFU 群控和 MAU/RCU 架构做边界核对，再进入洁净工程报价资料估算投入。

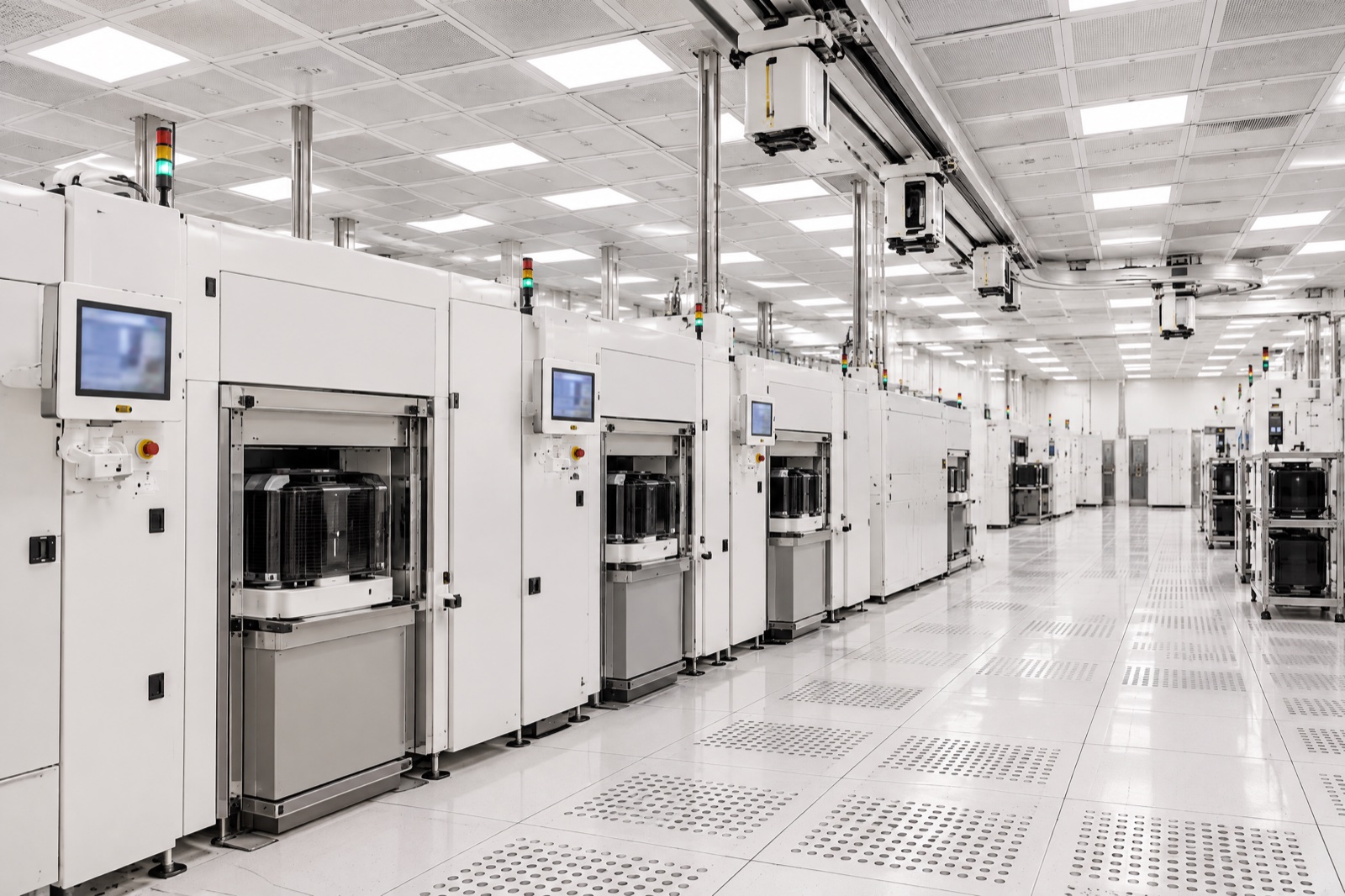

项目背景与挑战

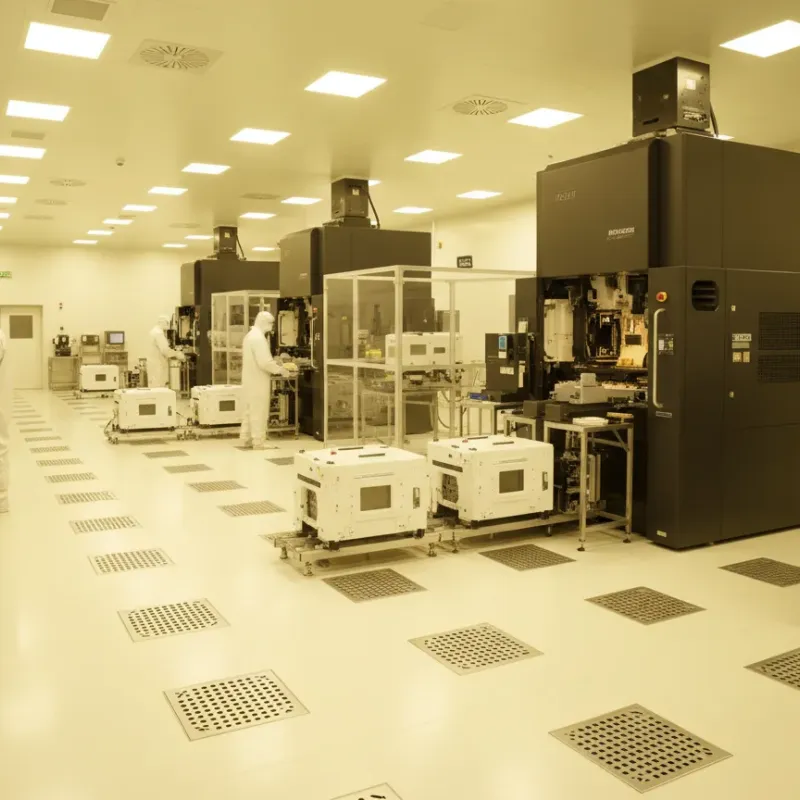

客户为国内8寸晶圆制造企业，新建200mm晶圆产线FAB厂房洁净系统，核心光刻和薄膜工艺区需达到ISO 4级（十级）。
难题一：超高洁净度标准
ISO 4级要求≥0.1μm粒子<10个/m³，对FFU覆盖率、气密性、人员管理均提出极限要求。
难题二：精密温湿度控制
光刻工艺要求温度23±0.5℃、湿度45±5%，精度远超常规洁净室。
难题三：超大洁净体量
8000㎡FAB洁净室，洁净空调系统总风量超过200万m³/h，能耗控制是核心课题。
我们的解决方案
FAB级洁净室系统方案
FFU满布+RCU精密空调
核心区FFU覆盖率95%，配合RCU循环空调机组精密控温控湿。FFU变频群控系统，根据产能负载自动调节风量，节能30%以上。
高精度温湿度控制
光刻区配置独立RCU循环机组，采用PID+前馈双控制算法，温度控制精度±0.3℃，湿度控制精度±3%RH，优于设计指标。
能效优化设计
采用MAU+RCU+FFU三级空调系统架构，热回收效率>60%。高架地板回风+FAB夹层回风混合模式，系统能效比达COP 5.8。
施工纪实
超大型FAB洁净室，全程180天
第1-40天 · 设计阶段
FAB洁净系统方案设计
工艺设备布局对接、洁净空调系统设计、FFU群控方案、BMS自控设计。
第41-100天 · 施工阶段
大体量机电安装
吊顶龙骨+FFU安装（800+台）、HVAC管道施工、高架地板铺设、RCU机组安装。
第101-140天 · 调试阶段
分区调试与联调
MAU+RCU+FFU三级系统联调、温湿度分布测试、气流可视化测试。
第141-175天 · 验证阶段
ISO 14644认证
全区洁净度分级测试（采样点>200个）、温湿度稳定性72h连续记录。
第180天 · 验收通过
全面达到ISO 4标准
首台光刻机搬入，试产晶圆质量合格。
关键验收数据
以下数据来自ISO 14644认证检测报告
| 检测项目 | 设计标准 | 验收实测值 | 判定 |
|---|---|---|---|
| 核心区洁净度(≥0.1μm) | ISO 4 / ≤10 pc/m³ | 6.8 pc/m³ | ✔ 合格 |
| 核心区洁净度(≥0.5μm) | ISO 4 / ≤352 pc/m³ | 128 pc/m³ | ✔ 合格 |
| 温度（光刻区） | 23±0.5℃ | 23.1℃ ±0.3℃ | ✔ 合格 |
| 湿度（光刻区） | 45±5%RH | 44% ±3% | ✔ 合格 |
| FFU覆盖率 | ≥90% | 95% | ✔ 合格 |
| 系统COP | ≥5.0 | 5.8 | ✔ 合格 |

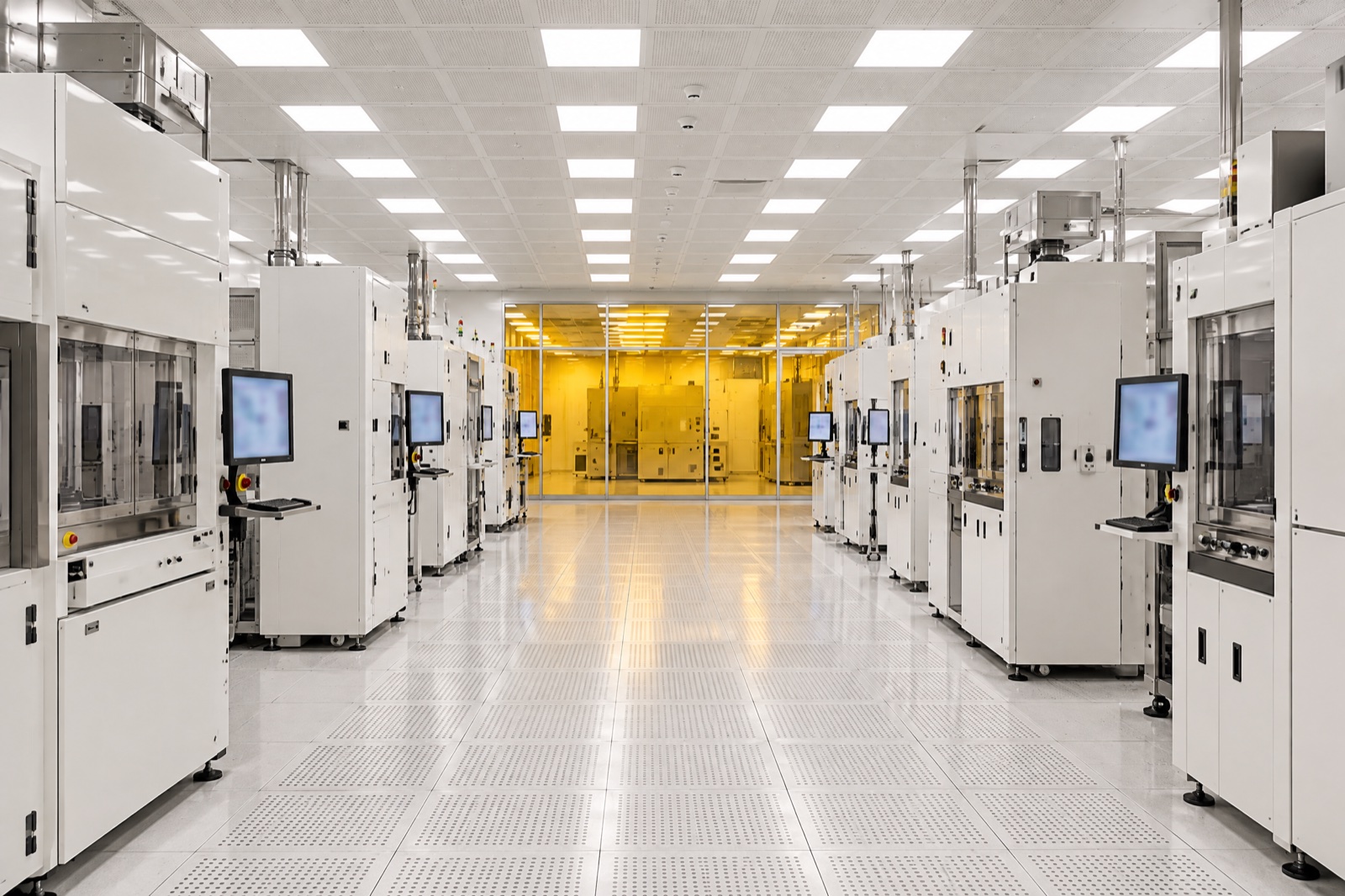

项目成果
"FAB洁净室ISO 14644认证一次通过，首批试产晶圆良率达到客户目标。系统能效比COP 5.8，高于设计目标值。"
核心交付成果：
· 核心区稳定达到ISO 4级（十级）
· 光刻区温度精度**±0.3℃**，优于设计指标
· 800+台FFU群控系统节能**>30%**
· 系统COP达5.8，高于设计目标值
· 首批试产晶圆良率达标
常见问题
ISO 4 级 FAB 评估时，为什么不能只看洁净等级？
ISO 4 只是结果指标，真正影响方案的是核心区面积、FFU 覆盖率、设备散热、回风方式和光刻区温湿度精度。缺少这些条件，报价容易低估机电体量。
800+ 台 FFU 群控会影响哪些成本？
它会影响吊顶结构、电力容量、自控点位、调试周期和后期运维策略。若还要求节能控制，需要同步确认 FFU 变频、RCU 循环机组和 BMS 群控逻辑。
晶圆 FAB 前期咨询需要先提供哪些资料？
建议先提供厂房面积、工艺设备清单、洁净等级分区、温湿度目标、是否有高架地板和夹层条件。资料还不完整时，可以通过洁净工程报价资料先说明产线规划和关键工艺段。
