✔ 防爆+洁净双标准验收通过
| 项目行业 | 精细化工 · 中间体合成 |
|---|---|
| 洁净等级 | ISO 8级（十万级）/ 防爆Zone 1 |
| 项目面积 | 2,500 ㎡ |
| 建设周期 | 110 天 |
| 执行标准 | GB 50072 · GB 50058 · GB 50457 |
| 服务范围 | 设计 · 施工 · 防爆验收 |

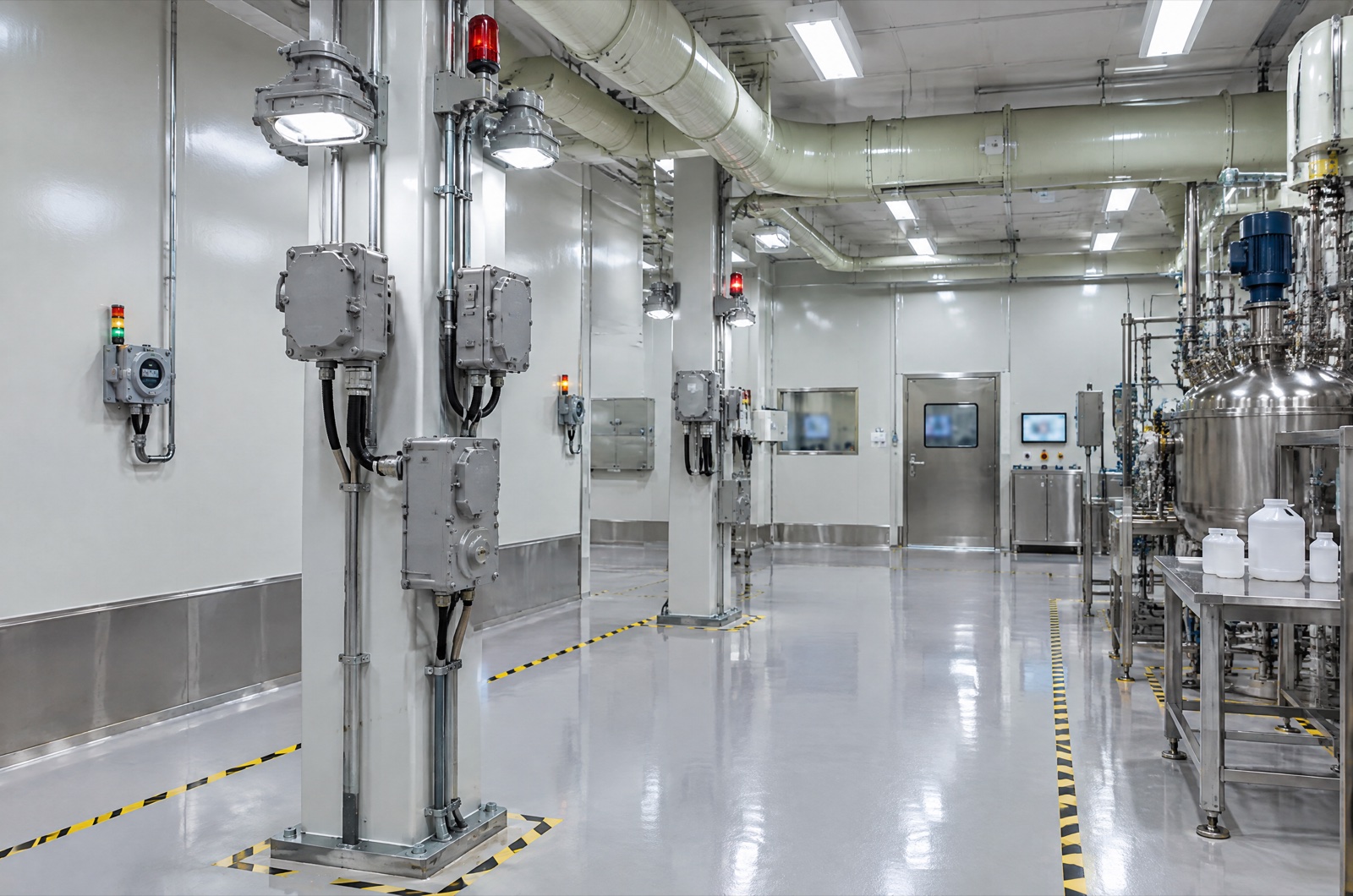

项目背景与挑战
客户为医药中间体合成企业，反应工序使用大量甲醇、乙醇、甲苯等有机溶剂，车间需同时满足洁净度和防爆要求。
难题一：防爆区域划分
有机溶剂蒸汽密度不同，扩散行为各异，需精确划分Zone 1和Zone 2区域并配置对应防爆电气。
难题二：连续通风排放
合成车间需24h连续通风以确保溶剂蒸汽浓度低于LEL 25%，通风量与洁净空调风量需协调平衡。
难题三：废气达标排放
有机废气种类多（甲醇、甲苯、THF等），需分类收集并达标排放。
我们的解决方案
防爆+洁净融合方案
精确防爆分区设计
根据溶剂类型和使用量计算释放源强度，划分Zone 1核心反应区和Zone 2辅助区。Zone 1区域全部采用IIB T4防爆电气，照明采用防爆LED。
通风+洁净协调系统
设计独立的事故排风系统（换气20次/h）与日常洁净空调系统，通过可燃气体浓度联动切换。日常模式满足十万级洁净，报警模式全排风保障安全。
VOCs分类治理
甲醇/乙醇走冷凝回收路线，甲苯/THF走活性炭吸附脱附+催化燃烧路线。总VOCs排放浓度<20mg/m³，满足GB 31571标准。
施工纪实
防爆+洁净工程，全程110天
第1-20天 · 设计阶段防爆分区与洁净方案设计 溶剂释放源评估、防爆区域划分、洁净空调与排风系统设计。第21-60天 · 施工阶段围护结构与防爆电气安装 防爆围护施工、防爆电气敷设、HVAC系统与废气处理设备安装。第61-85天 · 调试阶段防爆联动与废气测试 可燃气体探测联动测试、废气排放检测、洁净度检测。第86-105天 · 验证阶段防爆验收与环保验收 消防防爆验收、环保废气排放验收、GMP文件编制。第110天 · 验收通过防爆+洁净+环保三通过 车间投产试运行。
关键验收数据
以下数据来自验收检测
| 检测项目 | 设计标准 | 验收实测值 | 判定 |
|---|---|---|---|
| 洁净度 | 十万级 | 2,350,000 pc/m³ | ✔ 合格 |
| 可燃气体浓度 | <25% LEL | <5% LEL | ✔ 合格 |
| 事故排风换气 | ≥20次/h | 22次/h | ✔ 合格 |
| VOCs排放 | <40 mg/m³ | 18 mg/m³ | ✔ 合格 |
| 温度 | 22-26℃ | 24.1℃ | ✔ 合格 |
| 压差 | ≥10 Pa | 13 Pa | ✔ 合格 |
项目成果
"车间一次性通过消防防爆验收和环保废气排放验收，溶剂回收率达85%。"
核心交付成果：
· 防爆+洁净+环保三标准一次通过
· VOCs排放浓度18mg/m³，远低于限值
· 有机溶剂回收率85%
· 可燃气体浓度**<5% LEL**
· 零安全事故运行
