洁净厂房设计施工全流程指南:从规划到验收

在电子芯片、生物医药、医疗器械及高端食品制造等领域,生产环境中的微粒、微生物、温湿度波动都可能引发批次报废或合规风险。正因如此,洁净厂房设计施工已经不再是简单的土建加净化设备堆砌,而是一项需要深度整合建筑结构、暖通空调、自动化控制和验证检测的系统工程。一个成功的洁净室项目,从来都不是在验收阶段才去发现问题,而是在概念设计阶段就已经预判并排除了绝大多数潜在缺陷。

先看结论

这份指南帮你把洁净厂房从想法到落地拆解清楚,别急着画图,先把这几点想明白。

  • 洁净等级和工艺需求必须先定死,否则后期返工会吃掉你一半预算。
  • 空调净化系统不是买设备就行,气流组织和压差控制要跟平面布局同步设计。
  • 验收不是走过场,施工阶段的隐蔽验收记录和第三方检测报告比最终签字更重要。

洁净厂房设计的四大核心维度

设计阶段决定了洁净厂房约八成的全生命周期性能。无论是遵循 ISO 14644 系列国际标准,还是依据 GB 50073《洁净厂房设计规范》与 GB 50457《医药工业洁净厂房设计标准》,以下四个维度的规划都直接影响最终建造成本与运行能耗。

  • 平面布局与物流组织:人净、物净程序必须严格分离,避免交叉污染。设计时要根据工艺流程画出气流流向图,将发尘量大的设备置于下风侧,并预留足够的缓冲间、气锁间和传递窗位置。
  • 围护结构系统:壁板、顶板、门窗的材料不仅要满足不产尘、不积尘、易清洁的要求,还需考虑抗静电、耐火等级和化学耐受性。例如,在涉及有机溶剂的工艺区域,手工岩棉彩钢板会比玻镁板更具适应性。
  • 净化空调与气流组织:计算换气次数、确定送风温差和气流形式(单向流或非单向流)是设计的核心。高洁净度区域需布置 FFU 或高效过滤器送风口,同时设计好回风夹道与架空地板回风,确保流线平行、无涡流区。
  • 公用工程配套:工艺冷却水、纯化水、压缩空气、氮气以及排风处理系统的路由和容量需与洁净区布局同步设计,避免后期开洞、补管破坏密闭性。

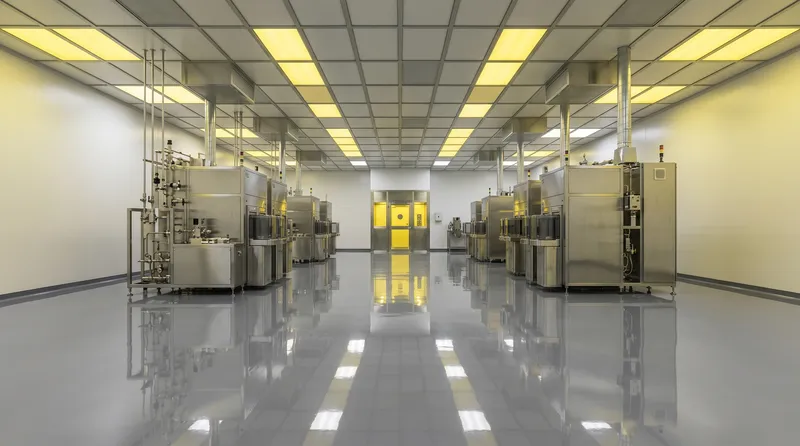

洁净厂房设计施工 - 净化工程技术示意图
洁净厂房设计施工 – 净化工程技术示意图

施工阶段不可妥协的关键控制点

洁净厂房的施工质量,本质上是“密封性+清洁度”的逐级构建过程。经验表明,超过一半的洁净室验收失败都源于施工过程中的污染堆积或隐蔽工程缺陷。因此,真正的洁净室施工管理遵循一套独立的、远超常规装修的作业规范。

工序管控:施工顺序必须遵循“先上后下、先粗后净”原则。即先完成吊顶内主管线、大管道安装和保压测试,再做壁板和顶板,最后进行地面施工。进入洁净区安装的设备和工具需要提前清洁,并且每完成一道工序,就必须进行一次中间清洁。例如,在封闭顶板之前,要利用吸尘器和高光手电对吊顶背面进行彻底清尘,这是后期任何净化措施都无法补救的一步。

密封处理:所有壁板连接处的硅胶密封、灯具和开关插座周边的密封圈、穿越围护结构的管线封堵,都必须做到气密且无死角。使用中性防霉硅酮密封胶,打胶过程需在无尘状态下进行,打完后需进行光照检查和尘埃粒子扫描。尤其要注意,不同材料热膨胀系数不同,后期冷缩可能导致微裂缝,因此密封材料的弹性与耐久性至关重要。

清洁管理:从施工进场开始就要建立“洁净施工”制度。施工人员需穿戴洁净服、鞋套,材料拆包区与安装区物理隔离。每日完工后要进行湿式清洁,并同步监测室内相对湿度,防止金属件锈蚀或结露。在高效过滤器安装前,必须对送风管路进行彻底吹扫,确认末端无肉眼可见灰尘后,方可安装滤芯并启动机组进行空吹自净。

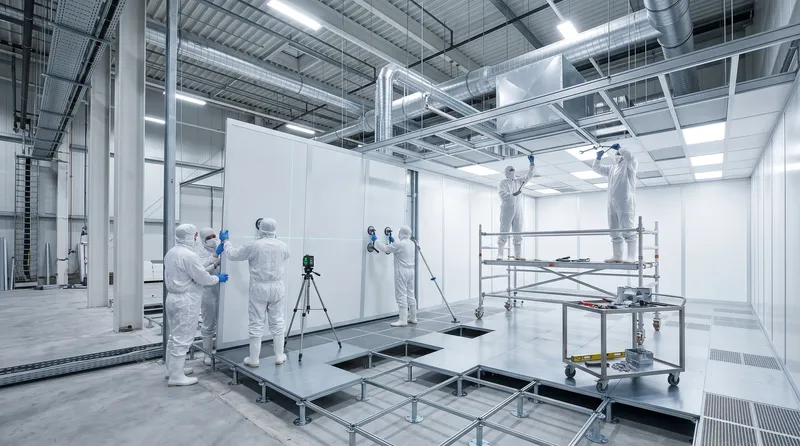

洁净厂房设计施工 - 净化工程技术示意图
洁净厂房设计施工 – 净化工程技术示意图

设计与施工深度整合的降本逻辑

许多项目在初期将设计与施工分离招标,看似获得了比价优势,却往往在后期付出更高的变更和调试成本。然而,洁净厂房设计施工一体化交付模式,正成为越来越多高端制造业客户的首选。它的核心价值在于:

  • 技术参数零延迟传递:设计师在前端绘制风管三维 BIM 模型时,施工团队同步参与碰撞检查与管线优化,现场出现的结构偏差可以实时反馈到模型中修正,避免了“按图无法施工”的尴尬。
  • 采购与进度协同:定制设备如层流罩、传递窗、空调箱等的生产周期长达 6~10 周,一体化团队可以提前锁定关键设备参数并下单,确保施工到安装节点时设备同步到场,大幅压缩总工期。
  • 调试验证无缝衔接:施工承包方同时也是调试和验证责任方时,在施工末期即可开始起机试运行,利用正式送风进行深度自净,提前暴露压差失调、漏风等问题,在正式洁净度检测前完成所有整改,一次验收通过率显著提高。

洁净度级别与主要设计参数对照

不同行业和工艺对洁净度的要求差异巨大。以下对照表列出了基于 ISO 14644-1 等级和对应换气次数、压差等典型设计参数(以工业通用洁净厂房为例),供早期规划参考。

ISO 级别 ≥0.5μm 粒子数上限 (粒/m³) 常见气流形式 建议换气次数 (次/h) 与邻室最小压差 (Pa) 典型应用
ISO 5 (Class 100) 3,520 垂直/水平单向流 ≥200 (风速 0.3-0.5m/s) +15 光刻、芯片封装核心区
ISO 6 (Class 1,000) 35,200 非单向流或局部层流 50~70 +15 医疗器械装配、无菌灌装
ISO 7 (Class 10,000) 352,000 非单向流 15~30 +10~+15 细胞培养、一般药品包装
ISO 8 (Class 100,000) 3,520,000 非单向流 10~15 +5~+10 食品洁净生产、精密加工

这些参数并非一成不变。例如,当室内产尘剧烈或者操作人员密度较高时,必须通过 CFD 气流模拟和动态测试来重新确认换气次数,而非简单套用表格值。同样,压差设置需要评估开门扰动和余压阀的性能,确保动态状态下洁净区永远保持对低级别的正向气流保护。

从标准合规到超越标准的韧性设计

仅仅满足 GB 50073 或 ISO 标准,有时并不能让洁净厂房在未来 5~10 年内持续高效运行。一个具备韧性的设计,会在以下三个方面留有余地:

  • 空间与管线余量:管井和夹层预留 15%~20% 的扩容空间,为后期新增工艺设备或升级生产规模留出风管和电缆路径,避免二次动火改造对洁净环境的破坏。
  • 智能化监控点:除常规的温湿度、压差、粒子计数器外,还应为主要设备启停状态、过滤器压差、风机频率等设置趋势记录功能。这不仅是法规对数据完整性的要求,更是实现预测性维护、降低非计划停机概率的基础。
  • 节能运行策略:采用变频风机配合实时压差控制系统,在夜班或非生产时段自动降频运行;设计分区值班风机或利用电动风阀将部分区域回风重新利用。粗算下来,仅系统阻力下降和电机效率提升,就可以将全年运行电耗降低 15% 以上。

洁净厂房设计施工中的常见误区与对策

在实际项目中,有几个反复出现的误区值得警惕:

  • 误区一:洁净度越高越安全。盲目追求更高的级别会带来风量、空调负荷及过滤成本的指数级增加。正确的做法是依据工艺进行风险评估,确定真正需要局部高洁净度的最小区域,外围采用梯度压差和洁净度递减的保护圈。
  • 误区二:验收数据好就是没问题。静态验收数据只能证明设施自身的净化能力,不能代表生产状态下的人员、物料、设备协同运作后的动态洁净度。真正有参考价值的是在模拟生产负荷下的动态测试,甚至需要进行烟雾流线试验来验证气流保护的有效性。
  • 误区三:过滤器的好坏只看效率。高效和超高效过滤器的阻力、面风速均匀性以及长期容尘量同样关键。阻力过高的过滤器虽然初始效率高,但会导致风机能耗惊人,并且在后期很快堵塞,更换频率翻倍,既有停机损失又有备件负担。

想避开这些误区,就需要早期引入经验丰富的设计施工团队,从工艺需求调研、基准设定阶段就开始提供具前瞻性的技术方案。专业的洁净室承包商会基于大量历史项目数据,帮助客户识别哪些地方可以标准化、降低成本,哪些地方必须定制化、加大投入,而不是一味堆料。

洁净厂房的验证交付与后续运维

洁净厂房设计施工的终点不是竣工验收,而是完整的验证交付。这至少包括安装确认(IQ)、运行确认(OQ)和性能确认(PQ)。IQ 检查所有设备、管道、仪表是否按设计正确安装;OQ 测试系统在操作范围内的稳定能力,如温湿度控制、压差保持、报警功能;PQ 则是在置入工艺设备和人员的条件下,证明环境能够持续符合设定的洁净度和生物负荷标准。

验证过程中产生的所有测试记录、校准证书、图纸终版都需要整理归档,形成交付包。后续运维团队可以根据这些基线数据,进行周期性的再验证与日常监控。一个理想的结果是,洁净厂房在运行三年后,其高效过滤器的压差增幅、粒子计数趋势依然在预测区间内,这才是真正意义上的高质量工程。

洁净厂房并不是一笔一次性的固定资产投资,而是支撑核心工艺持续稳定的关键基础设施。无论是将设计环节的细微漏洞,还是将施工阶段的临时凑合,都将在未来转化为高昂的整改成本和工艺不确定性。选择掌握从气流模拟到密封工艺全套能力的团队,将洁净厂房设计施工作为一个整体来把控,才能让车间生产力免受环境波动的侵扰,从容应对下一代工艺升级的挑战。
