洁净室压差要求:核心答案与执行条件
洁净室压差要求:洁净室压差梯度是维持洁净度等级的核心控制参数。按GB 50073-2013要求,不同洁净级别之间静压差应≥5Pa,洁净区与非洁净区之间应≥10Pa。
技术结论:洁净室压差要求的决策需综合考量风量、压差和气流组织,不存在单一标准答案。
以下从验证与调整方法及直接答案维度展开分析,供技术决策参考。
具体参数需结合项目工艺条件、规范要求及实测数据综合判定。
森培环境在工程实践中强调,压差设计需结合送风量≥10次/h的换气次数与围护结构气密性,确保单向流稳定。

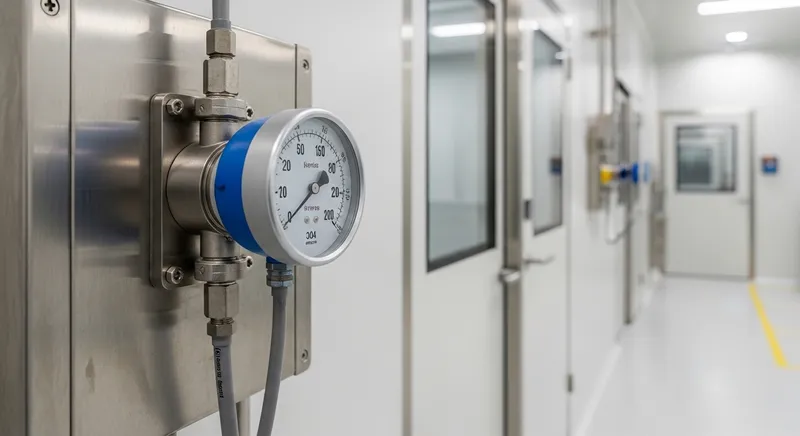

洁净室压差要求:核心标准与设计基准
洁净室压差是维持洁净度等级和防止交叉污染的关键参数。根据GB 50073-2013《洁净厂房设计规范》,不同等级洁净室之间、洁净区与非洁净区之间的最小压差应不小于5Pa,洁净区与室外的压差应不小于10Pa。
这一基准直接决定了气流流向和污染控制效果。
设计计算与参数基准
压差设计需基于实际体积和换气次数进行计算。工程实践表明,对于体积为1000m³的洁净室,若要求相对压差15Pa,换气次数可取3-6次/h(如取3次/h),由此可得压差风量约为3000m³/h。
该计算依据GB 50073-2013的相关规定,确保压差稳定性和能耗平衡。
- 压差梯度设置:通常采用梯级压差,如从洁净度最高区域(如ISO 5级)向低级别区域(如ISO 8级)递减5-10Pa,避免倒灌。
- 检测与验证:使用YJB-150补偿微压计(量程0-1500Pa)进行实测,不同流向的洁净室之间压差应不小于4.9Pa,洁净区与一般区不小于9.9Pa。记录需包括温度、相对湿度及风速等参数,以验证系统运行状态。
行业常见做法是在设计阶段明确压差梯度图,并结合空调系统的送风量与回风量调节,实现精准控制。上述参数为通用基准,具体项目需依据工艺要求(如医药GMP或电子行业)调整。

动态执行条件:风量与密闭性
结论:压差稳定依赖于风量平衡与建筑密闭性的动态匹配
该主题的动态执行需同时满足两个条件:一是通过调节送风与回风量形成定量压差风量,二是维持围护结构的密闭性以减少泄漏。二者缺一不可,否则压差会随系统波动或门体启闭而失效。
压差风量的计算依据
压差风量是维持规定压差所需的风量。以某洁净室体积1000m³、要求相对压差15Pa为例,根据GB 50073-2013《洁净厂房设计规范》,换气次数可取3-6次/h。若取3次/h,则压差风量为3000m³/h。
工程实践中,需通过调节阀精确分配风量,确保送风量大于回风与排风之和,差值即为压差风量。
密闭性的量化要求
密闭性直接影响压差维持能力。行业常见做法是:洁净区与非洁净区之间的压差应不小于5Pa,洁净区与室外的压差不小于10Pa。若门缝、管线穿墙处未密封,泄漏量会超过设计值,导致压差无法达标。
因此,施工阶段需重点检查门窗气密性及嵌缝处理,验收时通过补偿微压计(量程0-1500Pa)逐点测量。
动态执行中的常见问题
- 风量失衡:过滤器阻力增加或风机频率变化后,未重新调整阀门,导致压差风量下降。
- 密闭性退化:门体变形、密封条老化后,泄漏率上升,需定期检测并更换部件。
现场常见做法是:在系统运行24h后,同步记录压差与风量数据,若偏差超过设计值的10%,优先排查风阀位置或密封件状态。
验证与调整方法
该主题的验证需在净化空调系统连续运行24小时后进行,核心步骤为使用补偿微压计(如YJB-150,量程0~1500Pa)测量所有相邻空间静压差。
合格标准明确:不同流向洁净室之间压差≥4.9Pa,洁净区与一般区压差≥9.9Pa(对应GB 50073-2013中洁净区与非洁净区≥5Pa、与室外≥10Pa的基准)。
记录数据时需同步监测温湿度(18℃-28℃,相对湿度45%-65%),以排除环境波动对压差读数的干扰。
当实测压差不达标时,优先排查送风量与回风/排风量平衡。工程实践中,压差风量可通过换气次数估算:例如洁净室体积1000m³,目标压差15Pa,换气次数取3次/h,则压差风量为3000m³/h。
调整手段包括调节送风阀开度、增加回风管路阻力或安装定风量阀,确保压差稳定在设计值±5Pa范围内。若多次调整后仍无法达标,需检查门缝密。
技术决策前提
- 明确该主题的适用边界条件(工艺类型、洁净等级、环境限制)。
- 核对相关规范对当前场景的具体要求。
- 评估技术方案与预算、工期、运维成本的匹配度。
