化学实验室通风设计：从标准选型到系统落地

化学实验室通风设计为什么不能凑合

化学实验室通风设计是实验室建设中最容易被低估、却最容易出安全问题的环节之一。化学实验中产生的挥发性有机物、酸雾、粉尘和有毒气体如果无法被有效排出，不仅影响实验结果，更直接威胁实验人员的健康。根据 JGJ 91-2019《科学实验建筑设计规范》和 GB 50736《民用建筑供暖通风与空气调节设计规范》的相关规定，化学实验室必须根据工艺特点设置可靠的通风系统，通风量的确定应通过计算得出，不能凭经验随意估算。

在实际项目中，森培环境团队经常遇到两类典型问题：一是新建实验室在土建阶段没有预留足够的通风井道和屋面排风设备基础，导致后期改造困难；二是改造类项目受限于原有建筑结构，通风系统的风管走向和排风口位置不够理想。化学实验室通风设计需要从建筑条件、工艺布局、设备选型和控制系统四个维度统筹考虑，而不是孤立地选一台风机、配几段风管就能完成。

化学实验室通风设计必须掌握的核心标准

化学实验室通风设计涉及的标准体系较为庞杂，但以下几项是最常见的引用依据：

JGJ 91-2019《科学实验建筑设计规范》是目前国内实验室设计最直接的技术标准，其中第 5 章专门对供暖、通风与空气调节提出了系统性要求，包括最小换气次数、气流组织原则、通风柜面风速等技术指标。标准全文可在住建部标准公开平台查阅（https://www.mohurd.gov.cn）。

GB 50736-2012《民用建筑供暖通风与空气调节设计规范》虽是针对民用建筑的通用标准，但其关于全面通风量计算、风量平衡、热回收等方面的条款也常被实验室设计所引用。

对于涉及生物安全或感染性物质的实验室，还需同时执行 GB 50346-2011《生物安全实验室建筑技术规范》。检验检测类实验室则参考 GB/T 32146-2015《检验检测实验室设计与建设技术要求》，其中第 7 部分对通风与空调系统做了专项规定。

建议设计方在方案阶段就明确列出所依据的标准清单，并与审图机构提前沟通，避免后期因标准适用性问题导致返工。

化学实验室通风系统的风管走向和屋面排风设备布置示意

通风系统类型选择与关键参数

化学实验室通风设计中的系统选型通常分为三种基本模式：局部排风、全面通风以及二者组合的系统。局部排风以通风柜、万向排气罩、原子吸收罩等末端设备为主，直接捕捉污染源；全面通风则以房间整体换气为目标，用于稀释和排出残余污染物。

换气次数的确定是化学实验室通风设计的核心参数之一。参照行业实践经验，处于工作状态且有污染物产生的化学实验室，最小换气次数不应低于 6 次/小时；非工作状态下不宜低于 4 次/小时。当房间内存在多种性质不同的化学物质且操作频繁时，还应评估是否需要触发应急通风工况，此时换气次数可能需要提高到 12 次/小时甚至更高。

压差控制同样不可忽视。化学实验室通常维持相对走廊或相邻区域的负压状态，以防止污染物向外扩散。具体的压差值应按照工艺要求确定，一般建议在 5 Pa 至 15 Pa 之间。对于存放易挥发性试剂的气瓶间和药品库，也应设置独立的排风设施，并保持负压。

通风柜设计的技术要点

通风柜是化学实验室通风系统中最重要的局部排风设备。其操作面风速一般应控制在 0.4 m/s 至 0.6 m/s 之间——风速过低无法有效抑制污染物外溢，风速过高则可能产生涡流、扰动柜内气流，反而降低防护效果。通风柜的布置应避免处于送风口正下方或门口穿堂风区域，以防止气流干扰。

如果采用变风量（VAV）通风柜，其风量控制阀的响应时间不应大于 3 秒。这个指标在设计中经常被忽视，但直接关系到通风柜拉门开启瞬间的面风速稳定性。VAV 系统的送风量和排风量应联动控制，确保房间风量平衡。

排风处理与排放合规

化学实验室排风中可能含有酸雾、有机溶剂蒸气、颗粒物等污染物。当排放浓度或排放速率超出环保标准限值时，必须经过处理达标后方可向大气排放。常见的处理方式包括喷淋塔（用于酸雾）、活性炭吸附箱（用于有机废气）以及高效过滤器（用于颗粒物）等，具体选型应根据污染物的理化特性确定。

排风口的设置同样有规范要求。排风口宜高于屋面 3 米以上，出口最小风速不宜低于当地室外风速的 1.5 倍，并宜采取防雨措施。排风出口位置应避开建筑物的空气动力正压区和回流区，防止排出的气体被新风取风口重新吸入。

排风机房本身也应具备通风条件，机房换气次数不宜小于 3 次/小时。在发生火灾时，排风风机及管路上的防火阀宜保持开启状态，直至防火阀熔断关闭，以避免有毒烟气在管道内积聚。

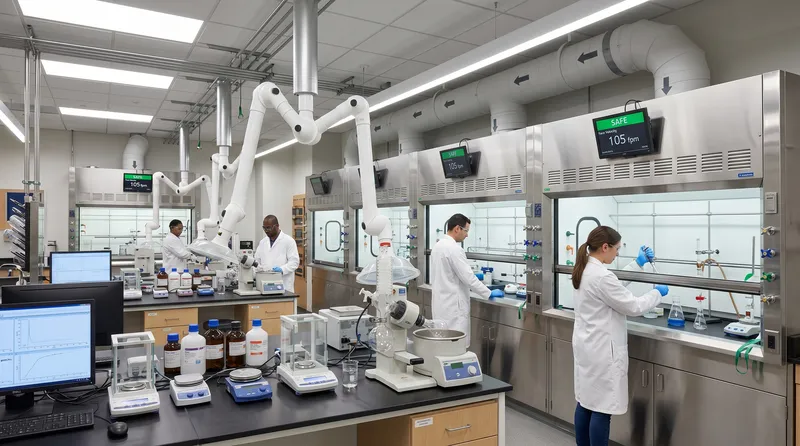

化学实验室通风柜及局部排风末端设备工作状态示意

设计中的常见误区和优化建议

较为常见的一个误区是忽视风量平衡计算。有些方案在确定了排风量后，送风系统只是简单匹配排风量，没有综合考虑维持负压所需的差值、室内温湿度控制对送风状态的要求以及人员卫生需求的最小新风量。正确的做法是取以下三项中的最大值：维持室内压差所需风量、满足温湿度和洁净度要求的送风量、满足卫生条件的最小新风量。

第二是变风量系统设计时没有合理评估末端同时使用系数。在一个大型化学实验楼中，不可能所有通风柜同时全开。合理确定同时使用系数（通常根据实验室功能和使用模式取 0.4 至 0.7）可以有效降低风机装机容量和运行能耗。

第三是忽略了排风系统防倒灌措施。当多台排风机共用一根立管或排风井道时，停机的风机支路上应设置止回阀或电动密闭阀，防止其他运行风机的排风倒灌进入停用区域。通向室外的排风管道末端也宜采取防倒灌措施。

FAQ：化学实验室通风设计常见问题解答

1. 化学实验室最小换气次数取多少合适？

工作状态下有污染物产生的化学实验室最小换气次数不应低于 6 次/小时，非工作状态不宜低于 4 次/小时。需要注意的是，这是最低要求，当房间内有高毒性物质操作或大量有机溶剂使用时，换气次数应相应提高。具体数值应结合工艺分析后计算确定，固定套用某一数值可能导致通风不足或能耗浪费。

2. 通风柜面风速多少最合理？

通风柜操作面风速一般控制在 0.4 m/s 至 0.6 m/s。这是行业长期实践中形成的推荐范围，既能有效抑制污染物外溢，又不至于因风速过高破坏柜内气流组织。对于操作放射性物质或高毒化学品的通风柜，设计标准可能要求更高的面风速，需查阅专项规范确认。

3. 化学实验室应该用定风量还是变风量系统？

需要结合实验室规模和使用模式判断。小型实验室（如 3 至 5 台通风柜）使用定风量系统结构简单、造价低，是常见选择。中大型实验室通风柜数量多但实际同时使用率不高时，变风量系统可以显著降低运行能耗。但 VAV 系统对风量控制阀、变频风机和自控系统的要求更高，初投资也相应增加，需要做技术经济比较。

4. 送风和排风必须联动控制吗？

对于变风量通风系统，送风量和排风量应联动调整，这是规范明确要求的技术措施。当某台通风柜拉门位置变化导致排风量改变时，房间送风量需相应跟随调整，以维持设定的压差稳定。对于定风量系统，虽然不存在实时联动需求，但仍需通过风量平衡计算确定送排风量的基准值。

5. 排风处理设备怎么选？

排风处理方案应根据实验室产生的具体污染物种类确定。无机酸雾常用湿式喷淋塔处理，有机溶剂蒸气常用活性炭吸附装置，颗粒物用袋式或高效过滤器。在实际选型时，需要评估污染物的浓度、排放速率以及当地环保排放标准的具体限值。森培环境建议在设计阶段就与环保设备供应商充分沟通，核实处理效率和更换周期。

6. 气瓶间需要单独设置通风吗？

需要。气瓶存放间应设置独立的通风设施，通常维持负压状态，防止泄漏气体在室内积聚并向相邻区域扩散。对于存放易燃易爆气体的气瓶间，通风系统还应满足防爆要求。

7. 化学实验室的送风需要经过过滤吗？

机械送风系统宜设置空气过滤器。过滤器的配置等级应根据室内环境要求（如温湿度精度、洁净度等级）和室外空气质量确定。在空气质量较差的地区或对实验精度要求较高的场合，可能需要配置初效加中效两级过滤甚至更高级别的过滤方案。

8. 实验室改造项目的通风设计有什么特殊注意事项？

改造项目的通风设计往往受限于原建筑条件。主要挑战包括：屋面是否有足够的空间安装排风设备和设备基础；竖井或外墙是否有位置敷设新增风管；结构承载力是否满足新增设备荷载。建议在方案阶段充分勘察现场条件，与结构专业协调确认，并在施工前做好管线综合排布，避免因建筑条件限制导致设计方案无法落地。

结语

化学实验室通风设计看似是暖通专业的一个细分方向，但涉及气流组织、污染物控制、系统控制和环保合规等多个交叉领域。从方案阶段的标准选型到施工图阶段的参数计算，再到调试阶段的系统联调，每个环节都需要严谨对待。森培环境在实验室设计与建设领域积累了大量实践经验，建议用户根据项目实际情况，在专业设计团队的配合下制定科学合理的通风方案。
