PCR 实验室压差梯度失效分析：从压差表读数到气流组织的逆向排查

引言

实验室设计装修远非隔墙与设备摆放，它是一套精密的环境控制系统工程。常见痛点在于前期规划与后期运行的割裂：通风柜面风速飘忽导致试剂挥发失控，功能区压差紊乱引发交叉污染，气路漏点让本底值永远超标。森培环境在十五年实战中反复验证，图纸上的完美分区往往在施工中崩塌——风管与消防管在走廊高位“打架”，VAV阀门响应延迟造成废气倒灌，这些细节直接决定了项目是顺利验收还是沦为反复整改的“烂尾”现场。一个可交付的实验室，其核心是让环境参数稳定服务于实验本身，而非成为科研人员的日常困扰。

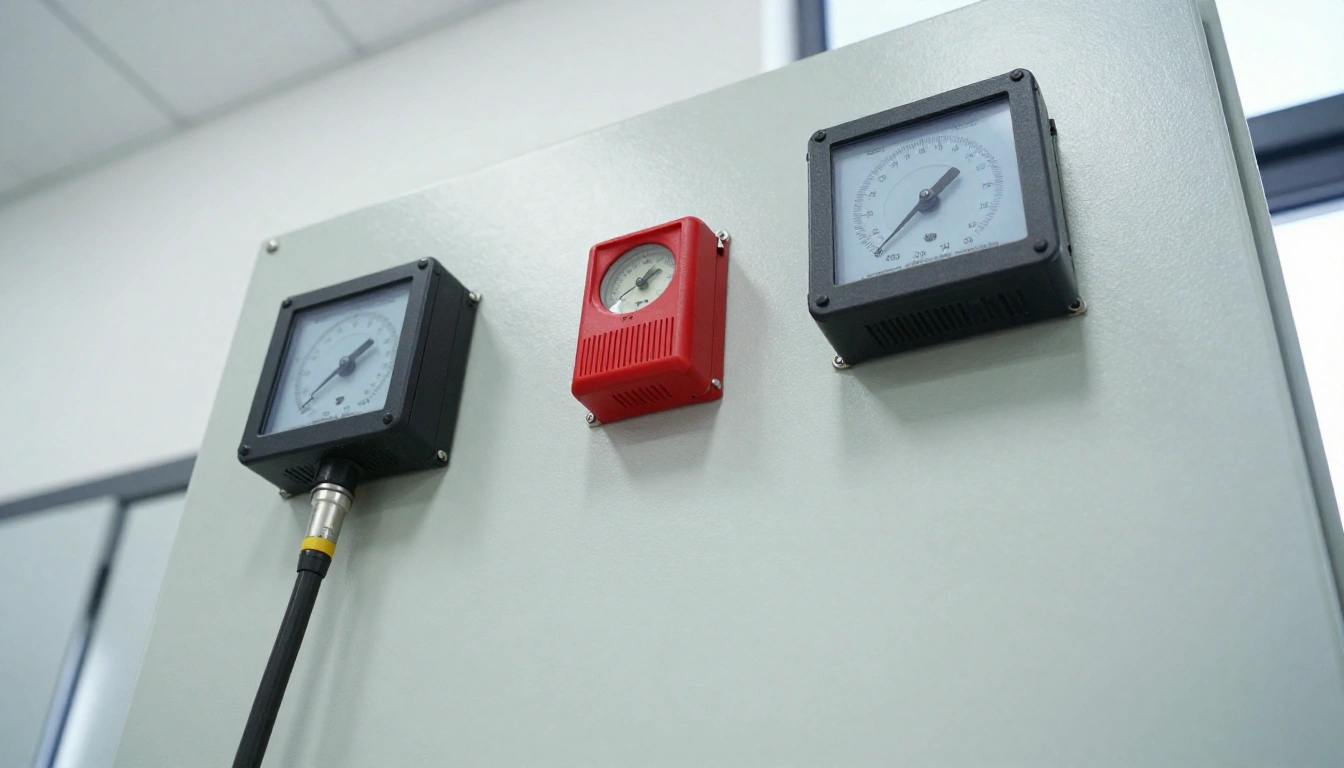

压差表读数异常：是传感器失灵还是真实流场崩溃？

压差表在撒谎，还是房间真的漏了？

看到压差表读数跳来跳去，先别急着骂传感器。很多时候，是流场先崩了，表才跟着乱。规范要求核心区压差梯度至少10Pa，但很多项目做完，门一开一关，读数能从15Pa掉到2Pa，半天回不来。这不是传感器故障，是送排风量根本没锁住，气流组织一塌糊涂。

甲方最烦这个。读数不稳，意味着异味可能从准备间倒灌进洁净走廊，实验员鼻子比传感器灵。他们不在乎你用了多贵的压差计，只关心门缝底下有没有风感，实验室的试剂味能不能被牢牢按在排风柜里。

问题往往出在施工协调上。我们见过太多案例，为了给巨大的排风管让路，把送风支管挤到了角落，风口离排风点太近，气流短路。或者，VAV阀反应慢，超过3秒，柜门一开，面风速瞬间掉到0.3m/s，废气直接逸出。这种设计在验收时肯定挂。

真实流场崩溃有几个典型特征。一是噪音突变，风在管道里“打架”，在拐弯处产生啸叫。二是即便把换气次数做到试剂间要求的15次/小时以上，角落依然有味道，说明气流死区太大。三是相邻房间门同时开启时，压差会形成“对流”，彻底失守。这需要从整体模块化洁净室的布局阶段就模拟流线，不是装修完了再调阀门能解决的。

排查时，先看大局。用风速仪测总送、排风口风量，核算是否满足理化室8-12次/h的换气要求。再查细节：风管软接是否脱落、房门密封条是否贴合、传递窗互锁是否有效。一个交钥匙工程的成败，就看这些隐蔽工程是否扎实。

森培环境的方案，从设计初期就用数字化模拟规避流场冲突，施工中严格管控风管平衡，交付时提供完整的压差调试报告。我们确保系统不仅读数准，更能经得起GMP验证中动态干扰的考验。

从门缝到传递窗：围护结构密封性的致命细节

围护结构漏风，是压差失控的元凶

实验室主任盯着压差表读数来回跳，第一个怀疑的就是空调机组。但十有八九，问题出在那些看不见的门缝、穿墙孔洞和传递窗密封条上。规范要求主实验室与走廊保持微负压，通常就10-15Pa。这点压差非常脆弱，一扇门底缝如果超过3毫米，或者传递窗的机械互锁密封不严，整个梯度就垮了。我们见过太多案例，PCR产物分析区与扩增区压差倒置，根源就是传递窗四周用普通玻璃胶随便一封，设备运行震动几个月就开裂漏风。

甲方最在意的不是理论数据，是实际感受：试剂间的气味会不会窜到办公区？晚上风机能不能调小，省不省电？验收时第三方拿着发烟管沿着门缝一扫，烟雾倒灌，现场直接否决。这种设计在验收时肯定挂。

密封不是打胶就能解决。墙体接缝、风管水管穿墙的套管、灯具开关插座这些开口，必须在彩钢板安装阶段就同步做密封处理。后期弥补，效果大打折扣。我们曾遇到一个项目，排风管震动噪音大，拆开吊顶发现，风管穿墙处预留的柔性套管根本没密封，噪音和漏风一起从夹层往走廊灌。

对于更高要求的洁净区或恒温恒湿间，围护结构密封更是生命线。这时模块化洁净室的整体式结构优势就显现出来，其工厂预制的墙板、顶板模块接缝有成熟的密封方案，现场拼装，漏风率远低于现场手工施工的彩钢板隔墙。这直接关系到GMP验证中的环境达标，是OQ（运行确认）环节的检查重点。

谈密封就必须谈换气。理化室8-12次/h的换气次数，试剂间15-20次/h的高换气，前提是送排风量精准。如果房间像个漏勺，计算再好的风量也会失效，VAV阀会一直处于最大开度追补风量，能耗飙升。面风速要求0.5m/s±10%，VAV响应时间<3s，这些都依赖于一个气密性良好的“容器”。

森培环境提供的交钥匙工程，从设计阶段就通过气流模拟规避风险，施工中严格管控围护结构密封节点。我们不仅交付实体实验室，更提供完整的DQ/IQ/OQ验证文件包，确保从设计到运行全程可控，一次通过验收。

VAV与定风量：排补风系统耦合失配的典型症状

排风一开，补风就跟不上了

VAV系统最怕的就是排补风脱节。你这边通风柜一拉开，变风量阀开始响应，排风量瞬间加大。如果补风机组反应慢半拍，或者总风量设计时就没留够余量，室内立刻形成负压。轻则门难推开，重则走廊的异味全被倒吸进来。我们去年在东莞一个药企项目就吃过亏，甲方抱怨一用通风柜，隔壁细胞房的培养基味道就飘过来了。一查，补风管径设计小了，VAV阀全开时补风量差了将近30%。这种设计在验收时肯定挂。

规范要求补风应能实时追踪排风变化，响应延迟必须控制在3秒内。但很多系统死在了信号传递和机组惯性上。面风速稳在0.5m/s±10%，不只是通风柜的事，它是整个风系统平衡的结果。补风跟不上，面风速就会飙高，导致能耗浪费；补风过量，又可能干扰生物安全柜等设备的操作窗口。理化室按8-12次/h换气算风量时，必须把通风柜的瞬时高峰值考虑进去，而不是取个平均值糊弄。

甲方不会跟你纠结PID算法，他们在意的是最直接的体感：实验室异味能不能在五分钟内散掉？头顶的风管噪音是不是一直嗡嗡响？每个月电费单数字吓不吓人？很多问题在调试阶段才会暴露，比如排风机和风管产生共振，低频噪音贯穿整个楼层；或者为了追排风，补风机常年高频率运转，轴承磨损异常快。

真正的痛点往往藏在施工细节里。我们见过最典型的案例是，排风主管和补风主管在设备层“打架”，为了绕开结构梁，风管被压扁了过，风阻大增，风机再怎么吼也达不到设计风量。这属于前期综合管线深化设计没做到位，后期改起来就是交钥匙工程的噩梦，拆吊顶、改路由，工期和成本全失控。想避免这种局面，前期用BIM做碰撞检查是底线。

• 症状一：压力场紊乱。开门时气流倒灌，洁净区与污染区之间压差梯度（10-15Pa）无法维持。这在PCR实验室或模块化洁净室是致命伤，直接关系到GMP验证的核心数据。
• 症状二：能耗失控。补风机组频繁启停或高负荷追频，电费惊人。尤其是冬天，补风不经过热处理直接送入，实验人员投诉“冷风袭背”。
• 症状三：系统振荡。排风阀与补风阀互相“较劲”，你追我赶，导致风量和压力持续波动，传感器读数像心电图。

解决耦合失配，关键在于把排补风系统作为一个整体来编程控制，并预留足够的动态余量。风机选型忌卡着设计点选，阀件响应时间必须作为硬指标写进合同。调试不是简单的风量平衡，而要模拟从最小通风量到最大通风量的全工况切换，记录下每一次切换的稳定时间。这本身就是DQ/IQ/OQ执行思路的一部分。

森培环境处理这类系统性匹配问题，会从动态模拟和冗余设计入手，确保交付的系统能经得起真实工况的冲击。我们从设计到GMP验证支持，提供的是有据可查的完整闭环。

生物安全柜与房间压差的博弈：谁主导了气流？

气流主导权的核心是压差梯度

生物安全柜和房间压差不是谁主导谁，而是必须形成稳定的动态平衡。规范要求核心工作区对相邻缓冲间保持负压，但很多设计把生物安全柜的排风量算作房间总排风的一部分，这就埋了雷。一旦安全柜玻璃窗开启高度变化或过滤器阻力增加，柜内排风量波动，房间的总排风量就变了，压差瞬间漂移。我们遇到过最典型的现场：下午验收时压差达标，晚上安全柜全开做实验，走廊门一开，气流直接倒灌进核心区。这种设计在验收时肯定挂。

甲方嘴上关心流程合规，心里盘算的是实验室有没有怪味、风机噪音会不会吵到隔壁办公区、以及电费单子会不会吓人。所以，博弈的解决方案是物理隔离：为关键生物安全柜设置独立排风管与风机，与房间排风系统彻底解耦。房间压差由专用的变风量阀控制，响应时间必须压到3秒以内，去应对门的开关扰动。安全柜则在其专属管道里运行，互不干扰。这样，房间能稳定维持-15Pa的梯度，安全柜面风速也能牢牢锁在0.5m/s±10%的区间。

施工里常见的跟头，是排风管路径没规划好。特别是后期加装的独立风管，在设备层里和空调管、水管打架，被迫急转弯，导致风机负载变大，噪音和震动直接传到楼下精密仪器室，投诉电话就没停过。这不是风机本身的问题，是系统集成时没做三维模拟，管路布局吃了亏。要想避免这种返工，就得在前期用BIM把路由碰撞都扫干净，这本身就是交钥匙工程能力的一部分。

真正的难点在于长期运维。过滤器阻力会随着使用时间增加，如果系统没有设计合理的监测和补偿机制，面风速和压差都会慢慢失准。这就要求在DQ/IQ/OQ验证阶段，不仅要测静态数据，更要模拟动态场景，比如同时开关门、启停安全柜，验证系统的抗干扰能力。只测一个静态压差值的验收，都是自欺欺人。

森培环境处理这类问题，习惯从整体气流组织入手，将生物安全柜作为独立风控单元纳入模型。我们提供的不仅是设备安装，更是包含动态验证的完整压差解决方案，确保从调试到后期运维，气流主导权始终清晰可控。

缓冲间形同虚设：人流物流对压差梯度的瞬时冲击

缓冲间不是个门洞

很多图纸上画个缓冲间，就以为压差梯度稳了。门一开一关，气流瞬间短路，里间的洁净区或负压区直接暴露。规范要求缓冲间两侧压差应维持在10-15Pa，但很多项目忽略了缓冲间的体积和换气次数。一个不到3平米的小隔间，换气不足15次/小时，根本来不及“冲洗”开门带入的空气扰动。人流物流交叉的瞬间，压差表指针能抖到5Pa以下，这种设计在验收时肯定挂。

甲方最在意什么？不是压差数字多漂亮，是实验室里有没有异味，开关门时气流会不会倒灌。我们见过太多案例，缓冲间做得像个摆设，实验员端着样品进出，里间PCR室的产物气溶胶直接被带出来。核心在于缓冲间的自净能力要强，送排风量必须独立计算，不能简单从主房间风管上接个三通就了事。VAV系统在这里要能快速响应，阀体反应时间必须压到3秒以内，否则门都关上了，风量还没调整回来，等于白设。

施工上有个常见痛点：为了省空间或图方便，缓冲间的送风口正对着门。一开门，送风气流直接被“吹”到走廊，反而破坏了压差梯度。正确的气流组织应该是送风口在房间内侧上部，排风口在近门处下部，形成定向气流。我们处理过一个旧楼改造项目，原有风管在走廊里已经打得密密麻麻，缓冲间新增的独立风管根本装不上去，最后只能牺牲吊顶高度，做成明管，既难看又有噪音震动风险。这种前期规划不足的坑，在所谓的“交钥匙工程”里最容易被掩盖。

真正的解决方案，是把缓冲间当作一个独立的微环境来控制。对于有升级或改造需求的客户，采用“模块化洁净室”的思路来构建缓冲区域，反而更可靠。预制好的墙体模块、集成好的送排风机组，风量和压差在出厂前就完成预调，现场对接管道即可。这比土建隔墙再现场安装风阀、传感器要稳定得多，也为后续的“GMP验证”省去了大量调试不确定性的麻烦。

森培环境处理这类问题，习惯从整体气流模拟和后期运维成本倒推设计。我们提供的不仅是图纸，更是一套经过DQ/IQ/OQ验证的、可稳定运行的压差保障体系。

设计预判与调试补救：在竣工图上标记气流短路点

竣工图上的气流陷阱

竣工图不是摆设，是最后一道防线。很多气流短路点，图纸阶段就能预判，但往往被“按图施工”四个字掩盖。最典型的，是试剂储存间与相邻普通实验室的送回风口布局。规范要求试剂间换气次数要达到15-20次/h，形成相对负压。但如果它的回风口与隔壁实验室的送风口只隔了一道轻质隔墙，直线距离不到两米，这负压就形同虚设。高浓度废气分子会顺着压力差，直接“溜进”隔壁房间。这种设计在验收时肯定挂，甲方第一个闻到的就是串味。

调试阶段的补救，被动且昂贵。我们见过太多现场：因为前期布局没抠死，后期只能靠调大风量、猛加换气次数来勉强达标。带来的直接后果是能耗飙升，风机吼叫，排风管在吊顶里共振，低频噪音让精密仪器都没法用。甲方最在意的，不就是异味能不能散掉、噪音大不大、后期电费单吓不吓人吗？VAV系统理论上能节能，但前提是响应够快。调试时务必卡死VAV阀响应时间<3s，否则柜门一开一关，异味倒灌的投诉电话就来了。

真正的预判，是把调试逻辑前置于设计。比如理化实验室，要求面风速稳定在0.5m/s±10%。图纸上不能只画个通风柜，得算清楚同一支管路上同时开启的柜子最大组合风量，核对风机曲线。否则就会出现末端的柜子面风速死活上不去，而近端的柜子噪音惊人的窘境。这涉及到整个风管系统的水力平衡计算，是交钥匙工程里最考验功力的部分，绝不是把设备堆进去就能通电运行的。

施工中另一个高频痛点，是气路。图纸上漂亮整齐的汇流排，到了现场可能因为管道应力没释放，或者接头扭矩没控好，导致压力表指针轻微摆动。这种微小的压力波动，对于原子吸收这类设备就是干扰源。所以，竣工图上还得标记出所有气路阀门和检修口的位置，方便后期GMP验证中的IQ（安装确认）环节逐点核查。图纸的深度，决定了后期运维的难度。

森培环境在交付实验室时，图纸与现场调试数据是闭环的。我们从DQ（设计确认）阶段就介入，确保所有预判的风险点都有应对预案，支撑项目顺利通过最终的PQ（性能确认）。
