洁净室压差、温湿度与洁净度等级的联动控制清单

洁净度等级是净化工程的生命线，直接决定投产后的良品率与合规性。森培环境在十三年EPC实战中发现，超过六成的项目纠纷源于初期等级定义模糊或测试方法错位。这不是简单的数字选择，而是一套贯穿设计选型、施工控制与验证体系的因果链。

甲方常踩的坑，往往是从误解ISO 14644-1的采样逻辑开始的。

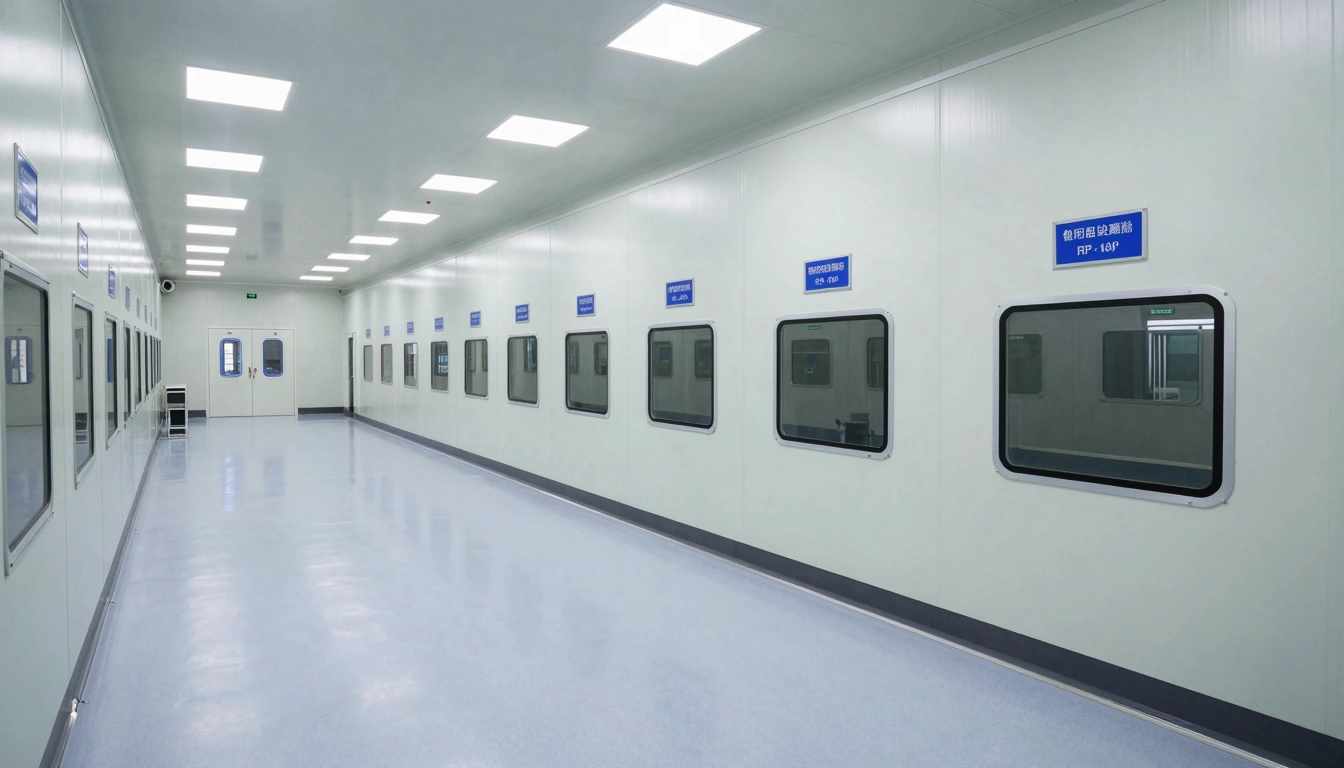

洁净度等级对压差与温湿度的反向约束

压差与温湿度：被等级锁定的变量

洁净度是设计起点，它反向锁定了压差与温湿度的调节范围。这不是选择题，而是因果链。等级定了，气流组织形式和换气次数就基本框死，后续参数都是被动适配。

我们曾遇到一个案例。甲方要求万级洁净室，却希望将室内正压差控制在5Pa以下以节省能耗。这几乎不可能实现。根据国内主流设计规范，洁净区与非洁净区压差不应小于5Pa，与室外则不小于10Pa。

过低的压差无法抵御开门等扰动，粒子必然倒灌，等级瞬间失守。

温湿度控制同样受制于此。高换气次数意味着巨大的冷热负荷。森培环境在施工中，经常需要为风管加装更厚的保温层，甚至预冷预热盘管，这都是为了应对高速气流带来的温湿度波动。

回风系统的设计更是关键，例如高架地板回风，其开孔率必须精确计算，否则回风速度不均会直接破坏气流流型。

把等级看作总阀门。它一拧开，后面管道的流量和压力就都有了定数。试图在末端大幅调整压差和温湿度而不动摇等级，是本末倒置。工程复盘里，多数运行偏差都源于此处的妥协。

压差失控对洁净度等级的连锁破坏路径

压差失控是洁净度失效的典型前兆。它直接破坏了气流定向流动的物理基础。

连锁破坏的路径

压差一旦失衡，污染气流便会反向侵入。我们处理过某药厂项目，因施工中高效送风口与回风夹道间距过近，导致气流短路。压差表读数看似正常，但实际流场已乱。

核心问题在于，压差是“结果”，流场平衡才是“原因”。只盯着压差数值，忽略了GB 50073-2013 第6.2.1条强制要求的“维持一定压差”的根本目的——确保气流从洁向污单向流动。

这直接导致粒子沉降规律被打破。洁净室自净能力下降，粒子会持续累积。即使短期内粒子计数未超标，但趋势已变坏。根据GB 50073-2013附录A，高等级洁净室测试周期最长也就6个月，压差失控会大幅缩短这个有效周期。

对甲方而言，最隐蔽的风险是“假压差”。施工中，若调节阀安装不当或风管局部阻力突变，都可能造成压差传感器处数据达标，而工作面的实际压差和气流早已不合格。这种问题在调试后期很难彻底整改。

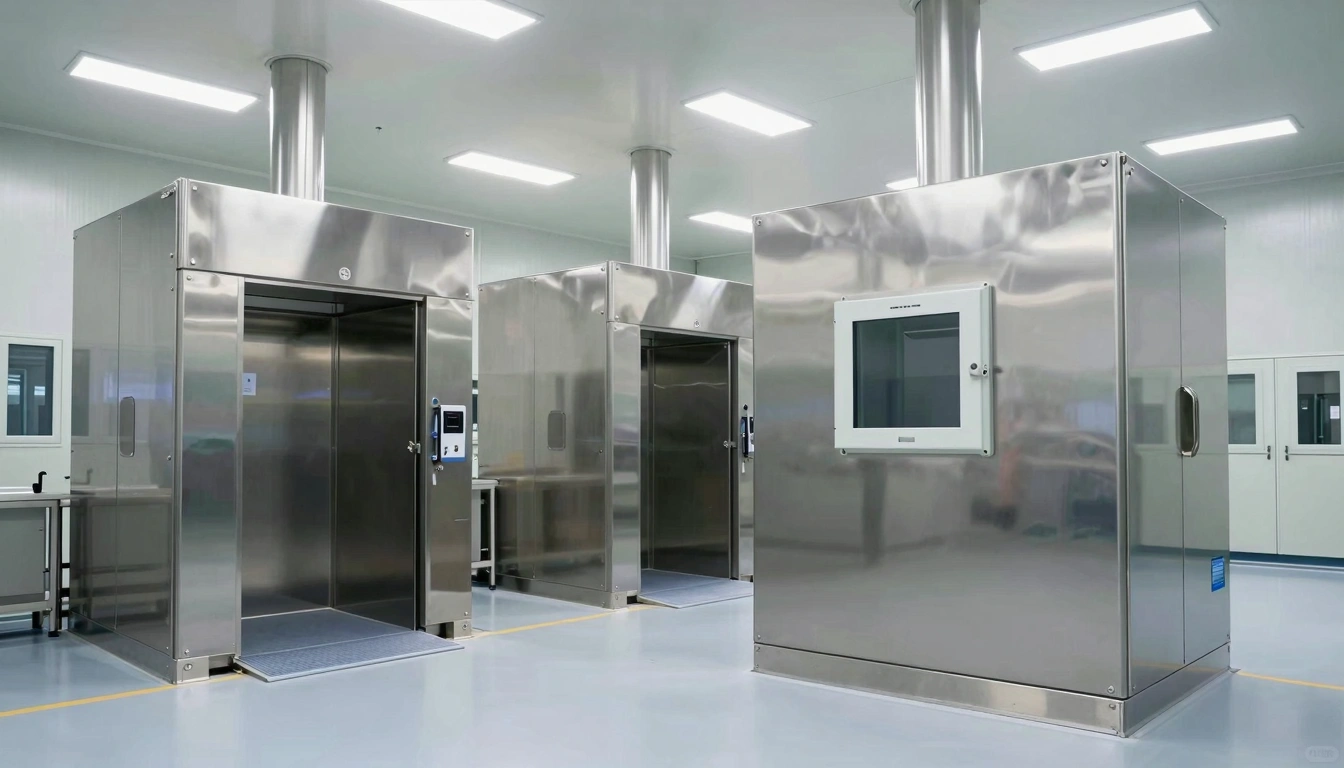

温湿度作为洁净度等级的隐性干扰变量

洁净度达标，温湿度失控，项目照样失败。这不是理论，是森培环境在多个半导体项目复盘时发现的规律。

温湿度如何干扰粒子数

温湿度波动直接影响空气流动与粒子行为。湿度偏高，金属表面易凝露，腐蚀产尘。温度梯度大，形成局部气流扰动，使已沉降粒子重新悬浮。我们见过因恒温恒湿机组调试不当，导致洁净室内粒子数周期性超标，根源在此。

测试时，粒子计数器测的是瞬时结果。若温湿度传感器布点远离核心工艺区，或未与净化空调系统联动，数据就是失真的。JGJ71-90要求传感器装于作业区附近，正是为了捕捉真实环境。光刻机要求23℃恒温，运输尚且如此，运行环境更需苛刻的稳定。

施工中，风管保温的接缝处理、加湿蒸汽管的材质选择，这些细节都决定了温湿度场的均匀性。一个阀门的漏气，足以在局部形成干扰源。甲方常只盯着最终的粒子计数报告，却忽略了环境参数的稳定是那个“1”，洁净度是后面的“0”。

联动控制清单：从设计妥协到运维陷阱

联动控制清单的隐蔽陷阱

洁净度的实现，远不止风机与过滤器。联动控制清单是设计妥协的重灾区，直接埋下运维陷阱。

很多清单只写“风机与风阀联锁”。这太粗糙。我们见过为省预算，将调节风阀换成开关阀。系统失去风量微调能力，房间压差像跷跷板。

真正的风险在于传感器冗余与校准缺失。清单上“压差传感器”一项，甲方往往忽略其安装位置与定期校准要求。一个失准的传感器会让整个自净逻辑失效。

ISO标准对自净时间有明确要求，例如千级不大于15分钟。这背后需要换气次数与启停逻辑的精准配合。清单若只提次数，不提达到该次数的响应时间，验收时必起纠纷。

表格对比的核心是“可验证”。像“模拟量输出（AO）控制阀门”，验收时必须按梯度指令测试并记录，这是森培环境从调试教训里总结的硬指标。

清单的深度决定了系统的“智商”。一个模糊的联动清单，后期会被迫打满补丁，维保成本飙升。把控制逻辑当成钢筋水泥一样写进清单，洁净环境才稳得住。
