效果图里的隐形雷区：气路点位与紧急喷淋的施工可行性复盘

引言

实验室装修效果图，远不止是空间美学。它是一份被高度浓缩的技术承诺书，直接决定了未来数年的运维安全与效率。我们见过太多案例：效果图上通风柜布局惊艳，实际安装后却发现主管道在走廊吊顶内与消防管“打架”，导致排风量永远达不到设计值；彩图中各功能区泾渭分明，却忽略了物流通道的净宽，大型仪器设备根本进不了场。森培环境在十五年实战中反复验证，一张合格的效果图，必须能逆向解构出完整的机电系统逻辑与施工可行性。效果图阶段若埋下隐患，后续施工就是一场昂贵的纠错游戏——这种前期疏漏，在工程验收时肯定挂。

效果图美学与管线物理空间的冲突解析

效果图里的静好，管线里的战场

效果图追求的是横平竖直的秩序美学，但实验室的物理空间是三维管线厮杀的战场。设计师笔下的宽敞走廊，往往在施工图深化阶段就被风管、水管、桥架和工艺管道瓜分殆尽。最典型的冲突发生在吊顶内：设计师预留了统一的600mm净高，但实际施工中，800×400的主排风管、300×200的补风管、DN150的UPVC废气管，再加上强弱电桥架，必然在走廊交汇处“打架”。强行按效果图标高安装，要么牺牲管径影响风量，要么挤压检修空间。这种妥协出来的系统，后期风管震动噪音大是必然结果。

美学妥协功能，隐患就埋下了。通风柜面风速要求稳定在0.5m/s±10%，这依赖VAV阀的快速响应。如果为了美观将阀门装在难以检修的吊顶深处，或者风管路径弯折过多，阀门的响应时间很容易超过3秒。现场就遇到过，实验员一开柜门，VAV反应迟缓，柜内瞬间负压不足，导致异味倒灌到室内。甲方不会记得效果图多漂亮，只会质问“实验室的异味怎么散不掉”。

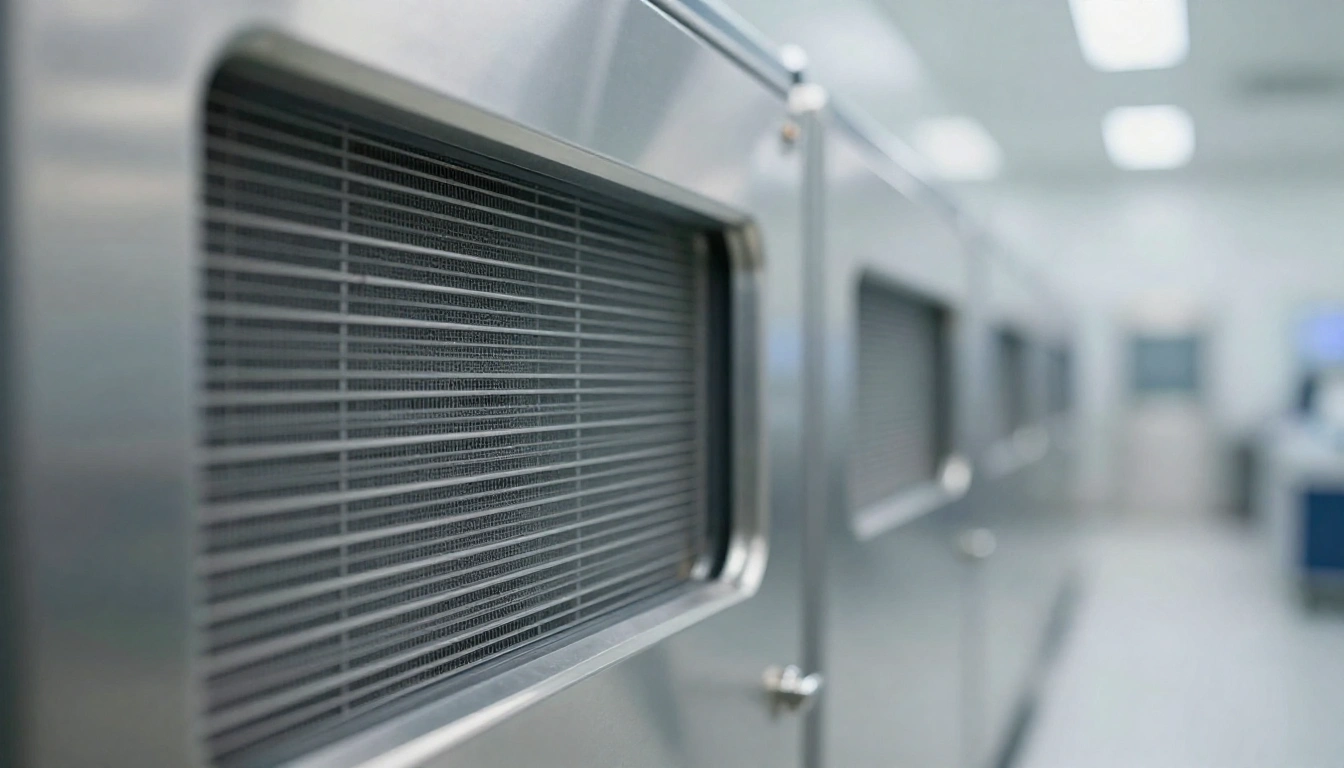

换气次数是另一个重灾区。效果图里只标注空间名称，但我们必须按功能核算风量。理化室8-12次/h，试剂储存间需要15-20次/h，这是规范要求的底线。但设计师为了整体吊顶造型，常把不同功能房间的回风口统一尺寸和样式，导致实际风量分配不均。试剂间换气不足，挥发性气体累积；普通区域风量过大，白白浪费能耗。甲方最终在意的，正是这“后期运维省不省电”。

一个真实的施工碎片：某项目效果图中，精密仪器室整洁无物。实际呢？原子吸收罩的排风管、万向罩的柔性管道、独立的气路管道和高精度防震台的基座，都需要在结构楼板上精准定位预埋。图纸上漏掉一个，后期就是明装打穿，破坏效果也影响功能。这种设计在验收时肯定挂。

把效果图当作战术地图，而不是竣工标准。所有美学呈现，必须建立在管线综合排布（BIM碰撞检测）和系统计算数据之上。森培环境的交付，始于图纸的深度协同，终于系统的稳定运行。我们从DQ（设计确认）阶段就介入，确保PQ（性能确认）一次通过，交给你一个真正能用的实验室。

紧急喷淋：从图纸点位到实际水压与排水路径的验证

图纸上的喷淋点，水能喷出来吗？

效果图上画个圈，现场就真能出水？这是自欺欺人。紧急喷淋的核心不是点位，是水压和排水路径。图纸上标注了位置，但主管路从哪里接？水压够不够？很多项目直接从楼层生活水管引水，压力只有0.2MPa，喷淋头水流软绵无力，根本冲不掉腐蚀性试剂。规范要求工作压力不低于0.4MPa，必须独立增压。

排水更是重灾区。设计院往往只画个地漏符号，实际施工时，排水管径、坡度、防腐蚀材质全被忽略。我见过一个项目，喷淋排水用了普通PVC管，排强碱废水不到半年就脆化渗漏，楼下天花板全毁了。排水路径必须明示：从地漏到防腐蚀集水坑，再到中和处理或专用收集罐，全程无缝对接。排水管径不能小于DN75，坡度要大于1%，否则废水积在管道里，本身就是隐患。

验收时，甲方只关心这三件事

甲方不会盯着规范条文看。他们只在乎：喷的时候水压猛不猛，地面水能不能瞬间排走不留积水，后期会不会堵。你跟他讲系统多完善，不如当场演示一次。打开阀门，水柱必须能在1秒内达到规定高度且覆盖全身，关闭后地面积水应在30秒内通过箅子排净。做不到，验收肯定挂。

这里有个施工碎片：很多工地为了吊顶美观，把喷淋的给水管和排风管、空调管挤在同一个狭窄的夹层里。结果风管震动导致水管接头松动，后期轻微渗水，泡坏了吊顶和电线。这种隐蔽工程的问题，等发现时已经酿成损失。

• 水压验证：末端动态压力需≥0.4MPa，建议设置独立稳压泵，并旁通市政供水。
• 排水验证：进行满负荷排水测试，检查地漏箅子过水能力及管道坡度，确保无倒坡。
• 联动验证：声光报警器必须与阀门联动，且在主要通道清晰可闻可见。

实验室系统是个整体，喷淋只是安全底线的一环。它的可靠运行，依赖于前期精准的设计确认（DQ）与严格的性能确认（PQ）。森培环境在交付实验室时，会从水、电、风、气整体联调出发，确保每一个安全设施都不只是图纸上的符号，而是经得起验证的实体。我们提供从DQ到PQ的完整验证文件，让验收不只是走过场。

高密度气路点位下的施工容错与检修通道预留

气路密了，路就窄了

效果图上气路点位排得整齐，那是给甲方看的。真到了现场，高密度意味着管路、桥架、风管在吊顶里必然打架。图纸上画条线简单，实际施工时，DN15的气路管和300×200的排风管抢同一个空间是常态。走廊吊顶检修口开在哪，直接决定了日后运维是举手之劳还是大动干戈。

检修通道不是规范里的数字，是经验换来的教训。我们吃过亏，气路汇流排压力波动，查了半天才发现是隐藏在设备背后的软管被机柜压到了，就因为当初没留够侧向维护空间。规范要求检修通道净宽不小于0.6米，但实际操作中，面对两排背靠背的气瓶柜，这个宽度只够侧身。我们的做法是，在平面布局阶段就模拟运维路径，气瓶更换车需要多大的回转半径，阀门扳手需要多大的操作角度，这些都得在图上“走”一遍。

甲方最在意什么？他们嘴上问的是气路稳不稳定，心里盘算的是实验室有没有异味、设备旁边噪音大不大、以后电费单子吓不吓人。气路设计容错率低，一个接头漏气，可能直接导致气质联用仪停机，实验数据全废。更常见的是，为了抢工期，气路做完保压测试就封吊顶，后期某个阀门微漏，查漏就得拆大片天花板。

VAV系统响应时间要求小于3秒，这不是为了数据好看，是为了钱。反应慢了，异味倒灌，实验员第一个投诉；反应一直过快，风机频繁变速，能耗飙升。理化室换气次数8-12次每小时，试剂间要冲到15-20次，这风量背后是实打实的电费。好的设计，是在安全与节能之间找到那个平衡点，而不是简单地堆高换气次数。

说个具体的痛点：气路采用集中供气，汇流排压力波动是运维的噩梦。尤其是当多个分析仪器同时开启或关闭载气时，压力不稳直接体现在色谱基线上。这种设计在验收时肯定挂。必须在设计阶段就计算峰值用量，并考虑足够的缓冲装置或独立调节回路，而不是指望减压阀能解决所有问题。

效果图呈现静默的美，而施工图必须预演动态的乱。把检修通道视为生命线，预留的不仅是空间，是未来十年运维的成本与便利。我们交付的不只是工程，是从设计确认（DQ）到性能确认（PQ）的全链条可验证系统，确保每个阀门可触及，每处风险可控制。

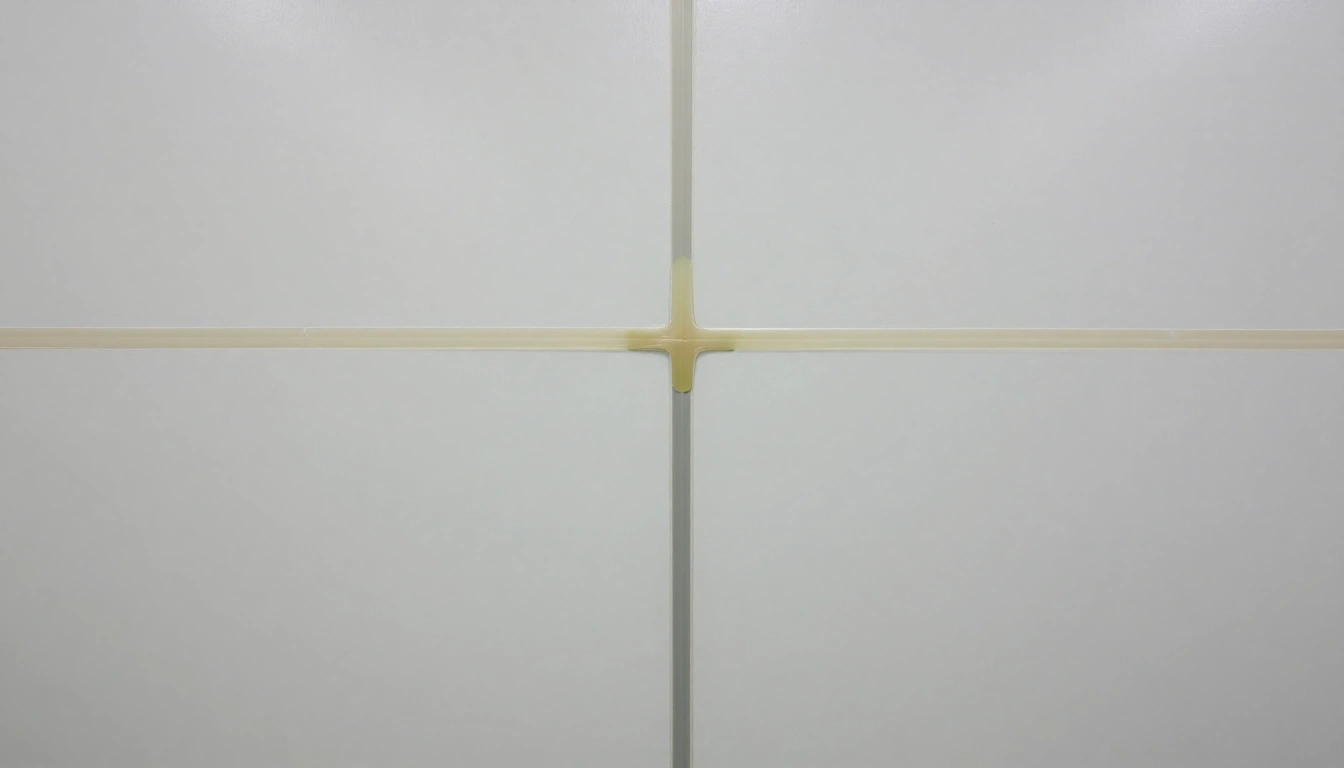

装饰面层背后的结构：龙骨与管线打架的现场妥协方案

龙骨间隙里的风管与桥架

效果图上的装饰面层平整光滑，但支撑它的龙骨背后，是风、水、电、气的战场。实验室的通风管道直径动辄400mm以上，强电桥架、弱电线槽、工艺冷却水管、特气管道，全部要在有限的吊顶空间内排布。这里没有妥协，只有精确到毫米的BIM碰撞检测。一旦打架，最常见的就是牺牲装饰层高度，或者让风管“压扁”过梁，但后者会直接导致风阻增大，风机全压不够，末端面风速根本达不到0.5m/s±10%的稳定要求。

我们吃过亏。去年一个项目，为了给中央台万向罩让路，把一段主排风管做了两个急转弯。现场调试时，VAV阀响应时间拖到5秒以上，通风柜一开一关，废气倒灌的异味立刻飘出来。甲方当场就皱眉头。实验室异味能不能快速散掉，是甲方最敏感的神经，这直接关系到验收结论和日后使用信心。

所以，龙骨体系的设计必须优先为风管让路，保证风道顺直。规范要求理化室换气次数8-12次/h，试剂储存间更要做到15-20次/h，风阻一大，这些数据全是空谈。风机被迫在高负荷下运行，带来的另一个恶果就是噪音。我们测过，一根固定不牢的排风管在高速气流下产生的低频震动，传到楼下精密仪器室，噪音值能超标10分贝。

看不见的运维成本

龙骨和管线的排布方式，直接决定了后期运维省不省电。风管多一个弯头，风机能耗可能增加5%-8%。VAV系统要稳定，前提是管路静压控制得当，这要求设计初期就得算准管径和路径。很多方案为了画面好看，把检修口藏在不起眼的角落，后期更换高效过滤器或检修阀门，工人得拆掉大半块天花，这种设计在验收时肯定挂。

真正的痛点往往藏在细节里。比如，穿过龙骨的工艺水管保温没做好，夏季吊顶里冷凝结露，水滴腐蚀龙骨和下方的电缆。又比如，气路管道未做独立支架，依附在风管上，排风机的震动长期传导，导致气路接头微漏，气质谱仪基线永远不稳。

我们做方案，效果图只是表皮。我们从结构层开始统筹，确保系统可靠、运维经济。DQ设计确认和PQ性能验证，我们提供的是整套可被验证的数据闭环，确保交付的实验室能真正用得住。

动态工况模拟：使用率变化对气路压力稳定性的冲击

动态模拟不是画图，是给系统做压力测试

效果图上的气路都是静态的，但实验室是活的。今天可能只开两个通风柜做样，明天全员上马同时启用八台设备，用气量能从5L/min瞬间飙到40L/min。这种动态冲击下，管道末端的压力波动能超过0.2MPa，直接导致气相色谱仪熄火、原子吸收光谱数据漂移。规范要求气路压力稳定，但条文不会告诉你，支管突然关闭产生的“水锤效应”会在铜管里咣当响，接头漏气往往就从这里开始。

我们模拟的核心，就是揪出这些“瞬间”。比如，当三楼所有通风柜的VAV阀在3秒内同时响应，楼顶风机变频加速，这时候位于二楼的精密仪器排气罩，它的面风速还能不能锁死在0.5m/s±10%的区间？很多设计忽略了这个联动，结果就是通风柜一开，万向罩的捕集效率立刻垮掉，有机溶剂味道全散在房间里了。甲方不在乎你用了多贵的阀门，他们在意的是实验室有没有怪味，仪器数据稳不稳定。

一个真实的痛点：气路汇流排的压力波动。我们见过太多项目，为了省钱用了单路供气，或者减压阀组配置不合理。当多个点位同时大流量用气时，汇流排出口压力像心电图一样起伏，下游的精密减压阀根本来不及反应。等传到终端，压力早就超差了。这种设计在验收时肯定挂，因为PQ（性能确认）阶段一定会做最大负荷同时启停测试。

动态模拟必须把通风和气路绑在一起算。理化室按8-12次/h换气，但那是基于平均使用率。瞬间所有柜子全开，实际换气次数能冲到20次以上，能耗飙升。我们的策略是，通过模拟预判这些高峰时刻，在风机选型和变频控制逻辑里就打好余量，避免后期为了风量不够而盲目调高频率，那种刺耳的风管震动噪音就是这么来的。省电不是靠关小阀门，是靠系统本身能聪明地应对变化。

的方案，从动态模拟开始就紧扣DQ（设计确认）要求，确保系统架构经得起真实工况冲击。我们的交付直接对接PQ验证，保证从图纸到现场，压力始终稳得住。

验收前必须进行的压力测试与紧急切断联调

压力测试不是走过场，是给系统上刑

效果图画得再漂亮，系统跑不起来全是白搭。验收前的压力测试和联调，就是给整个通风和自控系统上刑。别指望所有设备都按铭牌参数跑，现场风阻、管道走向、阀门损耗全是变数。规范要求是底线，甲方要的是结果：门一开一合，实验室里没异味；仪器全开，噪音不吵人；系统别像个电老虎，天天烧钱。

核心就测两样：静压和动压。先关死所有排风末端，让风机打到最大静压，查风管漏不漏。我们吃过亏，一个标段做完，排风量死活不达标，最后发现是竖井里的防火阀没装严，漏风像漏筛子。动压测试看平衡，每个通风柜的面风速必须稳在0.5米每秒，正负不能超10%。VAV阀的响应时间是关键，超过3秒，柜门一拉，废气就可能倒灌回来。上次有个项目，阀体选型不对，反应慢半拍，实验员一用就抱怨有味道，这种设计在验收时肯定挂。

联调是逼出自控系统的真本事。模拟紧急切断，不是只停风机就完事。要联动气路、补风、空调。我们常遇到气路汇流排压力波动，主阀一关，支路压力骤降，精密仪器直接报警。补风跟不上排风切断的速度，室内瞬间形成负压，洁净区的门都拉不开。这些细节，图纸上不会写，但甲方天天用。

数据要硬，但不能只堆数字。理化室换气8到12次每小时，试剂间冲到15到20次，前提是噪音可控。风机转速一高，风管震动噪音就来了，尤其是管道在走廊里和消防管、桥架打架被迫改道的地方，共鸣声能把人逼疯。测试时务必带分贝仪，甲方对低频嗡嗡声零容忍。

最后说个施工痛点，排风管震动噪音大，十有八九是风机基础减震没做透，或者软连接当成了摆设，硬碰硬传导。这不是小毛病，是后期无法根治的顽疾。

我们交付实验室，从设计图纸到压力测试联调，贯穿完整的DQ（设计确认）与PQ（性能确认）流程。我们确保系统不仅通过验收，更能经得起长期使用的考验。
