实验室新风系统怎么选？管道式与无管道式的适用场景和关键参数

实验室的新风系统和普通办公楼的新风有本质区别。办公楼的新风主要解决”闷不闷”的问题，而实验室的新风系统要同时承担三个任务：补充洁净空气、排出有害气体、维持压差方向。选错了类型或参数配错了，轻则能耗高、检测不过关，重则有害气体外溢、危及人员安全。

管道式 vs 无管道式：不是越贵越好，关键看场景

实验室新风系统分两条技术路线，各有适用边界：

管道式新风系统

通过集中式新风机组和风管网络，统一处理和分配新风。

适合什么场景：

• 新建实验室或整体改造项目
• 需要精确控制各房间压差的场景（如BSL-2实验室、PCR实验室）
• 有通风柜、排毒柜等需要大风量排风补偿的区域
• 多个功能区需要不同风量的复杂实验室

优势：风量分配精准、压差可控、可配多级过滤和全热回收。 劣势：需要吊顶空间走管、施工周期长、后期改布局比较麻烦。

无管道式（分布式）新风系统

在各房间独立安装壁挂或柜式新风机，不走集中管路。

适合什么场景：

• 老旧实验室局部改造，没有条件走管道
• 独立小空间（如单间仪器室、样品存放间）
• 过渡性方案，先解决最急迫的通风问题

劣势：风量有限、无法实现跨房间压差控制、各房间独立运行难以统一管理。

工程判断：凡是涉及压差控制和排风补偿的实验室，都应该优先考虑管道式。无管道式在正规实验室建设中只适合做辅助或临时方案。

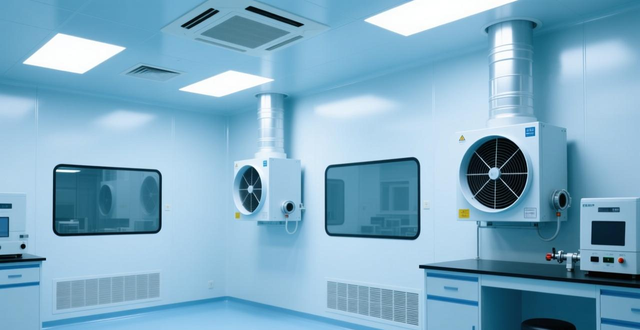

管道式新风系统在实验室中的典型送排风布局

风量怎么算：不是拍个换气次数就行

实验室新风量的计算比写字楼复杂得多，因为它不只是满足人员呼吸需求，还要满足排风补偿和压差维持两个额外要求。

计算逻辑

新风量 = max（人员新风量, 排风补偿量, 压差维持量）

• 人员新风量：按每人30-60m³/h（视实验室类型），这通常是最小的那个数
• 排风补偿量：实验室里每台通风柜工作时排风量可达800-1500m³/h。如果有3台通风柜同时工作，排风总量可能达到3000-4000m³/h，新风量必须补偿这个量，否则房间会变成负压——门都推不开
• 压差维持量：要维持5-10Pa的正压（或负压实验室的负压），需要额外的风量来弥补门缝、管道穿墙等处的自然泄漏

一个真实的计算场景：某化学实验室面积200m²，层高3m，有4台1.2m通风柜。按每台排风量1000m³/h算，排风总量4000m³/h。新风量至少要4000m³/h以上，换气次数相当于4000÷600=6.7次/h。如果只按”换气6次”来配，可能刚好够，但没有余量——一旦多开一台通风柜就不够了。

过滤段配置：不同场景需要不同的过滤深度

新风机组的过滤段不是越多越好，但也不能省错地方。

过滤级别	适用场景	说明
初效（G4） + 中效（F7）	普通化学实验室、物理实验室	拦截大颗粒和PM2.5，满足基本空气质量要求
初效 + 中效 + 高效（H13）	微生物实验室、细胞培养室、洁净实验室	需要控制微粒和微生物浓度
初效 + 化学过滤（活性炭） + 中效	有外部化工污染源的区域	处理室外空气中的VOC或SO₂
初效 + 中效 + 高效 + 化学过滤	BSL-2/3排风处理	排风端过滤，防止实验产生的有害物质外排

一个容易犯的错：只在送风端配了高效过滤，排风端什么都没加。对于涉及病原微生物或有毒化学品的实验室，排风端的过滤比送风端更重要——不处理就直接排到大气中，是环保和安全的双重隐患。

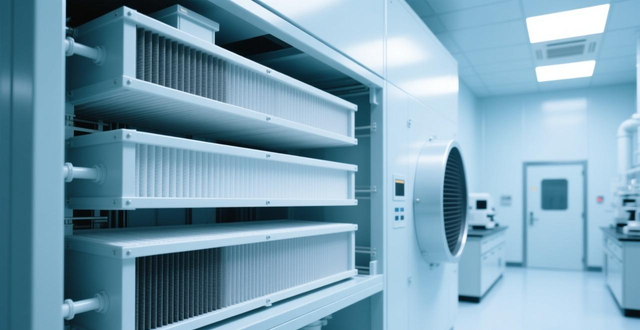

新风机组内部的多级过滤段配置

压差控制：实验室通风的安全底线

实验室的压差控制不是可选项，而是安全底线。正压实验室（洁净实验室）防止外部污染进入，负压实验室（生物安全实验室）防止内部有害物质外溢。

压差怎么实现：

• 送风量 > 排风量 → 正压
• 排风量 > 送风量 → 负压
• 差值决定压差大小，通常5-15Pa

稳定性比绝对值更重要。实验室工况变化大——通风柜开关、门开关、人员进出——每次变化都会扰动压差。靠手动调阀根本跟不上，需要变频风机 + 压差传感器联动控制：传感器实时监测，控制器自动调节风机转速或风阀开度，把压差维持在设定范围内。

一个常见的工程问题：送排风系统不联锁。排风先启动、送风延迟启动，瞬间负压过大，通风柜面风速失控。或者送风先停、排风还在跑，实验室瞬间变成强负压，门被吸住打不开。系统设计时必须设置启停顺序联锁。

全热回收：到底能省多少能耗？

实验室排风量大，排出去的空气是经过空调处理的——夏天是冷空气，冬天是暖空气。全热交换器（也叫热回收转轮或板式热交换器）可以回收排风中的热量（或冷量），预处理新风。

能省多少：全热交换效率通常60%-75%。以一个排风量5000m³/h的实验室为例，广东地区夏季室外35℃、室内25℃，全热回收每小时可以减少约15kW的制冷负荷，折算下来一个制冷季可以节省空调电费数万元。

不适合用全热回收的场景：

• 排风中含有强腐蚀性气体（会损坏换热器）
• 排风中含有有毒物质且换热器有交叉泄漏风险
• 排风和新风温差很小的地区（回收量太少，投资回收期太长）

带全热回收功能的新风机组工作原理

选型和招标时建议关注的参数清单

如果你正在为实验室新风系统做招标或方案评审，建议要求供应商明确以下参数：

参数	为什么重要
新风量（m³/h）	是否满足排风补偿和压差维持需求
过滤级别和段数	是否匹配实验室的污染物类型
全热交换效率	是否标注的是名义值还是实际工况值
风机静压	是否足够克服管路阻力，留了余量没有
压差控制方式	是定风量还是变风量？有没有传感器联动？
噪声（机组外壳和管口）	实验室对噪声敏感，要看实际安装条件下的噪声
机组外形尺寸	机房放得下吗？检修空间够吗？
能耗（风机功率 + 加热/制冷）	全年运行能耗才是真正的成本大头

方案阶段把这些参数对齐，比施工阶段发现问题再改要省很多钱和时间。
