实验室净化装修的三个核心系统：压差控制、温湿度控制、通风系统怎么协同设计
实验室净化装修的难点不在于某一个系统——而在于三个系统的协同：压差控制、温湿度控制和通风系统。
这三个系统互相影响：通风量变了压差就变，压差变了温湿度跟着波动。如果设计时只单独考虑每个系统，装完一调试就会发现它们”打架”。
这篇文章讲的就是这三个系统怎么协同设计，以及常见的系统冲突怎么解决。
三个系统的关系
通风系统（换气量、送排风平衡）
↕ 直接影响
压差控制（房间之间的压力差）
↕ 相互关联
温湿度控制（空调容量、加湿除湿）简单说：通风系统决定了”往房间里送多少风、排多少风”，送排风的差值决定了压差，而送进来的风需要空调系统处理到目标温湿度。三者是一个整体。
系统一：压差控制
为什么要控制压差
压差的作用是防止空气从低等级区域流向高等级区域，避免交叉污染。
| 场景 | 压差方向 | 典型值 |
|---|---|---|
| 洁净区 → 非洁净区 | 正压 | +10~+15Pa |
| BSL-2实验室 → 走廊 | 负压 | -10~-15Pa |
| 相邻不同等级房间 | 高等级侧高压 | ≥5Pa |
| PCR四个功能区 | 阶梯压差 | 每区递减5Pa |
压差怎么实现
压差 = 送风量 - 排风量 - 渗透风量
控制方式：
- 定风量方案：送风和排风用固定风量阀，适合简单场景
- 变风量方案（VAV）：送排风阀根据压差传感器实时调节，适合有通风柜的实验室（通风柜开关会改变排风量，必须实时跟踪）
压差传感器的安装位置：装在门的上方或旁边，测量门两侧的压差。传感器精度要求≤±1Pa。

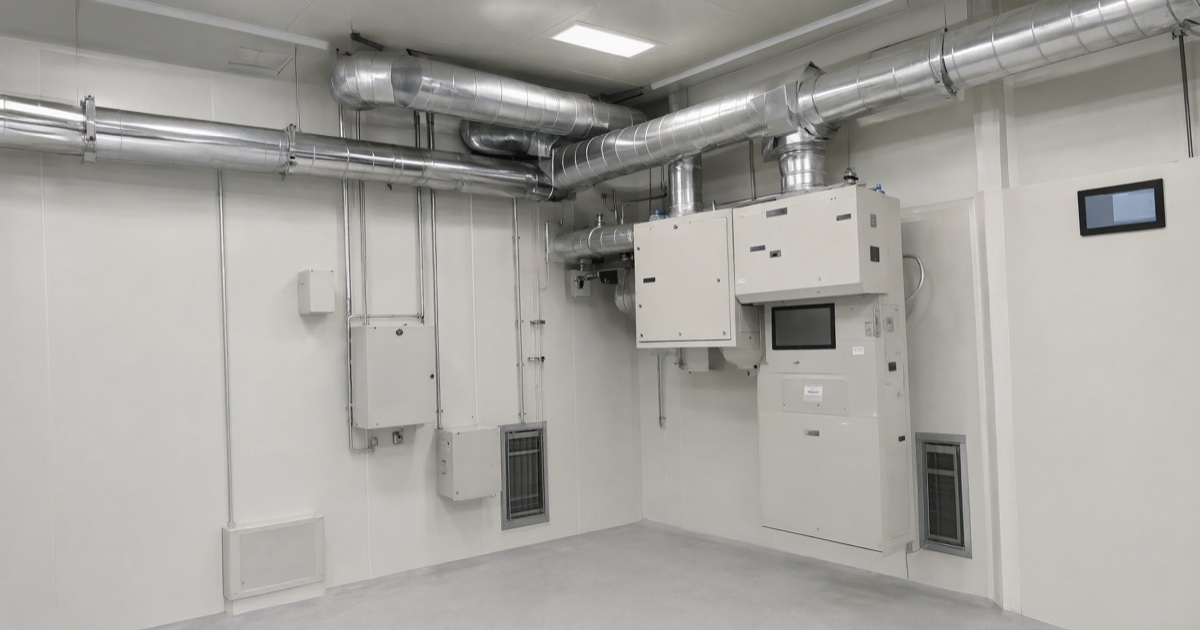

压差控制系统的传感器和阀门布置
压差维持不住的常见原因
| 原因 | 排查方法 |
|---|---|
| 围护结构漏风 | 发烟检漏——在门缝、管线穿墙处放烟 |
| 门打开时压差崩溃 | 正常现象，但关门后应在5秒内恢复 |
| 通风柜开关导致压差波动 | 检查VAV系统响应速度 |
| 排风管道漏风 | 管道检漏测试 |
系统二：温湿度控制
不同实验室的温湿度要求
| 实验室类型 | 温度要求 | 湿度要求 | 控制精度 |
|---|---|---|---|
| 通用实验室 | 20-26℃ | 40-65%RH | ±2℃, ±10%RH |
| 精密仪器室 | 20-23℃ | 45-55%RH | ±1℃, ±5%RH |
| 恒温恒湿室 | 设定值 | 设定值 | ±0.5℃, ±3%RH |
| PCR实验室 | 20-25℃ | 45-55%RH | ±1℃, ±5%RH |
| 动物实验室 | 20-26℃ | 40-70%RH | ±2℃, ±5%RH |
温湿度控制的设备配置
空调系统：
- 通用实验室：风冷或水冷空调机组，直膨式或冷冻水式
- 恒温恒湿实验室：恒温恒湿机组（自带加热、冷却、加湿、除湿功能）
- 大面积洁净室：组合式空调箱（AHU），集中处理
加湿方式：
- 电极式加湿器：响应快、精度高，适合恒温恒湿场景
- 干蒸汽加湿器：卫生性好，适合生物和医药实验室
- 湿膜加湿器：能耗低但精度差，不适合精密控制
除湿方式：
- 冷却除湿（最常用）：空调的冷却盘管将空气降温到露点以下
- 转轮除湿：能达到更低湿度，但设备成本和运行成本高
系统三：通风系统
换气次数参考
| 洁净等级 | 换气次数（次/h） | 说明 |
|---|---|---|
| 百级 | ≥300 | 通常用FFU满布 |
| 千级 | ≥50 | |
| 万级 | ≥25 | |
| 十万级 | ≥15 | |
| BSL-2 | ≥12 | 以负压和定向气流为主 |
| 普通实验室 | 6-8 | 满足通风柜需求即可 |
气流组织方式
| 方式 | 原理 | 适用场景 |
|---|---|---|
| 单向流（层流） | 空气从天花板均匀向下流到地面 | 百级/千级洁净室 |
| 非单向流（乱流） | 通过足够的换气次数稀释污染 | 万级/十万级实验室 |
| 上送下排 | 送风口在顶部、排风口在底部 | 通用实验室 |
| 侧送侧排 | 一侧送风、对侧排风 | 窄长型房间 |
排风处理
不同类型实验室的排风处理方式不同：
- 化学实验室：活性炭过滤或酸碱洗涤塔
- 生物安全实验室：HEPA过滤后高空排放
- 放射性实验室：HEPA+活性炭+高空排放
- 通用实验室：直排或简单过滤
实验室通风系统的气流组织方式
三个系统的常见冲突和解决方法
冲突1：通风柜开关导致压差波动
问题：通风柜窗门打开时排风量突然增大，房间变成更大的负压（或正压不够了）。
解决：安装 VAV 变风量控制系统——排风量变了，送风量跟着变，保持压差恒定。
冲突2：加大换气量后温湿度控不住
问题：为了满足洁净度需要大换气量，但送入的新风需要大量冷/热处理，空调容量不够。
解决：设计时要按最大换气量计算空调负荷。常见错误是按”通用实验室”的空调配置给洁净实验室用——容量不够，温湿度波动大。
冲突3：开门时压差崩溃、温湿度跳变
问题：门打开瞬间大量非受控空气涌入。
解决：
- 设置缓冲间（airlock），减少单次开门的影响范围
- 互锁门——同时只能开一道门
- 空调系统预留足够余量，能在关门后快速恢复
冲突4：消防排烟和日常通风的切换
问题：消防排烟系统启动时会打破日常的压差平衡。
解决：设计时明确消防模式和日常模式的切换逻辑，消防排烟风管和日常通风风管分开设置。
实验室消防与日常通风的系统配合
设计阶段的检查清单
在审查施工方的暖通方案时，确认这些内容：
- 每个房间的压差值和方向是否在图纸上明确标注
- 送排风量是否经过计算、是否满足换气次数要求
- 空调负荷是否按最大换气量计算
- 通风柜数量和排风量是否纳入计算
- 是否有 VAV 系统（如果有通风柜的话）
- 排风处理方式是否符合环保要求
- 消防排烟和日常通风是否分开设计
