净化车间气流组织设计的动态平衡与冲突诊断
净化车间设计中，气流组织送风与回风的动态平衡直接决定粒子控制能力。超过六成的压差波动问题，根源在于设备布局或工艺排气对气流场的破坏。

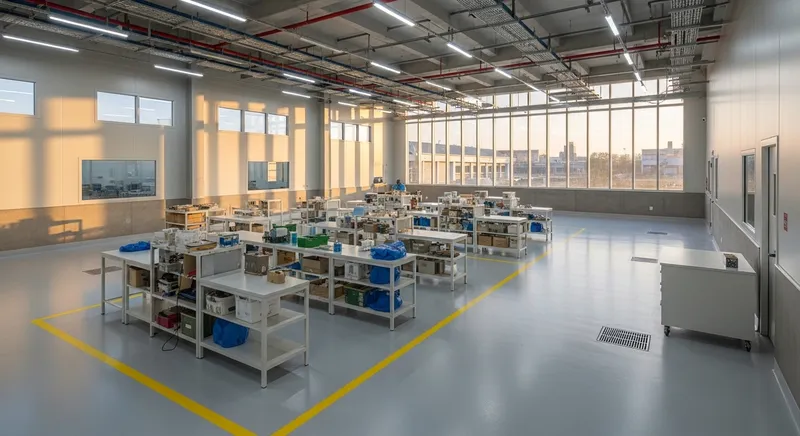

生物安全柜与房间气流组织设计冲突怎么解？先处理哪几个界面
真正的难点并非理论计算，而是在动态生产条件下维持设计流型。设计必须预判工艺设备的发热量变化和操作人员的活动轨迹，否则静态方案在运行中会迅速失效。
生物安全柜运行对室内气流组织的扰动机制
生物安全柜运行时，柜体排风会与房间送风形成局部涡流，破坏定向流。实测数据显示，柜前操作口风速波动可达设计值的±30%，直接威胁屏障完整性。
回风口位置是控制关键。按GB 50019，靠近操作位置的回风口吸风速度需低于1.5m/s，但柜体排风会抬升此速度，导致气流短路。施工时风口定位需结合柜体布局微调，预留缓冲距离。笼具周围风速建议控制在0.15~0.25m/s，过高的乱流会影响实验稳定性。
气流组织设计中的关键冲突点诊断
图纸上的完美流线，常被一台突出的工艺设备或临时物料架打乱。例如，某电子车间FFU布局按0.45m/s风速设计，但设备发热量远超预期，实测局部温度超过26℃，湿度波动剧烈，直接违反涂布无尘车间22±2℃的温控要求。问题不在气流本身，而在热源未被有效隔离和计算。
另一个隐形杀手是压差动态平衡。规范要求洁净区对外保持不小于5Pa的正压，但多个房间同时开门、传递窗频繁使用会瞬间破坏梯度。调试阶段应模拟这些破坏性动作，检验自控系统的响应速度与稳定性。
人员路径设计必须遵循由低到高的过渡原则，但甲方常要求增设捷径。一次妥协就可能让换鞋间的尘埃直接窜入核心区。风淋室双人双吹的配置必须确保足够的吹淋时间。
基于动态压力分区的协调设计方法
动态压力分区的核心是让气流组织服务于工艺的动态变化。图纸上的静态压差表在物料转运或人员进出时可能瞬间失效。忽视动态协调是压差波动和交叉污染的常见诱因。
关键区必须实施更严格的控制。例如，无菌药品生产的关键区微生物不得检出（不超1CFU/m³），这直接对气流组织的稳定性和自净能力提出极限挑战。仅靠提高换气次数不够，必须结合实时压差调控。
某B级区更衣通道案例中，设计压差正常，但人员连续通过时梯度连续跌破下限。问题出在缓冲间排风阀的响应速度与门禁联锁不同步。风阀执行器的调试周期被压缩，留下了隐患。
协调设计意味着风系统、围护结构、自控逻辑必须同步调试。参考《通风与空调工程施工质量验收规范》（GB50243-2002），但现场调试往往超越规范条文。例如，通过调整送风口导流片角度配合变频风机，可以在D级区（动态换气次数6-20次/h）实现更精准的定向气流，压差稳定性提升30%以上。
动态方案不能只停留在设计说明里。务必要求总包方提供详细的联动调试方案，并将关键阀件的响应时间写入验收条款。
工程复盘：某P3实验室气流冲突的整改方案
某P3项目验收时，缓冲间与核心实验区出现气流对冲。问题出在施工衔接上：工艺管道按1.6MPa工作压力做强度试验，空调水系统试验压力是1.5MPa，两组工人各干各的，无人统筹全局风量平衡。甲方当时面临无法通过生物安全评审的风险。
拆解部分吊顶后发现，送风高效过滤器风口与生物安全柜排风口的物理距离过近，导致气流短路。整改不是调阀门那么简单，需要调整风口布局。
| 整改方案对比项 | 原设计方案 | 整改方案 |
|---|---|---|
| 核心区送风口布局 | 均匀分布，靠近生物安全柜 | 避让设备排风区，形成定向流 |
| 缓冲间加压送风量 | 固定风量 | 与核心区排风联锁，动态调节 |
| 额外成本与工期 | – | 约增加8%预算，工期延长7天 |
固定风量设计无法应对生物安全柜启停的瞬间冲击。增加风量监测与变频联锁后，实验室各区域气流方向稳定。气流组织必须基于设备真实运行工况来设计，施工前的气流模拟仿真不可省略。
