臭氧消毒系统怎么设计？避免车间消毒不彻底和安全隐患

从运维的角度回看过往项目，我们森培环境的技术团队经常遇到一类重复出现的问题：企业在洁净车间或实验室投入使用后，发现初期设计的臭氧消毒系统要么效果不达标，消毒后微生物指标反弹；要么运行成本高昂，设备故障频发；更严重的是，不当的臭氧泄露对精密仪器造成不可逆的氧化损伤，或对人员安全构成潜在威胁。这些问题，往往并非单一的臭氧发生器质量所致，其根源大多可以追溯到方案设计阶段——将臭氧消毒简单视为一台独立设备的采购与安装，而忽视了它作为一个必须与整个环境控制系统深度集成的关键子系统这一本质。工程实践中常见这样的教训，一个优秀的臭氧消毒方案，其核心价值在于“协同”而非“堆砌”。

臭氧消毒在GMP车间、生物实验室等场景中的应用，其核心工程痛点集中在系统性缺失上。首先，是消毒效果的空间不均与时间波动。很多项目仅依据车间容积简单选型，忽略了围护结构密封性、室内家具设备布局对气流产生的阻挡效应，导致臭氧无法均匀弥散至每个角落，形成消毒死角。其次，是运行与维护的可持续性差。一些设计只关注消毒阶段的臭氧浓度峰值，却未充分考虑残余臭氧如何高效、安全地消除，也未设置可靠的浓度监测与连锁保护，为日常运维埋下安全隐患。此外，臭氧的强氧化性是一把双刃剑，若未对车间内可能接触到的材料（如特定橡胶密封件、某些涂层表面）进行兼容性评估，将在运行期陆续暴露材料老化、龟裂的问题，引发密封失效或颗粒物污染。从运维角度看，这些在调试或验收时可能被短暂高浓度掩盖的问题，会在长达数年的周而复始的消毒循环中逐渐放大，最终以微生物失控、维护成本激增或设备损坏的形式要求项目“偿还”设计阶段的欠账。

因此，一个负责任的工程方案，其总体思路必须超越设备本身，着眼于构建一个“可预测、可控制、可验证”的环境消毒生命周期。这要求臭氧消毒系统与建筑的围护结构、空调净化系统、自动控制系统乃至工艺设备布局进行一体化的设计与联动。森培环境在多个项目中的经验表明，成功的方案不是选择最高端的臭氧发生器，而是设计最高效的臭氧“投加-分布-维持-消除”的完整气流与控制系统，并确保其与洁净环境的热湿负荷、压差平衡、运行时段管理无缝衔接。其目标是在满足消毒工艺要求的前提下，实现最低的能源消耗、最长的设备寿命和绝对的人员安全保障。

基于这一思路，系统的实施需分解为以下几个关键模块的协同设计与建设：

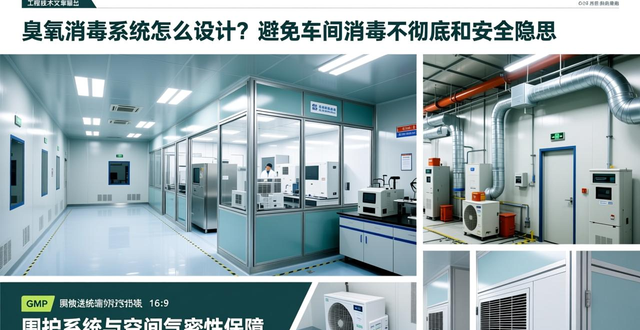

1. 围护系统与空间气密性保障

这是所有气体消毒方案生效的物理基础。臭氧消毒要求空间在消毒周期内保持高度的气密性，否则臭氧泄漏会导致浓度无法维持，消毒失败。工程实践中常见，设计需明确对墙体、天花板接缝、门窗密封条的气密性等级要求，并特别注意穿越围护结构的管道、线缆的密封处理。在改造项目中，这往往是代价最高但也最关键的环节。

2. 空调净化系统（HVAC）的精细化耦合

臭氧消毒绝非关闭空调系统那么简单，而是需要HVAC系统为其提供特定的运行模式。在消毒阶段，空调箱应切换至“消毒模式”，关闭新风阀和排风阀，利用内循环风机促进臭氧在空间内的均匀分布。更为关键的是消毒结束后的“清扫模式”，此时需要空调系统迅速切换为全新风运行，或结合专用的臭氧分解装置，将室内臭氧浓度安全降至0.1ppm以下（通常的安全标准）后方可允许人员进入。这个模式切换的逻辑、时序控制必须与自控系统深度集成。

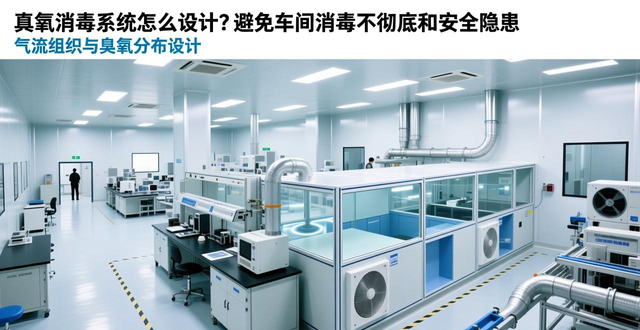

3. 气流组织与臭氧分布设计

为避免死角，需要根据房间几何形状、设备布局，专门设计臭氧的投加点和回流路径。通常采用顶部均匀布气或利用现有FFU（风机过滤单元）回风夹层作为气体扩散通道。在设计阶段若忽视对大型设备背后、柜体底部等局部气流死区的分析，往往会成为日后微生物检出的固定源头。

4. 模块化与安全控制逻辑

现代洁净工程倾向于将臭氧发生、浓度监测、尾气破坏等集成为一个预制的功能模块。该模块与车间环境臭氧浓度传感器、空调系统状态、门禁系统进行连锁。例如，当空间内臭氧浓度超标时，可自动启动应急排风；任何一扇人员通道门的意外开启，都会立即连锁关闭臭氧发生并加大排风。这种硬件的模块化与软件的闭环控制，是保障系统长期稳定可靠运行的关键。

下表以一个典型的万级洁净车间为例，说明了臭氧消毒系统与主要环境控制系统的协同要点：

在参数选型与判断上，必须结合具体应用场景。例如，对于常温物体表面消毒，常用的空间臭氧浓度范围为5-10ppm，作用时间30-60分钟；而对于纯水系统的储罐消毒，则关注水中溶解臭氧浓度（常需保持在0.3-0.6mg/L以上以达到持续抑菌效果）。选型时的一个关键判断是：并非臭氧发生器产量越大越好。过大的发生器在狭小空间内会导致浓度控制困难，材料腐蚀加剧，且浪费能源。应根据空间体积、所需浓度、消毒周期以及空调系统的换气能力，通过计算确定合适的规格，并为发生器配备变频或分级启动功能，以实现浓度的精确、平稳控制。另一个常被忽视的参数是温度，低温（如2-8℃）有利于臭氧在水中的溶解与稳定，因此在涉及水系统消毒或需要长时间维持浓度的场景，温度控制单元就成为系统不可或缺的一部分。

从工程经验出发，有两条判断值得在此特别强调，因其背后关联着巨大的改造代价。第一条是：臭氧消毒系统的验证必须在最终的、满载的工艺环境下进行。许多项目在空态或静态下完成验证，一旦生产设备进场、物料摆放后，气流流型完全改变，原有的消毒方案可能失效。第二条是：必须为系统设计独立的、冗余的安全监测与应急措施。臭氧浓度监测探头应冗余布置，并与发生器保持物理独立，防止单点失效。曾有一个案例，因单一探头故障未能检测到浓度累积，导致过浓臭氧腐蚀了价值高昂的精密仪器光学部件，其损失远超一套完整安全系统的造价。这类问题往往会在运行期暴露，但根源在于设计阶段对风险的认识不足和投入侥幸。

臭氧消毒在洁净环境中的工程应用，其技术实质是构建一个受控的、短暂存在的强氧化气氛场，并对这个场的产生、分布、维持与安全消散进行全过程精确管理。它深刻地依赖于并影响着建筑、暖通、自控、电气等多个专业，任何一个环节的割裂设计，都会在系统生命周期内转化为性能、成本或安全上的短板。森培环境在多年的项目实践中深刻体会到，对于这类功能性工艺系统，最经济的方案往往是在设计初期就进行系统性的整合规划，用前期周详的协同设计，规避后期高昂的补救成本与运行风险。这不仅是技术层面的考量，更是工程决策层面对项目全生命周期成本与价值的理性判断。
