万级洁净实验室怎么建？从设计到验收的完整方案
万级洁净实验室（ISO 7 级）是很多行业的标准配置——PCR实验室、无菌检验室、细胞培养室、医疗器械包装间，大部分都需要达到万级或更高。
但”达到万级”不只是”换气次数≥25次/小时”这么简单。洁净度是空调系统、围护结构、气流组织、人员管理多个因素共同作用的结果。 任何一个环节出问题，都达不到。
这篇文章以万级为目标，讲清楚：怎么设计、怎么施工、怎么调试、怎么验收。
万级洁净实验室的核心指标
| 指标 | 要求 |
|---|---|
| 粒子限值（≥0.5μm） | ≤352,000个/m³ |
| 粒子限值（≥5μm） | ≤2,930个/m³ |
| 换气次数 | ≥25次/h |
| 气流方式 | 非单向流（乱流） |
| 温度 | 20-25℃（±2℃） |
| 相对湿度 | 45-65%（±5%RH） |
| 压差 | ≥10Pa（相对走廊） |
| 噪声 | ≤65dB(A) |
| 照度 | ≥300lx |
空调系统设计
万级洁净室的空调系统是造价和运行成本的核心——通常占总装修费用的30-40%。
系统配置
新风 → 初效过滤(G4) → 空调箱(AHU) → 中效过滤(F8) → 送风管 → 高效过滤(H13) → 房间
↓
回风口 ← 回风管 ← 房间关键设备
| 设备 | 规格要求 | 说明 |
|---|---|---|
| 空调箱(AHU) | 风量按换气次数计算 | 组合式，含冷/热/加湿段 |
| 高效过滤器 | H13（效率≥99.97%） | 安装在送风口末端 |
| 中效过滤器 | F8 | 安装在AHU出风段 |
| 初效过滤器 | G4 | 安装在AHU进风段 |
| 风量调节阀 | 定风量或变风量 | 维持风量平衡 |
风量计算
公式：送风量 = 房间体积 × 换气次数
例：一间 50㎡ × 2.8m 层高的实验室
- 房间体积 = 140m³
- 换气次数 ≥ 25次/h
- 送风量 ≥ 3,500 m³/h
新风比：通常取总风量的20-30%（满足人员新风需求和正压维持）

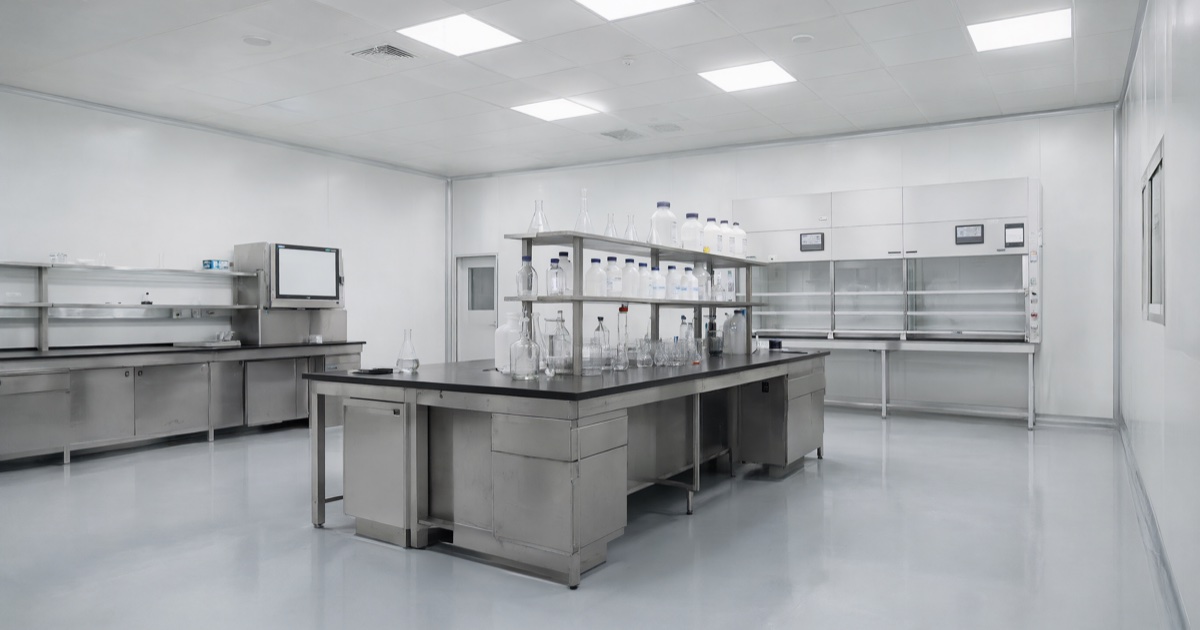

万级洁净实验室的空调系统原理
围护结构
万级洁净室对围护结构的要求比十万级高一个档次：
| 部位 | 万级要求 | 十万级要求 | 差异 |
|---|---|---|---|
| 墙面 | 岩棉/玻镁彩钢板 | 岩棉彩钢板 | 万级建议用玻镁板（防潮性更好） |
| 吊顶 | 彩钢板（和墙面同系统） | 彩钢板或硅酸钙板 | 万级必须用同系统板材保证密封 |
| 地面 | PVC卷材（推荐）或环氧 | 环氧即可 | 万级推荐PVC热焊无缝 |
| 圆弧角 | R≥50mm，必须做 | 建议做 | 万级是硬要求 |
| 门窗 | 气密门+双层观察窗 | 普通净化门 | 万级门的密封条和闭门器有更高要求 |
气流组织
万级一般采用非单向流（也叫乱流）——通过足够的换气次数稀释室内产生的粒子。
送风口和回风口布置
- 送风口：在吊顶上均匀分布，高效过滤器直接装在送风口上
- 回风口：在墙面下部（距地面200-300mm），做到”上送下回”
- 不能做”上送上回”——会导致洁净空气没有经过工作区域就直接被回收了
送风口数量计算
每个高效过滤器的送风量一般是800-1200 m³/h。
以上面的例子（需要3,500 m³/h），大约需要3-4个高效送风口。
人员和物料管控
实验室建好了只是一半——人和物是最大的污染源。
人员更衣流程
一更（脱外衣换鞋）→ 风淋室 → 二更（穿洁净服）→ 进入万级区域物料传递
- 小物件：通过传递窗（带互锁和紫外消毒）
- 大设备：通过货淋室或专用通道
人员产尘参考
| 活动状态 | 产尘量（≥0.5μm/人/分钟） |
|---|---|
| 静坐 | 100,000 |
| 轻度活动 | 500,000 |
| 快走 | 5,000,000 |
| 跑动 | 15,000,000 |
这就是为什么洁净室里要穿洁净服、戴手套、动作要慢——人是最大的粒子发生器。
调试和验收
静态检测
在空间做好、空调运行、但没有人员和设备的状态下检测：
| 检测项 | 方法 | 合格标准 |
|---|---|---|
| 粒子数 | 粒子计数器多点采样 | ≥0.5μm: ≤352,000/m³ |
| 换气次数 | 风口风速×风口面积/房间体积 | ≥25次/h |
| 压差 | 微压差计 | ≥10Pa |
| 温度 | 温度计多点测量 | 20-25℃, ±2℃ |
| 湿度 | 湿度计多点测量 | 45-65%, ±5%RH |
| 高效检漏 | PAO/DOP法 | 透过率≤0.01% |
动态检测
有人员操作的状态下检测——这才是实验室真正运行时的洁净度。动态检测的粒子数通常是静态的2-5倍，设计时要留余量。
维持洁净度
验收通过只是开始。万级洁净度要长期维持，需要做好日常维护保养——过滤器更换、消毒、定期复测。
