半导体洁净室能耗为何居高不下？关键在气流组织设计

半导体洁净室的核心矛盾在于：工艺精度要求与能耗成本呈指数级增长。森培环境在12英寸晶圆厂项目中验证，AMC控制失效直接导致缺陷率上升30%，而FFU布局每优化5%可降低全年电费超200万元。

当前行业正从单纯空气洁净度竞争转向粒子、分子、静电、微振动的全域控制，任何单项短板都将摧毁千万级设备的生产效能。

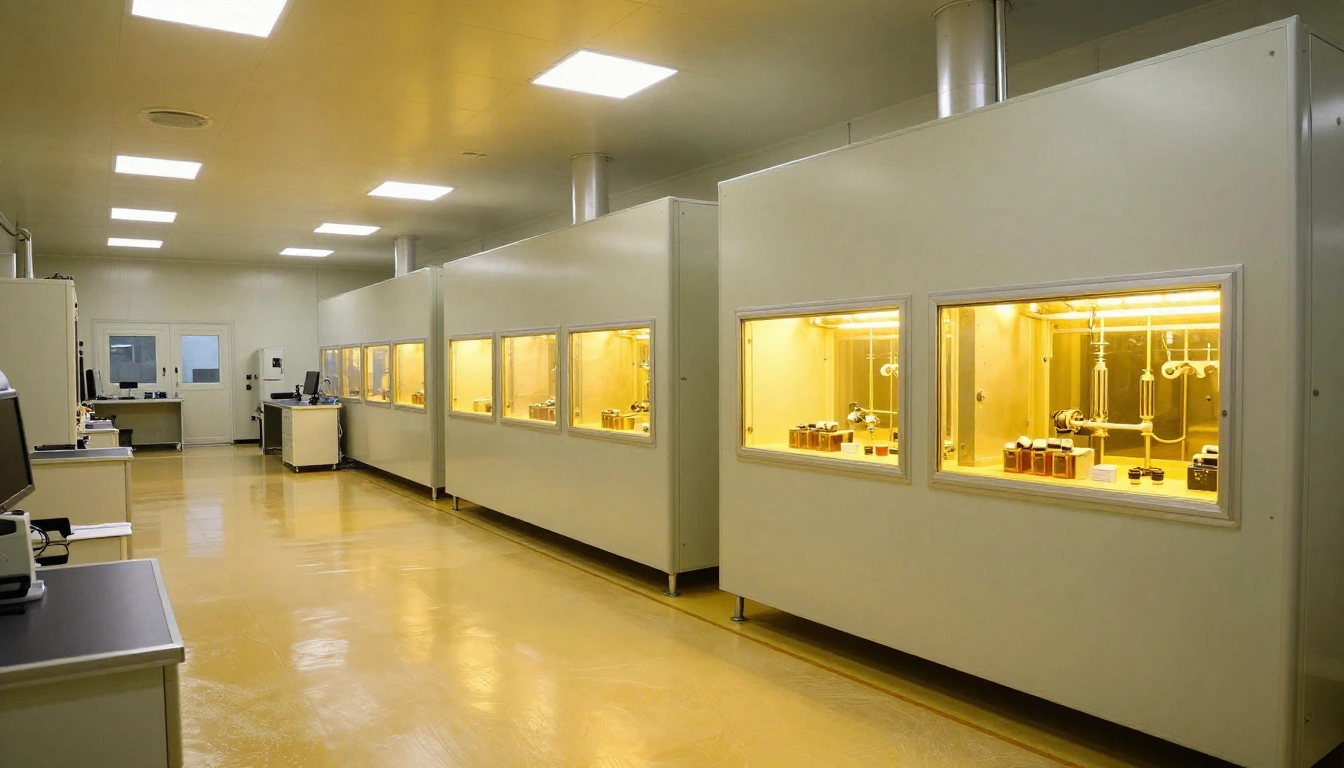

半导体洁净室气流组织的物理矛盾：洁净度与能耗的拉锯战

洁净度与能耗的拉锯，本质是气流组织设计的物理矛盾。单向流是实现高洁净度的核心，但风量巨大，能耗直接拉满。

我们见过太多项目，设计院图纸上FFU满布率极高。现场一算账，业主的电费预算立刻报警。这不是设计问题，是经济性问题。

森培环境的实战解法是分区控制。在ISO5级核心区，保证单向流。在周边辅助区，大胆采用非单向流或降低换气次数。用气流模型模拟验证，风险可控。

施工时，风管保温的细节决定能耗差距。一个漏风的法兰，一年浪费的电费可能超过其本身造价。这是甲方的隐性成本黑洞。

优秀的半导体洁净室设计，是在物理极限与商业现实间找到平衡点。盲目追求理论洁净度，最终可能得到一个用不起的车间。

被忽视的能耗黑洞：FFU系统与回风夹道的协同失效

FFU系统与回风夹道协同失效，是半导体洁净室最隐蔽的能耗黑洞。多数设计只关注FFU风量，却忽略了气流组织与回风路径的匹配。

我们见过太多案例。夹层回风通道被水管、风管挤占，有效截面不足设计值的60%。FFU送下的风，像撞上一堵无形的墙，回风不畅导致静压箱压力畸变。部分FFU实际风量骤降，为维持洁净度，只能整体超频运行，电费飙升30%以上。

夹道失效的代价与对策

问题根源在于设计与施工脱节。图纸上一条宽大的回风通道，到现场可能被结构梁、消防管无情切割。森培环境的做法是，BIM深化阶段就模拟气流，预留检修与管线空间，确保回风通道畅通无阻。

上表的核心是“空间换能效”。预留足够宽度的夹道并做好内壁处理，初期成本微增，但换来了FFU长期在高效区间运行。这比后期加装变频器或更换高效电机划算得多。

验收时，别只看FFU出口风速。必须用风速仪抽查夹道入口，如果各点风速差异超过20%，说明气流组织已紊乱。这是判断协同是否失效的黄金标准。

干盘管采用13/18°C中温水，其表面的风速设计也至关重要。风速过高会带走过多的冷凝水，影响控湿；过低则换热不足。通常控制在1.5~2.0m/s，这需要与FFU回风工况联动计算，而非孤立设定。

从图纸到现场的偏差：气流组织失控的五个施工陷阱

图纸上的完美气流，为何在现场失控？

半导体洁净室的气流组织失控，往往始于施工对设计意图的“折扣执行”。图纸是理想态，现场是博弈场。

第一个陷阱是高效过滤器安装框的密封。工人图快，密封胶条未做连续挤压检查。漏了，就是永久性的污染短路。FFU龙骨的水平度超差，直接导致过滤器边框受力不均。漏风肉眼难辨，粒子数却会悄悄超标。

回风夹道是另一个重灾区。图纸要求双层墙板密封，现场可能为走管方便私自开洞。未做二次密封，夹道负压被破坏，气流组织全乱。我们曾发现，因这类漏洞，洁净区与外界压差始终无法建立。

地面高架板铺设不平。你以为只是走路有声音？它会导致下方回风气流严重紊流，破坏垂直单向流。送风天花与高架板之间的静压箱，若施工时遗留了工具、包装，相当于在风道上设置了障碍物。

最隐蔽的是风管施工。支管与主干管连接角度不对，或软连接过度弯曲，局部阻力激增。设计风量达标，但到送风末端的风压已不足。气流组织失控是结果，根源是这些施工细节的集体失守。

常见问题与应对策略

半导体洁净室：那些被低估的“软”故障

洁净度达标，产线良率却波动。问题往往不在硬件，而在动态管理。森培环境复盘过，一个看似完美的半导体洁净室，投产初期良率不稳，最终锁定在物料流与气流组织的隐性冲突。

AMC（气态分子污染物）控制是另一个深坑。新风机组的化学过滤器，安装前的保护膜没撕。调试时粒子数合格，但工艺敏感器件就是报警。拆开一看，保护膜成了污染源。这种低级错误，在赶工期的项目中并不少见。

照明参数达标，但光源频闪与工艺设备的视觉检测系统不匹配。工人肉眼感觉亮度足够，但机器误判率升高。这不是照度计能测出来的，需要与设备商提前做光谱兼容性验证。

真正的风险在于，甲方往往关注“建好”，而忽视了“用好”。自控系统的节能策略若设置不当，如风机变频响应逻辑过于激进，可能在工艺设备突发排风时，导致房间压力瞬间失稳，带来批次污染风险。这比单纯的设备故障更隐蔽。
