洁净度等级不是越高越好——怎么从工艺需求反推合理的洁净等级
“我们要建一个百级洁净室。“——先别急。
百级（ISO 5）洁净室的造价是十万级（ISO 8）的 5-8倍，年运行电费是 10-15倍。如果你的产品工艺实际上只需要万级，多花的钱和电费每年都是浪费。
洁净等级应该从工艺需求反推，而不是拍脑袋定。
反推逻辑
产品对环境的敏感点是什么？
↓
关键粒子尺寸是多少？
↓
允许的粒子沉降密度是多少？
↓
对应的空气洁净度等级是什么？
↓
区分关键区域和辅助区域关键粒子尺寸
| 产品类型 | 关键粒子尺寸 | 说明 |
|---|---|---|
| 芯片（0.13μm工艺） | ≥0.1μm | 粒子直径>线宽的1/3就可能造成缺陷 |
| 芯片（0.35μm工艺） | ≥0.3μm | 同上 |
| LED芯片 | ≥0.5μm | 外延层缺陷 |
| 光学镜头 | ≥1μm | 表面划痕 |
| 注射剂 | ≥0.5μm | 药典要求 |
| 食品包装 | ≥5μm | 异物控制 |
| 电子组装 | ≥0.5μm | 焊接缺陷 |
各行业的典型等级需求
| 行业 | 关键工序 | 推荐等级 | 辅助区域等级 |
|---|---|---|---|
| 先进半导体 | 光刻、刻蚀 | ISO 3-4 | ISO 5-6 |
| 成熟半导体 | 光刻 | ISO 5 | ISO 6-7 |
| LED | 外延、芯片 | ISO 5-6 | ISO 7 |
| 光学 | 镀膜、组装 | ISO 6-7 | ISO 7-8 |
| 制药（无菌） | 灌装 | GMP A级 | GMP B/C级 |
| 制药（口服固体） | 混合、压片 | GMP D级 | 无特殊要求 |
| 食品 | 包装 | ISO 7-8 | 无特殊要求 |
| 医疗器械 | 组装 | ISO 7 | ISO 8 |
| 电子组装 | SMT贴片 | ISO 7-8 | 无特殊要求 |

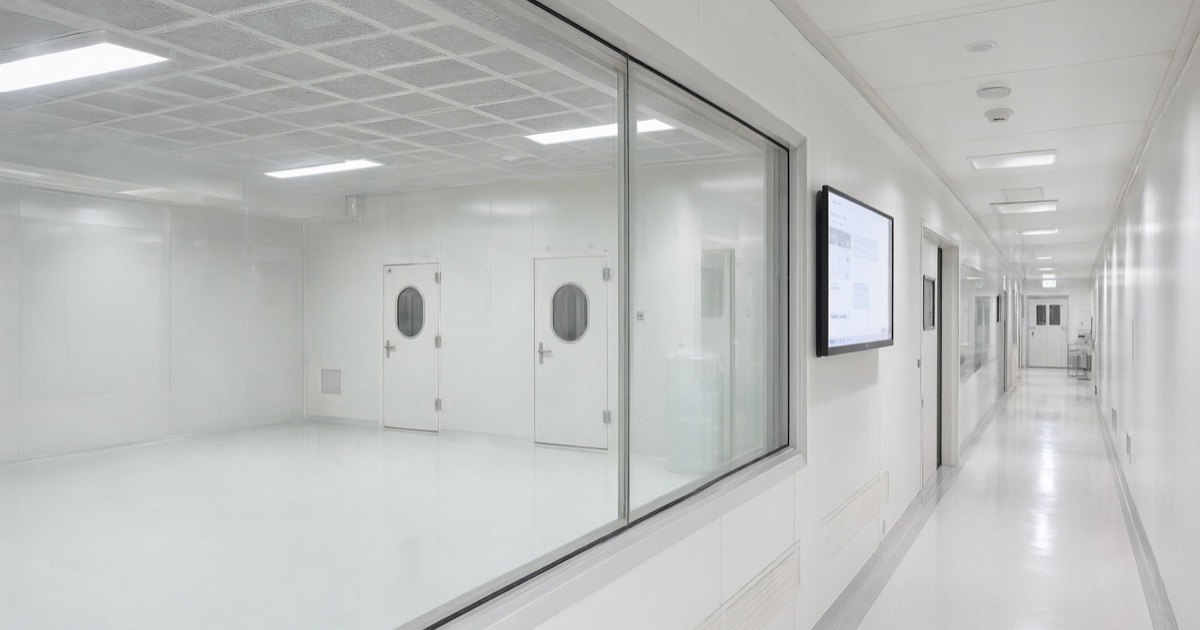

从工艺需求反推合理的洁净等级
过度设计的代价
以 1000㎡ 的洁净室为例：
| 等级 | 建设造价 | 年运行电费 | 年维护费 |
|---|---|---|---|
| ISO 5 | 800-1200万 | 60-80万 | 15-20万 |
| ISO 6 | 400-600万 | 30-40万 | 8-12万 |
| ISO 7 | 200-350万 | 15-20万 | 5-8万 |
| ISO 8 | 100-200万 | 8-12万 | 3-5万 |
从ISO 8提升到ISO 5，建设造价高4-6倍，年运行费高5-7倍。
分区设计——最经济的方案
不要全场统一一个等级——按工艺需求分区：
- 关键工序区域做到高等级
- 辅助区域做到低等级
- 物料暂存区可以更低
- 走廊和更衣区满足过渡等级
分区设计可以把总造价降低 30-50%——因为高等级区域可能只占总面积的 20-30%。
