规范未明说的气流组织困局：某疫苗车间 A 级区动态粒子超标 90% 溯源

引言

洁净室设计规范GB50073是行业基石，但直接套用条文往往是项目失控的开始。我们森培环境在二十年的EPC实战中，发现甲方最大的痛点并非不懂规范，而是难以将静态条文转化为动态、可施工且经济可靠的工程系统。规范给出了洁净度、温湿度的“目标值”，却未明说在电子行业与医药行业，实现同一级别洁净度的气流组织与材料选型逻辑截然不同。更关键的是，如何平衡规范强制条款与后期运维成本及工艺变动的灵活性，这需要将规范要求逆向解构为可采购、可安装、可验证的工程语言。本文旨在剥离理论表层，聚焦于规范条文背后的工程化陷阱与适配性解决方案。

动态监测数据与验收卡点的致命偏差

很多甲方以为验收就是拿粒子计数器在高效风口下面测几个点。动态监测数据一出来，跟设计值对不上，项目立马就卡住了。问题往往出在“动态”这两个字上。

静态验收合格，一上产线就拉胯。压差乱飘，粒子数波动大，根源经常不在设备本身。某次在苏州项目的技术夹层里，风管和工艺管道打架，标高不够只能现场改扁管，风阻变了，送风量怎么调都别扭。图纸上看着行，现场工人装不上去，这种设计就是摆设。

回风是关键。如果回风阀位置或数量设置不合理，或者回风通道被后续安装的设备、货架甚至临时物料堵了，气流组织全乱。动态下的压差，是设备发热、人员走动、物料搬运和系统自控共同作用的结果。自控逻辑没跟工艺联动，验收数据就是纸上谈兵。

高效风口边框漏风没扫出来，是另一个大坑。静态下微漏不影响，设备一开，振动加上温变，漏点就显形了。这笔钱不能省，必须做现场扫描，光看厂检报告没用。

这种偏差直接导致GMP验证流程中断。你的DQ（设计确认）文件写得再漂亮，IQ（安装确认）和OQ（运行确认）阶段数据对不上，整个验证时间线就得往后推。我们见过太多项目因为动态数据不达标，卡在OQ阶段，导致生产线无法按计划投产，每天都是真金白银的损失。对于时间紧迫的改造项目，模块化洁净室的预验证优势就在这里，舱体工厂化预制，现场动态干扰因素少得多。

参数设值不是照抄规范。比如换气次数，行内惯例会按设备发热量和人员密度加个保险系数。不是为了超标，是为了在动态负载下，系统仍有冗余保持稳定。压差梯度也是，考虑的不是门关着的状态，而是人员频繁进出时的瞬时压差波动，缓冲间设计不合理就是灾难。

真正的交钥匙工程，交付的不是一个静态的“合格房间”，而是一个在你们特定生产工艺扰动下，依然能持续稳定运行的系统。这要求EPC方从设计阶段就要模拟你们的动态场景，而不是套模板。

森培环境的EPC交付，核心是把DQ到PQ的验证逻辑前置到设计端，用施工可控性保障动态数据达标。我们复盘的重点，永远是“下一次如何避免因动态偏差导致的验收延期”。

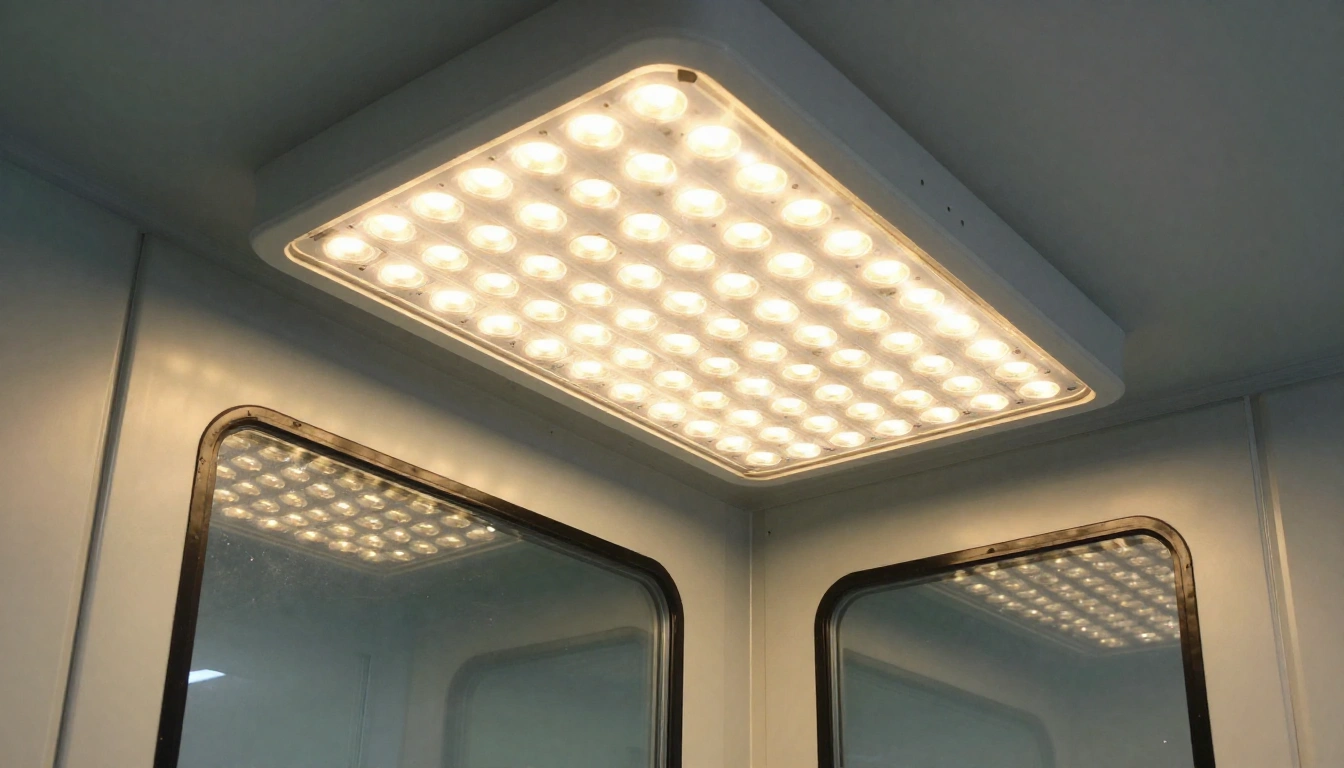

层流罩下气流图谱的隐形撕裂区

层流罩下的气流撕裂：图纸上看不见的坑

层流罩送风，甲方和很多设计院都默认下面就是一片净土。实测图谱一打，边角区域粒子数经常超标，这就是“隐形撕裂区”。问题不出在罩子本身，出在它和周围环境的互动上。

罩内风机再猛，气流一出散流板，立刻受到周围低速气流的挤压和裹挟。如果背景洁净室是乱流，这个干扰更剧烈。撕裂区通常出现在罩子下游两侧，像个八字胡，这里是气流剥离、涡流形成的重灾区。某次在苏州项目的技术夹层里，就因为相邻工艺设备发热导致热压差，把撕裂区扩大了将近40公分，差点让关键工位掉坑里。

这笔钱不能省。

撕裂区的实战成因与补救成本

成因就三个：压差、布局、物理干涉。

• 压差摆设：层流罩与背景区域压差没拉住。行内惯例，这个压差要维持在15帕以上，不是为了凑数，是为了确保罩子气流有足够的“刚性”穿透周围干扰。很多项目为了省电，把这个压差调低了，气流一出罩子就软了，直接被卷走。
• 布局拉胯：设备或操作员正好挡在下游。图纸上设备摆得整整齐齐，实际生产时一个物料车、一个记录台，就成了气流障碍物。这种设计在南方梅雨季更麻烦，温湿度一变，气流图谱全乱。
• 物理干涉：最常见的就是照明灯具和消防喷头。图纸上各走各的标高，到了现场安装，风管、水管、桥架一打架，层流罩的安装高度被迫抬升。安装高度每多10公分，下送气流的衰减和扩散就指数级增加。我们见过最离谱的，因为喷头挡路，罩子装高了，最终验收时粒子数卡在临界值，反复调试耽误了一周工期，甲方差点面临停产风险。

高效风口边框漏风没扫出来，前期省了检漏的功夫，后期GMP验证的PQ阶段你就得全拆了重来。这就是为什么森培环境坚持把DQ（设计确认）做透，在图纸阶段就模拟气流，把灯具、管线的干涉全部排除。真正的交钥匙工程，交出去之前自己得先拧紧每一颗螺丝。

怎么把撕裂区“焊死”？

预防永远比补救便宜。三个关键动作：

图纸看着行，工人焊不上去。最终方案必须考虑施工公差和材料形变。说个真事，某个项目用的铝合金边框厚度不够，罩子运行一段时间后微震，边框轻微变形，漏风了。这种问题在IQ（安装确认）阶段很难发现，到了OQ（运行确认）才暴露。

层流罩不是孤立的净化器，它是系统的一部分。气流撕裂本质是系统能量不平衡的体现。我们的EPC交付，核心是把设计、施工、调试绑成一个责任主体，从DQ到PQ的验证数据链不断，确保图纸上的洁净区，就是甲方手里能投产的车间。

物料转运通道的压差陷阱与粒子倒灌

物料转运口是洁净室的咽喉，也是最容易掉坑里的地方。很多图纸上画个缓冲间，标上压差梯度就完事了，现场一跑起来根本不是那么回事。

压差表读数稳，不代表气流方向对。这是第一个认知陷阱。我们遇到过太多案例，缓冲间对内外压差都达标，但一开门，粒子计数器数值直接跳表。问题出在气流组织上，回风口位置不对，或者送风量计算时没考虑门的开启扰动，形成了局部涡流。粒子跟着涡流就倒灌进去了。

某次在苏州一个电子厂，他们的物料缓冲间设计成了长条状，回风口在远端。理论上压差梯度是正的，但实际用发烟管一看，门一开，走廊的空气贴着地面就卷进去了，像个小旋风。图纸看着行，气流模拟没做细，现场就得交学费。

缓冲间不是摆设，它的自净能力必须计算。行内惯例，缓冲间的换气次数不能低于主洁净室的60%，并且最好能独立调控。这笔钱不能省。很多项目为了省一台风机变频器，把缓冲间和主室回风串在一起，主室一调风量，缓冲间压差就乱套，粒子倒灌是必然结果。

第二个坑是互锁。电气互锁是最低要求，但时间延迟设置是门学问。延迟太短，门像打桩机一样砰砰响，气流还没稳定下一扇门就开了，压差瞬间崩塌。延迟太长，影响物流效率，工人会嫌麻烦用东西挡住门，互锁形同虚设。根据的经验，这个延迟需要结合缓冲间体积、换气次数实测来调，不是图纸上写个3秒就能用的。

说到门，再提一个施工细节。高效风口边框漏风没扫出来，很多是后期装门框时震松的。特别是那种沉重的气密门，安装队伍和净化队伍如果不是一家，互相扯皮是常态。所以交钥匙工程的优势就在这里，责任界面清晰，从土建洞口开始我们就介入，杜绝这种破事。

在南方梅雨季，这个系统更容易挂掉。外界大气压一下降，原本微正压的缓冲间可能瞬间变负压，直接把走廊的潮湿空气抽进来。所以压差传感器的量程和响应速度要选对，配套的自控逻辑里必须加入大气压补偿算法。这不是规范强制要求的，但这是保证系统鲁棒性的关键。

对于需要快速改造或扩张的生产线，模块化洁净室的物料通道是预集成设计的。它的好处是所有压差控制逻辑和风量平衡在出厂前就调试好了，现场对接风管电路就行，能极大降低粒子倒灌的调试风险。但前提是，模块之间的密封和接口必须精准，否则接口处就是新的泄漏点。

物料通道搞不定，整个洁净室的污染控制就是空中楼阁。它牵扯到建筑、暖通、自控、工艺物流四个专业，图纸会签时多花一小时抠细节，能省掉现场两周的整改时间。我司的EPC交付，从设计源头就规避这些经典陷阱，DQ（设计确认）阶段就用三维模拟气流，IQ/OQ（安装/运行确认）的通过率有保障。我们交付的不是一堆设备和墙板，是一个能稳定通过验证、持续生产的系统。

隔离操作台与背景环境的耦合振荡

隔离操作台（ISO Class 5级）嵌在背景环境（比如ISO Class 7级）里，最怕的就是“喘气”。背景房间的压差一哆嗦，操作台内部的流型就跟着乱。这不是理论问题，是天天见的现场故障。

压差不稳，根源往往在回风。如果回风阀是手动蝶阀，基本就是摆设。背景房间的门一开一合，风量瞬间变化，手动阀根本反应不过来。某次在苏州项目的技术夹层里，就因为回风管路径太长阻力大，手动阀全开也拉不回来压差，最后只能现场加接力风机。这笔钱，前期设计时就得算进去。

更隐蔽的坑在高效送风口的边框密封。我们见过太多案例，操作台本身气密性完美，但安装时为了对齐吊顶龙骨，边框打了折。工人觉得打了密封胶就没事，实际上细微的漏风在负压状态下会成为巨大的干扰源。背景房间的尘粒直接被“吸”进操作区，粒子数时不时就报警。

这种设计在南方梅雨季会挂掉。背景环境的温湿度波动大，如果自控系统没把操作台的空调机组独立连锁，两个温湿度控制系统就会“打架”。操作台拼命除湿，背景房间在加湿，结果在回风交汇处结露。图纸上看着风平浪静，实际运行就是灾难。

很多甲方觉得买个好牌子操作台就万事大吉，忽略了它是系统的一部分。我们做交钥匙工程，核心就是解决这种耦合问题。必须把操作台的送、回、排风管，与背景房间的空调风系统作为一个整体来调试。单独验证操作台性能毫无意义，GMP验证的OQ（运行确认）阶段，一定会在这里掉坑里。

一个务实建议：在操作台的回风或排风管上加装定风量阀（CAV）。这不是规范强制要求，但能从根本上解耦。让操作台的风量恒定，不受背景环境压力波动影响。虽然初期成本高一点，但避免了未来生产时的停产风险。你不想因为粒子超标，整条生产线停下来等调试吧？

最后说点实在的。做EPC，从图纸阶段就模拟气流耦合，施工中严控密封工序，调试时整体平衡。我们交付的不只是房间，是包括DQ/IQ/OQ文件包在内的、能直接迎检的稳定系统。

动态干扰源（人员/设备）的气流遮蔽效应

动态干扰源的气流遮蔽：图纸上的完美与现场的失控

气流组织模拟软件画出来的流线永远漂亮。真到了现场，操作工一抬手，设备散热口一开，那个“完美”的流场瞬间就拉胯了。这不是模拟不准，是没把“动”的变量当回事。

人员是最大的移动污染源。设计时按静止状态算，回风口布置得再均匀也没用。人一走动，背后就拖出一个涡流区，把脚底板的粒子全卷起来送到工作台上。某次在苏州项目的技术夹层里，就因为业主临时加了条流水线，风管标高打架，只能现场改扁管，风阻大了不说，下方工位的气流直接被新设备“遮”住了，粒子数波动极大。

这笔钱不能省。必须在关键工艺点上方做气流遮蔽，用局部层流罩或者下垂的软帘形成气幕。别指望背景空调系统能搞定一切。

设备散热是另一个坑。图纸上就画个方框，不标发热量。等机器进场一开，热羽流直接顶穿送风气流，把污染带到上游。我们做交钥匙工程，必须在设备选型阶段就把热负荷参数拿到手，送回风布局要跟着热源走，而不是跟着柱子走。否则验收时动态粒子数绝对超标，GMP验证的OQ（运行确认）阶段你就等着反复整改吧，停产风险就是这么来的。

高效风口边框漏风没扫出来，往往是最后致命的疏忽。漏一点，整个气流的定向性就破坏了，什么遮蔽效应都成了摆设。行内惯例是，安装完必须逐点扫描，不是抽检。尤其是那些被设备或管道遮挡的风口，工人图方便，螺栓都没上紧。

对付这种动态干扰，模块化洁净室的思路反而有优势。它的结构决定了送风模块可以相对灵活地调整位置，后期如果工艺设备大改，风口的重新布局比传统土建式快得多，能大幅降低因改造导致的验收延期。但前提是，初期设计就得预留这种调整的余量。

本团队的EPC交付，从设计源头就把动态干扰作为核心工况来模拟。我们的DQ（设计确认）文件会直接标注出所有潜在干扰点及应对预案，确保后续IQ/OQ/PQ验证链路顺畅，不让客户在验收前夜掉坑里。

基于风险的气流组织验证盲区与补救路径

GB50073把气流组织讲得很清楚，但图纸上的箭头和现场的风是两码事。很多项目验收时数据漂亮，一投产就出幺蛾子，问题就出在验证的盲区里。

最大的坑是动态干扰验证不足。规范要求测空态、静态，但你的设备、物料车、操作人员一进去，气流场全乱。我们见过太多案例，静态粒子数达标，一旦模拟生产状态，灌装点附近瞬间报警。这笔测试的钱不能省。

压差不稳，根源往往在回风。如果回风阀手动调节，或者回风墙的阻尼网目数不对，整个房间的压力平衡就是摆设。某次在苏州项目的技术夹层里，风管和消防管打架，标高不够只能改扁管，风阻陡增，下游房间压差全拉胯了。这种设计在南方梅雨季，湿度一上来，FFU的电机负载变化，气流更不可控。

高效风口边框漏风没扫出来，是另一个高频盲点。漏扫不是安装问题，是验证方案设计时就没考虑边框扫描。等到了GMP验证的OQ阶段再发现，拆吊顶整改，工期至少延误两周，甲方面临停产风险。这就是为什么在做交钥匙工程时，坚持把边框扫描写进IQ（安装确认）的核心条款里。

补救路径不是事后堵漏，而是前置设计。对于工艺设备发热量大的区域，比如新能源电池的注液车间，单纯靠换气次数不够。行内惯例是在关键工位上方做局部层流罩，形成微环境保护，而不是盲目提高整个房间的送风量。为什么设这个值？因为要压住设备散热引起的热羽流上升，防止污染物上蹿。

模块化洁净室在快速改造项目里有优势，但拼接缝的气流泄漏风险比传统彩钢板高。如果模块间的正压密封没做好，或者回风通道设计不合理，整个房间的定向流就毁了。图纸看着行，现场工人装不上去，或者密封胶打不匀，都是掉坑里的点。

最后说个二建报建的实问题。很多甲方为了赶进度，在消防报验还没完成时就急着做洁净度检测。消防排烟阀一动，或者防火卷帘的位置不对，整个洁净区的气流组织逻辑就变了。验收检测做得再早，也是白做。

我们的EPC交付，从设计阶段就用动态模拟预判风险，施工中严格控制影响气流的隐蔽工程。我们的DQ（设计确认）到PQ（性能确认）验证，核心是确保图纸上的理论值，能经得起甲方未来五年生产的实际考验。
