洁净室设计方案怎么做？从等级确定到气流组织的完整流程
洁净室设计方案是整个净化工程的起点——方案阶段定错了，施工阶段补救的代价是方案阶段的 5-10 倍。
很多项目的问题不是施工做得差，而是方案阶段就没想清楚：等级定高了多花钱、气流方式选错了压差不稳、材料选型没和洁净等级匹配、预算没覆盖调试和检测费用。
这篇文章讲清洁净室设计方案的编制流程——从需求确认到方案交付，每一步该做什么、该确认什么参数。
方案编制的完整流程
需求确认 → 等级确定 → 平面布局 → 气流组织设计 → 暖通系统选型
→ 围护结构选型 → 电气/给排水设计 → 施工计划 → 报价编制第一步：需求确认
方案的第一步不是画图，是搞清楚业主到底要什么。
| 需要确认的内容 | 为什么重要 |
|---|---|
| 产品/工艺类型 | 决定洁净等级和环境参数 |
| 产能和设备清单 | 决定面积、电气容量、排风需求 |
| 适用法规 | GMP/ISO 17025/FDA 各自有不同要求 |
| 场地条件 | 层高、承重、已有管线都影响方案 |
| 预算范围 | 避免方案做出来才发现超预算 |
| 工期要求 | 影响施工方案和设备采购 |
常见问题：业主说”我要万级洁净室”——但追问下去，其实他只需要在关键操作区域做到万级，辅助区域十万级就够了。不搞清楚需求就画图，大概率返工。
第二步：洁净等级确定
怎么确定等级
| 确定依据 | 说明 |
|---|---|
| 行业法规 | GMP 对各工序有明确等级规定 |
| 产品工艺要求 | 芯片线宽决定洁净等级——0.35μm 需要千级 |
| 客户/审计要求 | 有的客户会在合同里指定 |
| 参考同类项目 | 但不能照搬——工艺不同等级可能不同 |
常见等级对应
| ISO等级 | 中国习惯叫法 | 典型应用 |
|---|---|---|
| ISO 5 | 百级 | 芯片光刻、无菌灌装A级区 |
| ISO 6 | 千级 | 芯片封装、光学组装 |
| ISO 7 | 万级 | PCR实验室、GMP C/D级 |
| ISO 8 | 十万级 | 食品包装、电子组装 |
不要过度设计——等级每提高一级，造价和能耗都翻倍。关于各等级装修差异和造价参考，参考不同洁净等级装修对比。
第三步：平面布局
核心原则
- 人流和物流分开——避免交叉污染
- 从洁净到污染单向流动——人从更衣→洁净区，物从传递窗→洁净区
- 工艺流线顺畅——减少搬运距离和跨区操作
- 辅助用房就近布置——更衣室、气瓶间、设备间靠近使用区域
压差分区
在平面图上就要标清楚每个房间的压差方向和数值：
更衣室(+5Pa) → 缓冲间(+10Pa) → 洁净走廊(+15Pa) → 洁净生产区(+20Pa)
↓
物料通道(+10Pa) ← 一般区(0Pa)关于压差控制的详细设计，参考洁净车间压差控制方案。

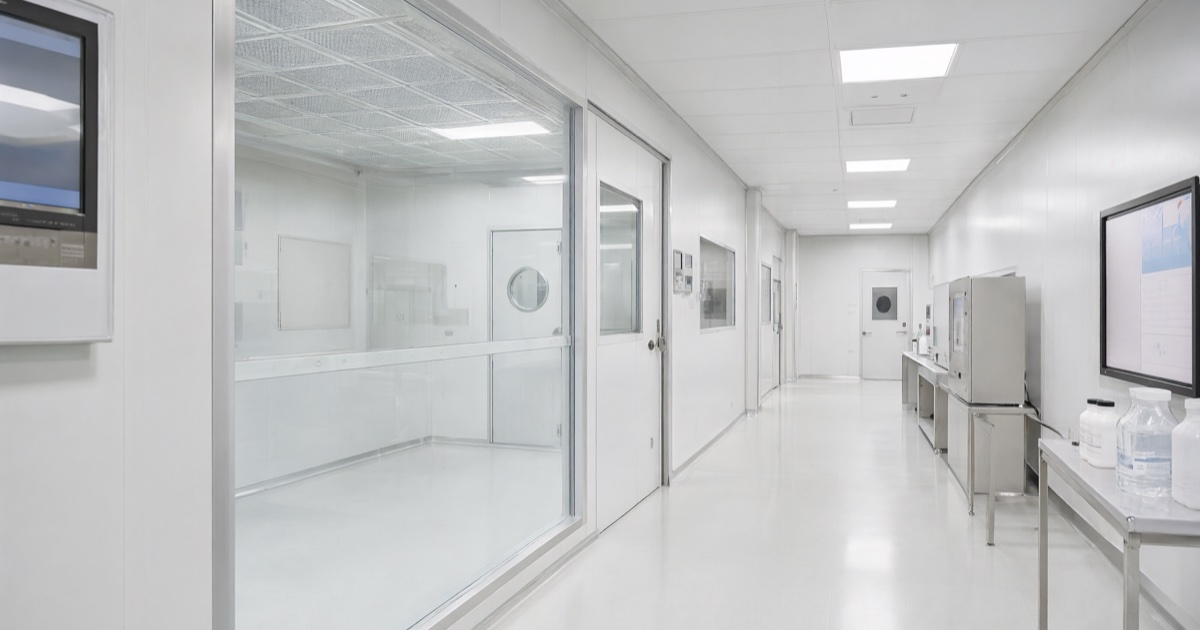

洁净室平面布局示意——人流物流分离
第四步：气流组织设计
气流组织是洁净室方案的技术核心——直接决定能不能达到目标洁净度。
两种基本方式
| 方式 | 原理 | 适用等级 | 设备 |
|---|---|---|---|
| 单向流（层流） | 空气单方向均匀流过工作区 | ISO 5/6 | FFU 满布或局部 |
| 非单向流（乱流） | 靠换气次数稀释粒子 | ISO 7/8 | AHU + 末端高效 |
FFU 和集中送风怎么选
这是洁净室设计中最常遇到的选型决策——详细对比参考FFU 满布还是集中送风。
简单判断：
- ISO 5/6 必须用 FFU——集中送风做不到足够的均匀度
- ISO 7/8 通常用集中送风——够用且能耗低
- 混合方案：大面积 ISO 7 + 局部 ISO 5 的区域，大面积用集中送风，局部加 FFU
风量计算
风量的详细校核方法参考送风量校核的关键参数。
核心公式：送风量 = 房间体积 × 换气次数
但实际设计中，换气次数只是最低要求——还要叠加：
- 排风补偿量（通风柜、工艺排风）
- 压差维持量
- 新风量（人员新风需求）
第五步：暖通系统选型
| 组件 | 选型要点 |
|---|---|
| 空调箱（AHU） | 风量、冷热量、加湿段、过滤段配置 |
| 高效过滤器 | H13（万级）或 H14（千级以上） |
| 冷热源 | 风冷/水冷/VRV，按负荷和场地条件选 |
| 风管 | 镀锌钢板，保温厚度按露点计算 |
| 控制系统 | 温湿度 PID + 压差联动 + 远程监控 |
冷量计算容易漏算的项：
- FFU 发热（每台 200-500W）
- 设备散热
- 人员散热
- 围护结构传热
- 新风负荷
第六步：围护结构选型
| 部位 | ISO 7-8 | ISO 5-6 |
|---|---|---|
| 墙面 | 岩棉彩钢板 | 铝蜂窝板/玻镁板 |
| 吊顶 | 彩钢板 | FFU 集成吊顶 |
| 地面 | 环氧自流平 | PVC 卷材热焊 |
| 门 | 净化门 | 气密门 |
| 窗 | 双层观察窗 | 双层密封观察窗 |
方案文件清单
一份完整的洁净室设计方案应该包含：
- 设计说明书（等级、参数、标准依据）
- 平面布局图（含压差标注）
- 气流组织方案
- 暖通系统图
- 电气系统图
- 给排水系统图
- 材料设备清单（品牌、型号）
- 施工计划和工期
- 分项报价
- 验收标准
方案阶段的常见错误
| 错误 | 后果 |
|---|---|
| 等级定高了 | 造价和能耗都翻倍 |
| 没做风量详细计算 | 空调容量不够或太大 |
| 忽略排风补偿 | 压差维持不住 |
| 围护结构和等级不匹配 | 密封性不够达不到等级 |
| 没考虑后期维护空间 | 过滤器换不了、阀门够不着 |
关于 FFU 节能运维策略，参考FFU 风机群控优化。整体的洁净工程规划，建议从总览页面了解。
