洁净室设计完整指南：从气流组织到材料选型的核心要素解析

洁净室设计的核心不是参数堆砌，而是工艺适配与风险预控。森培环境在13年EPC实战中总结，超过70%的后期运行问题源于设计阶段对动态负荷、人流物流交叉及可维护性的轻视。

一个看似达标的图纸，可能因一个回风柱位置不当，就在梅雨季导致核心区微正压失控。本文将直击设计陷阱，从气流组织到材料选型，拆解如何构建真正稳定、高效且低运维成本的洁净空间。

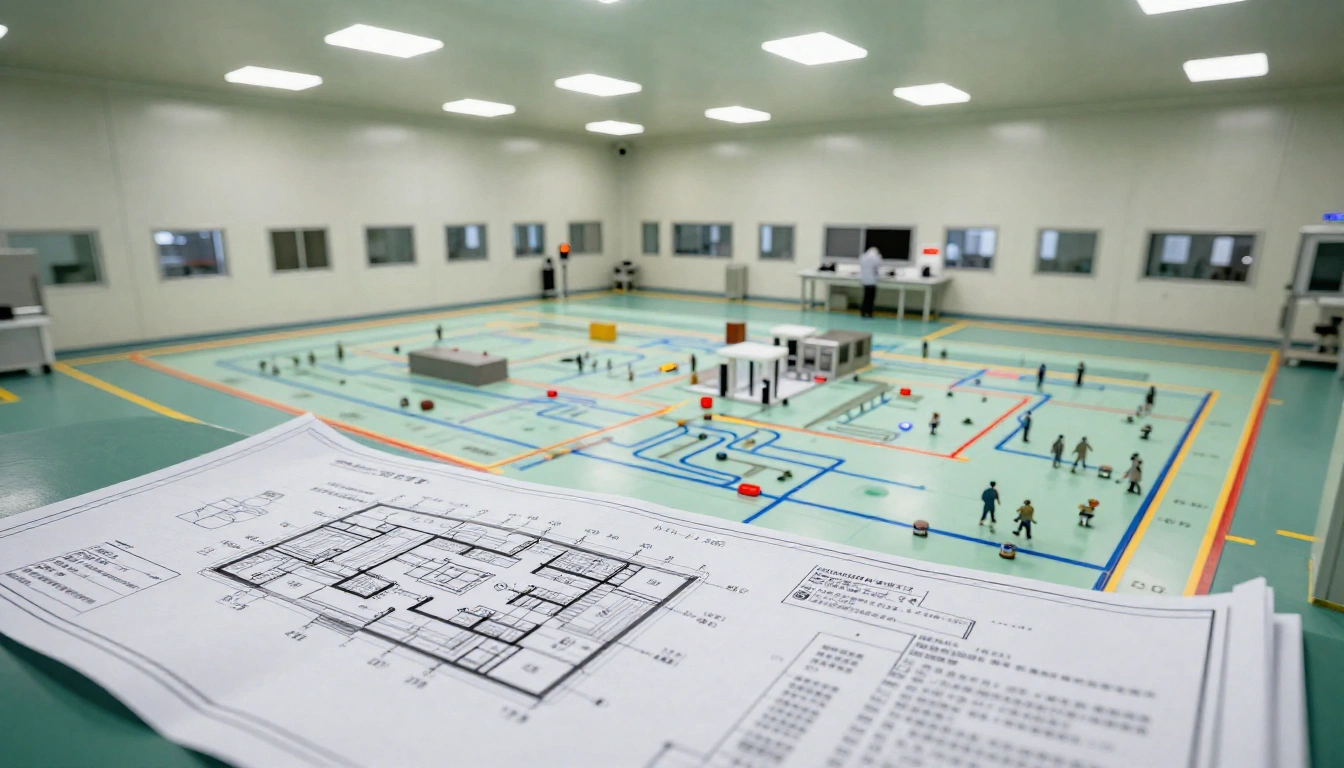

洁净室设计的底层逻辑：气流组织与压差控制为何是成败关键

洁净室设计的成败，核心在于气流组织与压差控制。这是维持洁净度的物理基础，一旦失效，所有设备投资都可能归零。

气流组织决定了污染物被“扫”出去的路径。设计图纸上的箭头很完美，但现场风管走向、高效送风口布局、工艺设备位置都在争夺空间。我们见过太多案例，因为设备就位后阻挡了关键气流，导致局部涡流，粒子沉降，最终验收数据超标。

单向流是最高效的“扫除”方式。GB 50457-2019 第9.3.2条强制规定，A级洁净区必须采用单向流。为什么？因为它像一道均匀的气流活塞，持续将污染物推向回风口，几乎没有死角。

但实现真正的单向流，对吊顶满布率、地板穿孔率、初始风速均匀性要求极高。

压差：洁净室的“门神”

压差是气流组织的动力源，也是阻止污染入侵的屏障。它的逻辑很简单：让空气从最干净的区域流向次干净区域，最后排向室外。这个压力梯度必须稳定。

规范要求不同洁净室之间压差不小于5Pa，洁净室对室外不小于10Pa。设5Pa不是随便定的，这是一个经验平衡值：既能有效密封门缝，又不会导致门难以开启或产生哨音。在南方梅雨季，室外大气压波动剧烈，压差控制不灵敏的系统会频繁报警甚至失效。

压差失控的直接后果就是交叉污染。在药品或医疗器械车间，这意味着一整批产品可能报废，带来巨大的停产风险。压差表的数值背后，是风量平衡计算、余压阀选型、自控系统逻辑和建筑严密性的综合体现。

施工细节决定理论能否落地。例如，回风口下边缘距地0.2m，风速控制在2m/s以下。这个0.2m是为了避免地面灰尘被直接卷起，2m/s的风速则是为了在有效回风的同时不产生噪音和吹风感。

很多项目为了美观把回风口做高，或者为了省成本减少数量，结果就是气流组织短路，上部洁净，下部脏。

一次完整的洁净室设计综合性能确认，需要检测多达13个项目，从送风量、压差到气流流型、恢复时间。这每一项都是在验证气流与压差系统是否按设计意图工作。图纸上的一个标注，到现场就是风阀的无数圈调试。

森培环境在新能源电池干燥房项目中，曾处理过一个经典问题：烘烤设备发热量巨大，扰乱局部气流。我们的解决方案不是加大总风量，而是在设备上方增设定向排热罩，同时微调周边送风口的导流叶片角度，引导主气流绕过热源，保护了产品暴露区域的单向流态。

这靠的是对气流组织的动态理解，而非静态图纸。

好的洁净室设计，是让空气听话的艺术。气流组织是“术”，压差控制是“法”，二者结合，才能构建一个稳定、可靠、节能的洁净空间。忽略任何一点，后续的运维成本都会指数级上升。

材料选型与围护结构的实战避坑清单

墙板选型不能只看价格和厚度。森培环境在珠三角一个电子项目里，甲方为了省预算选了普通岩棉彩钢板。梅雨季一来，室内外温差导致板内结露，岩棉吸饱了水，墙板整体下坠变形，差点引发停产风险。洁净区密封全破功。

防火是底线，不是选项。GB 50016必须看，但更要看附录B的具体分类。一个锂电池洁净车间，如果隔墙用了B1级材料，消防验收直接卡住。图纸上标A级，现场送检报告也必须对得上。

施工细节决定气密性。很多方案只提“专用密封胶”，但没写清楚是硅酮、聚氨酯还是MS胶。在药厂走廊弧形转角处，用错了胶，热胀冷缩半年就开裂。工人打胶的手法和基层处理，监理必须盯着。

材料成本与性能的平衡点

下面这个表，是帮甲方在预算和长期风险之间做权衡的实用工具。只看第一栏报价，一定会吃亏。

这张表的核心是“潜在风险”栏。普通板省下的钱，不够应付一次因结露导致的停产损失。医疗板贵，但能顶住每日消毒剂的腐蚀。

新风量不能只算换气次数。GB 50073-2013强制要求每人每小时不少于40m³，这是底线。一个50人的洁净车间，就算换气次数达标，人员新风总量不足2000m³/h，下午就会闷，影响FFU过滤器终阻力上升速度。

地面材料要抗疲劳。环氧自流平不是唯一解。在叉车频繁通过的通道，我们更推荐加厚的聚氨酯砂浆。单纯环氧会被碾出粉，变成颗粒污染源。收边处理要用圆弧踢脚，直角死角清不掉。

门窗的型材和五金是隐形杀手。洁净密闭门用国产普通合页，开关三个月就可能下沉漏风。验收时压差达标，不代表半年后还能维持。这笔钱不能省。

好的洁净室设计，是让围护结构在十年周期里稳定如初。材料选型，就是为这份稳定买保险。

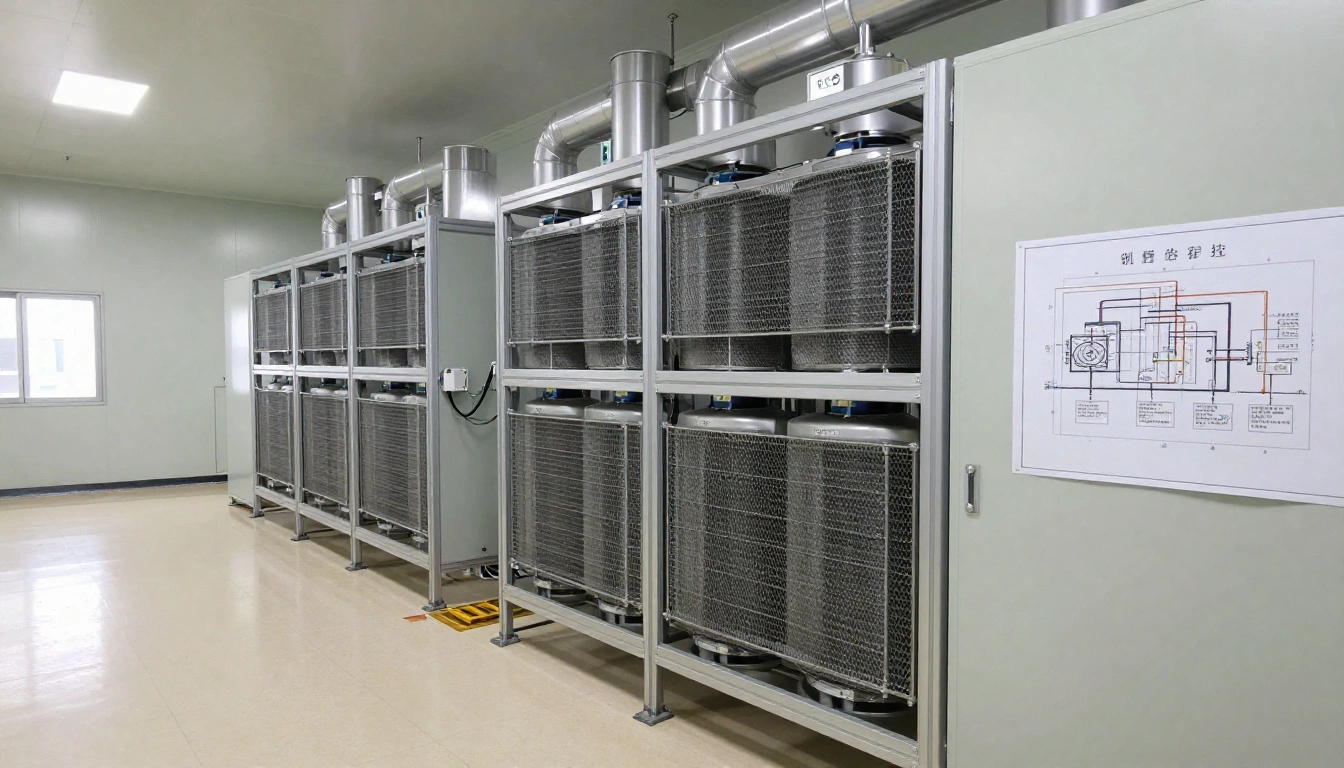

核心机电系统的协同设计与选型冗余

洁净室设计的成败，取决于机电系统能否协同工作并具备合理的冗余。这不是简单的设备堆砌，而是基于工艺风险的系统工程。选型冗余不足直接导致停产风险，过度冗余则造成能源浪费与投资虚高。

协同设计的起点是气流组织。推荐采用垂直单向流系统（FFU+高效过滤器组合），风速控制在0.35-0.45m/s范围内。这个范围是平衡洁净度与运行成本的黄金区间。风速低于0.35m/s，粒子沉降风险增大；

高于0.45m/s，风机能耗剧增且可能干扰精密工艺。

压差是气流的“指挥官”。洁净区与缓冲间、走廊以及非洁净区之间应保持不小于5Pa的压差梯度。这个值不是拍脑袋定的。低于5Pa，门开启时的气流扰动足以让压差归零，交叉污染防线瞬间失效。

空调冷源是能耗大户。一个常见的坑是只按夏季极端工况选主机。在沈阳这类温带季风气候地区，全年大部分时间处于部分负荷状态。

采用5台低温冷水离心机组，单机额定工况制冷量1934KW（550RT），通过大小机搭配与变频设计，能大幅提升低负荷时的运行效率。图纸上算得再精，不如让主机在过渡季节也能高效运行。

管道抗震是隐蔽工程的命门。很多项目直到消防验收才被卡住。必须依据《建筑机电工程抗震设计规范》GB50981-2014等系列标准，采用成品支吊架与一体式扣件。现场工人图省事用角钢现场焊接的支架，根本过不了验收。这不是成本问题，是合规底线。

自控系统是协同的神经。但别迷信全自动。关键压差传感器必须设置现场机械式压差表进行冗余比对。DCS屏幕显示正常，实际压差可能早已失守。这种设计在回风夹道积灰后就会失灵。

冗余的尺度在于区分“保障”与“备份”。工艺冷却水系统需要N+1甚至N+2的硬件备份，因为中断意味着整批产品报废。而普通舒适性空调，采用变频调节与管路互备可能比多设一台整机更经济可靠。

项目团队的复盘显示，为不重要的系统过度备份，是初期投资浪费的主因之一。

最后看机房环境。主机房的含尘浓度，在静态条件下测试，每升空气中大于或等于0.5μm的尘粒数应少于18000粒。这个要求常被忽视。脏乱的机房环境会堵塞板换、腐蚀电路，导致主设备提前大修。机电协同，要从设备的老家——机房开始抓起。

从图纸到现场的施工衔接与验证节点

图纸到现场的衔接，本质是设计意图的物理转化。转化失败，洁净室设计就是一张废纸。核心在于用施工验证倒逼图纸深度，在动工前把矛盾暴露在会议桌上。

我们习惯在图纸会审阶段插入一次“施工可行性推演”。推演不关心理论参数，只模拟工人怎么干。上次有个项目，图纸上高效送风口紧贴主梁，没留过滤器拆装空间。这种设计在图纸上合规，到了现场安装班组直接停工。

衔接的关键验证节点

第一个硬节点是管线综合排布确认。暖通、工艺管道、电气桥架全要在一张综合图上碰撞。医用气体管道和电缆桥架平行敷设，间距不足300mm的情况很常见。这违反了安全规范，但单专业图纸看不出来。

彩钢板安装前必须完成所有墙内隐蔽工程验收。包括门窗过梁、管线穿墙密封。本团队吃过亏，等彩板封好了才发现一个工艺排水管忘留套管。要么拆板，要么现场开洞破坏气密性层。哪个选择都导致工期延误和成本失控。

地面施工是另一个雷区。环氧自流平对基层含水率要求苛刻，低于4%。南方梅雨季，混凝土垫层晾一个月都达不到。强行施工，后期必然鼓包开裂。我们会在合同里明确基层处理的责任界面和验收标准，避免扯皮。

GB 50457-2019 第8.3.8条对光反射系数的规定，直接关系到现场视觉环境和照度均匀性。墙面反射系数0.60~0.80，是为了让灯光柔和扩散，减少操作员眼疲劳。这不是美观问题，是关乎长时间作业的生理影响。

对于电子类洁净室，防静电地面电阻率参数是生命线。标准要求表面电阻率1.0×10⁵~1.0×10⁹ Ω·cm。值设在这个区间，是为了快速泄放静电的同时，避免形成危险漏电流。材料供应商的检测报告必须和现场实测比对，材料批次不同，电阻值可能漂移。

竣工验收只是拿到了“准生证”。按ISO 14644-4的思路，性能验收和使用验收才是重点。性能验收是空态或静态测试，证明设备系统达标。使用验收是模拟实际生产状态的动态测试，比如同时运行所有工艺设备，看温湿度和洁净度能否稳住。

很多项目卡在性能验收。问题常出在调试顺序上。必须先完成风量平衡和房间压差调试，才能做洁净度测试。顺序错了，数据全是乱的。这个阶段甲方最好派人跟全程，亲眼见证数据采集过程。

最后一个隐性节点是竣工资料移交。这不仅是档案，更是未来维护和改造的“地图”。我们会要求班组实时更新施工记录，特别是隐蔽工程影像和材料报审单。移交不清，后续设备故障排查就是大海捞针，停产风险激增。

图纸深化不能降低原设计标准。曾有个项目原设计基本风压取1.33KN/㎡，远高于常规0.55 KN/㎡。深化时若按经验忽视，所有结构加固和锚固点都会出问题。这个责任必须书面明确。

从管线碰撞到资料移交，每个节点都是一道过滤网。滤掉的是现场返工和未来停产的风险。洁净室设计价值，最终由这些琐碎的衔接细节兑现。

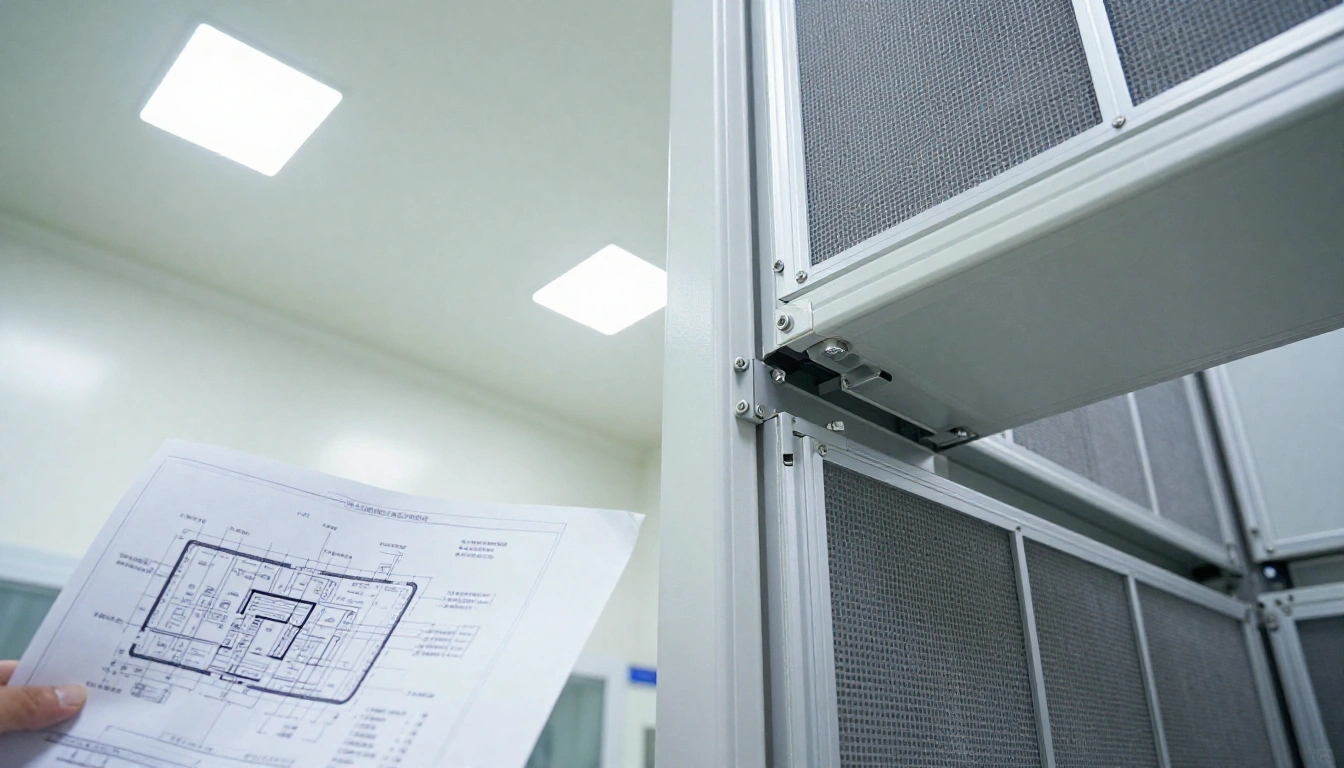

性能验收的硬指标与动态合规策略

洁净室设计的终点不是竣工，而是通过性能验收并实现动态合规。很多项目在静态测试时数据完美，一投产就超标，核心在于混淆了静态验收与动态保障的逻辑。

静态粒子数是基础门槛，动态微生物控制才是持续运营的关键。医药工业洁净室的空气洁净度级别按悬浮粒子浓度划分为A、B、C、D四个级别，这个分级是设计选型的起点。

例如，A级洁净室静态条件下≥0.5μm粒子不超过3520个/m³，这个值是为了确保在无人无扰动的“空房间”状态下，硬件系统本身具备维持高洁净度的物理能力。

但静态达标远不够。真正的挑战来自生产。

人员操作、物料转运、设备运行都会成为污染源。GB 50457-2019 第3.2.2条规定，洁净室微生物监测应在动态条件下进行。这意味着你的采样计划必须模拟最恶劣的工况，而不是挑个“好时机”。

动态测试（Operational Test）才是试金石。

它要求洁净室（区）已处于正常生产状态下进行测试。A级区域浮游菌<1 CFU/m³，沉降菌<1 CFU/皿，这些严苛指标直接关联产品无菌保证水平。很多甲方在验收时只盯着粒子计数器，忽视了动态微生物布点方案的科学性，为后续审计埋下隐患。

动态合规策略的核心是“人机料法环”的协同管控。图纸上的换气次数能算出来，但工人穿着洁净服的动作幅度、物料传递窗的互锁使用习惯，这些都会瞬间破坏气流组织。我们见过太多案例，因为操作SOP与气流设计不匹配，导致关键点风速紊乱，粒子堆积。

性能验收必须包含“压力梯度扰动测试”。

模拟相邻房间门同时开启、传递窗使用、设备联锁排气等真实场景，记录压力恢复时间和波动范围。这个数据能直观暴露自控系统PID参数的合理性。参数调不好，压差像秋千一样晃，交叉污染风险激增。

送风天花的高效过滤器检漏，必须在安装初期和最终调试后各做一次。中期施工的焊接烟尘、打磨粉尘可能已经损伤滤料。别等到验收前才发现漏点，那时吊顶封死了，整改成本足以让项目延期一个月。

动态合规不是一次性的，它需要建立在可预测的维护基础上。通过验收数据反向校准你的日常监控限值，设定预警线。比如，将粒子数连续监测的报警值设定在标准值的50%，留出足够的干预缓冲时间，避免直接触发停产风险。

记住，好的洁净室设计，是让动态生产行为成为系统的一部分，而不是需要对抗的干扰项。验收文件里那些漂亮曲线，必须能经受住三班倒连续生产的磨损。否则，它只是一份昂贵的静态艺术品说明书。
