✔ 露点≤-50℃超低湿环境达标
| 项目行业 | 新能源 · 动力电池 |
|---|---|
| 洁净等级 | ISO 7级 / 露点≤-50℃ |
| 项目面积 | 2,200 ㎡ |
| 建设周期 | 100 天 |
| 执行标准 | GB/T 36276 · 企业标准 |
| 服务范围 | 设计 · 施工 · 调试 |
案例核心结论
这个方形铝壳电芯项目的难点，是把露点从常见 -40℃ 进一步压到 -50℃，并在 2200㎡ 连续产线里控制除湿能耗。 同类动力电池项目应先核对注液、静置、化成布局和露点恢复要求，再进入洁净工程报价资料判断三级转轮等配置边界。

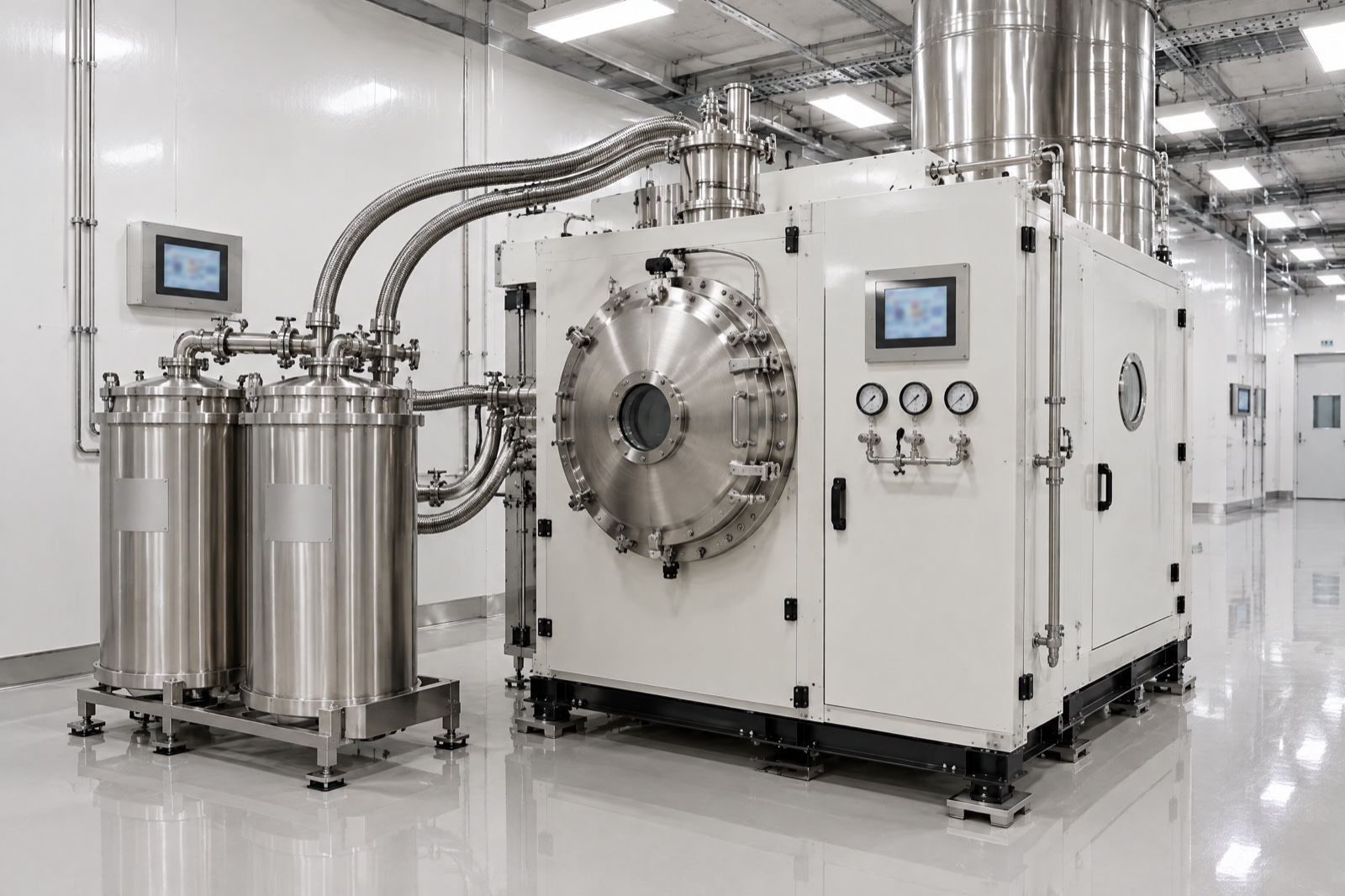

项目背景与挑战
客户为头部动力电池企业，新一代大容量方形铝壳电芯对电解液水分极度敏感，注液环境露点要求提升至≤-50℃。
难题一：超低露点-50℃
较常规-40℃干燥房再降低10℃，除湿能耗呈指数增长，需要三级转轮串联才能实现。
难题二：产线规模大
单栋干燥房面积2200㎡，注液+静置+化成一体化布局，产线连续运行不允许露点波动。
难题三：节能运行
-50℃露点除湿能耗巨大，客户要求单位面积能耗不超过行业标杆120%。
我们的解决方案
超低露点干燥房方案

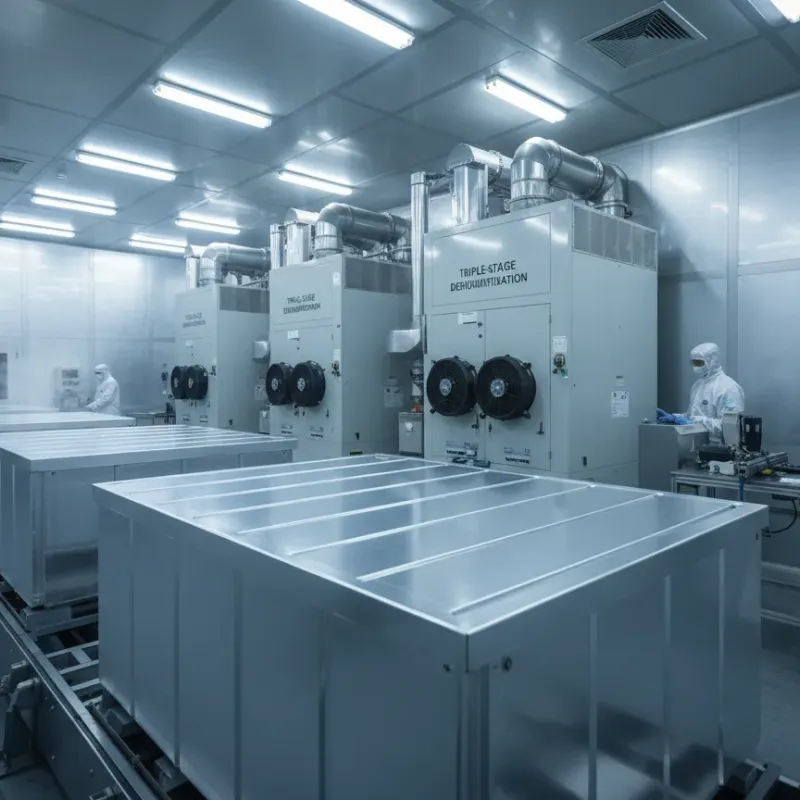

三级转轮梯级除湿
采用三台转轮除湿机梯级串联：一级至-20℃→二级至-40℃→三级至-52℃。再生侧配热泵回收，再生能耗降低25%。
超气密围护系统
围护采用工业级PIR保温板+全焊接不锈钢内衬，墙板接缝处做双层密封。50Pa正压测试泄漏率<0.1%/h，达到洁净室最高气密标准。
能效优化运行
配置露点-50℃和-40℃双模运行策略，注液工位超低露点，静置区-40℃露点即可。分区控制节省整体能耗18%。
施工纪实
超低露点精密工程，全程100天
第1-20天 · 设计阶段超低露点方案设计 三级转轮选型计算、超气密围护方案、分区露点策略设计。第21-55天 · 施工阶段围护结构与设备安装 PIR保温板+不锈钢内衬施工、三级转轮机组安装、气锁缓冲间施工。第56-80天 · 调试阶段梯级除湿联调 三级转轮串联调试、热泵再生系统调试、露点96h连续测试。第81-98天 · 验证阶段产线验证 注液设备搬入试产、超低露点动态监测、电芯质量验证。第100天 · 验收通过全面达标交付 露点稳定-50℃以下，电芯水分含量达标。
关键验收数据
以下数据来自96小时连续运行监测
| 检测项目 | 设计标准 | 验收实测值 | 判定 |
|---|---|---|---|
| 露点温度（注液区） | ≤-50℃ | -52℃ ~ -54℃ | ✔ 合格 |
| 露点温度（静置区） | ≤-40℃ | -43℃ | ✔ 合格 |
| 洁净度 | ISO 7 | 218,000 pc/m³ | ✔ 合格 |
| 气密性（50Pa） | <0.2%/h | 0.08%/h | ✔ 合格 |
| 温度 | 23±2℃ | 22.8℃ ±1.2℃ | ✔ 合格 |
| 能耗 | ≤行业标杆的120% | 行业标杆的108% | ✔ 合格 |

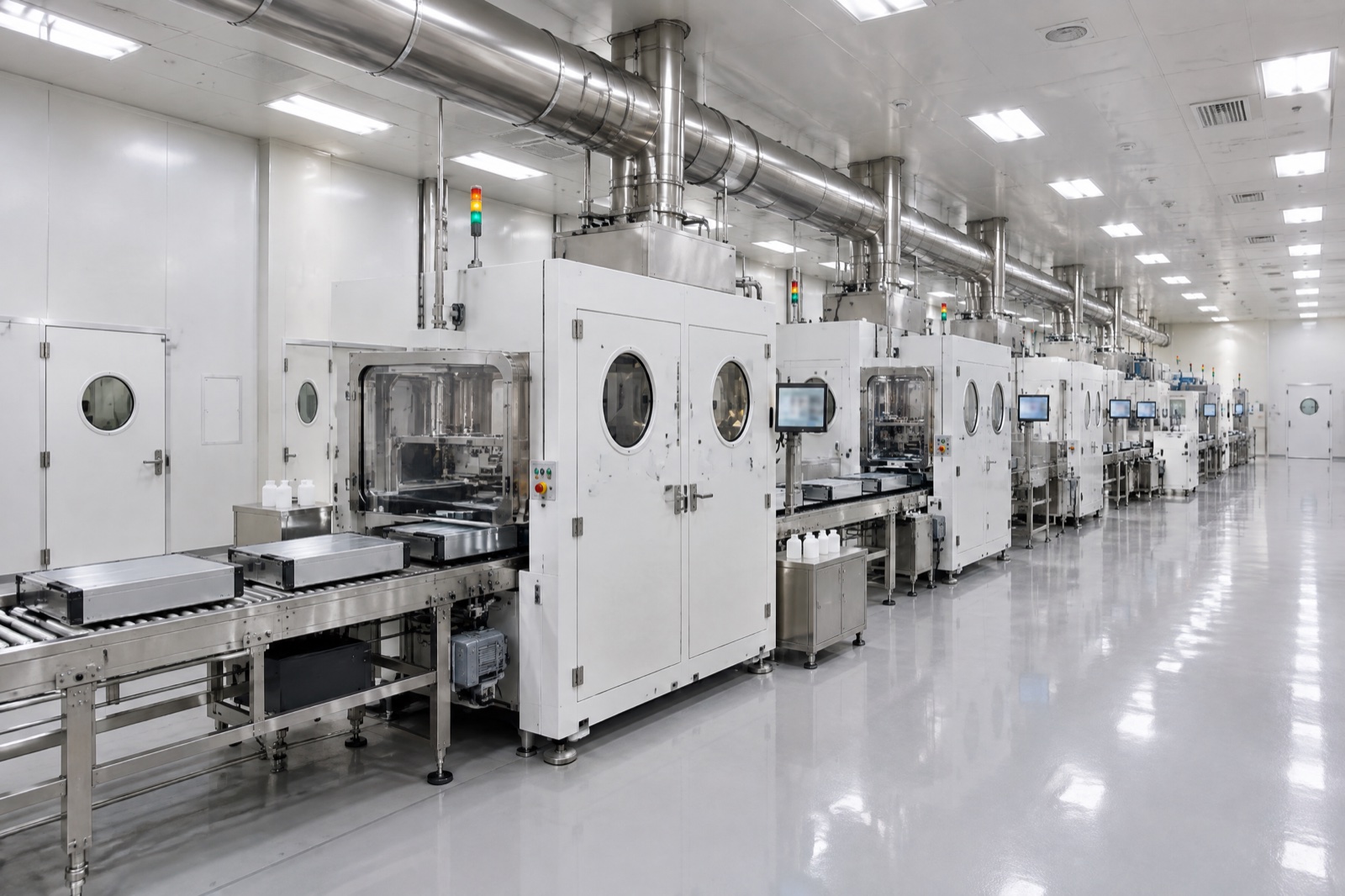

项目成果
"干燥房露点稳定在-52℃以下,电芯电解液水分含量<10ppm,满足新一代大容量电芯要求。"
核心交付成果：
· 注液区露点稳定**≤-52℃**
· 气密性泄漏率仅0.08%/h
· 分区控制节省能耗18%
· 电解液水分**<10ppm**
· 能耗仅为行业标杆的108%
常见问题
露点 -50℃ 比 -40℃ 难在哪里？
-50℃ 对围护气密、除湿能力和运行管理要求更高。系统不仅要达到目标，还要在人员、物料和设备持续运行时稳定维持。
注液、静置、化成一体化会怎样影响干燥房？
不同工段的湿负荷、热负荷和物流频率不同，放在同一区域会互相影响。分区、气流组织和设备排热要同步设计。
动力电池干燥房前期要先给哪些运行目标？
建议提供目标露点、产线节拍、设备热负荷、人员班次、开门频率、除湿恢复时间和能耗目标。可通过洁净工程报价资料提交。
