✔ 露点稳定≤-45℃，电芯良率99.3%
| 项目行业 | 新能源 · 锂电池制造 |
|---|---|
| 洁净等级 | ISO 7级（万级）/ 露点≤-40℃ |
| 项目面积 | 1,500 ㎡ |
| 建设周期 | 90 天 |
| 执行标准 | GB/T 36276 · GB 50472 |
| 服务范围 | 设计 · 施工 · 调试 |
案例核心结论
这个锂电注液干燥房的核心，是在人员频繁进出和 200kW 设备热负荷下，仍把露点稳定控制在 -40℃以内。 同类干燥房应先核对产线班次、人员数量、设备散热、围护气密和除湿恢复时间，再进入洁净工程报价资料判断除湿系统。

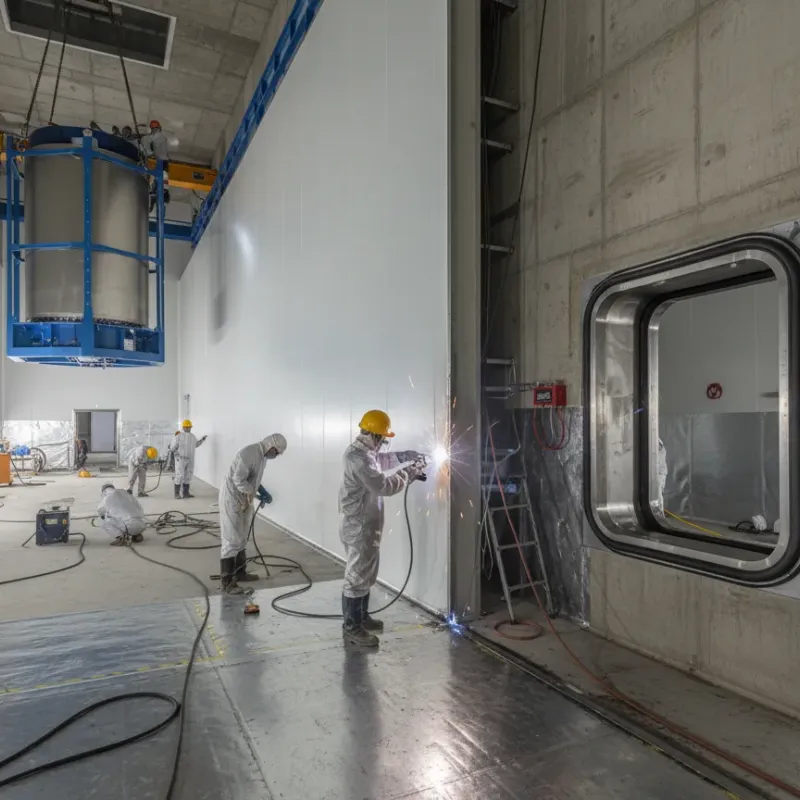

项目背景与挑战
客户为华南锂电池头部企业，新建方形电芯注液干燥房，核心注液工序需在极低露点环境（≤-40℃）下进行。
难题一：极低露点控制
露点-40℃意味着空气含湿量<0.12g/kg，任何细微的漏风都会导致露点急剧升高，围护气密性要求极其严格。
难题二：大量人员进出
注液产线24h三班连续生产，每班30+人进出，人体散湿量极大，需快速恢复露点。
难题三：注液设备散热
注液机和化成柜发热量大，总热负荷约200kW，低露点除湿与散热降温需同时满足。
我们的解决方案
锂电干燥房系统方案

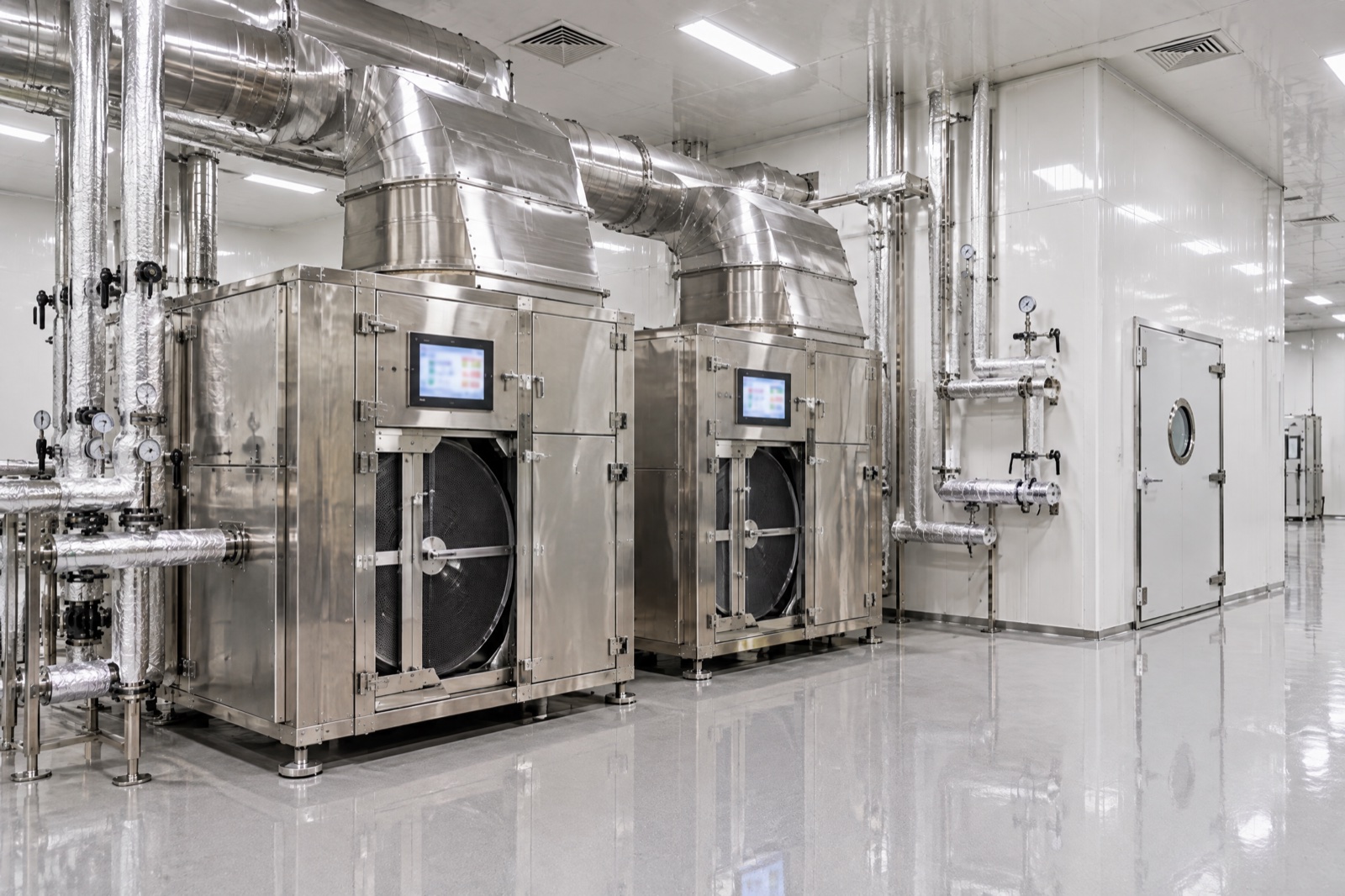

双转轮串联除湿
采用两台硅胶转轮除湿机串联运行，一级除湿至露点-25℃，二级精除湿至-45℃。再生热源采用蒸汽+电加热双模式，节能且稳定。
气密围护+气锁缓冲
干燥房围护采用专用气密彩钢板+全焊接铝合金框架，门窗采用三道硅胶密封条。人员进出设三级气锁缓冲间，单次开门露点恢复<3分钟。
除湿+冷却分离系统
除湿系统和冷却系统完全分离。冷却采用干式风机盘管（露点以上运行），避免冷凝水产生。总冷量配置240kW，室温控制在23±2℃。
施工纪实
精密施工，全程90天
第1-18天 · 设计阶段干燥房方案设计 露点计算、转轮选型、气密性方案设计、气锁缓冲设计。第19-50天 · 施工阶段围护结构与设备安装 气密围护板安装、铝合金框架焊接、转轮除湿机安装、气锁缓冲间施工。第51-75天 · 调试阶段露点调试与验证 转轮串联调试、气密性检测、露点72h连续监测、热负荷模拟测试。第76-88天 · 验证阶段产线试运行验证 注液设备搬入试产、露点动态监测、电芯注液质量验证。第90天 · 验收通过露点指标全面达标 注液产线正式量产，电芯良率99.3%。
关键验收数据
以下数据来自72小时连续运行监测
| 检测项目 | 设计标准 | 验收实测值 | 判定 |
|---|---|---|---|
| 露点温度 | ≤-40℃ | -45℃ ~ -48℃ | ✔ 合格 |
| 洁净度 | ISO 7 / ≤352,000 pc/m³ | 210,000 pc/m³ | ✔ 合格 |
| 温度 | 23±2℃ | 23.1℃ ±1.5℃ | ✔ 合格 |
| 开门恢复时间 | ≤5 min | 2.5 min | ✔ 合格 |
| 气密性（50Pa泄漏率） | ≤0.5%/h | 0.18%/h | ✔ 合格 |
| 电芯注液良率 | ≥98% | 99.3% | ✔ 合格 |

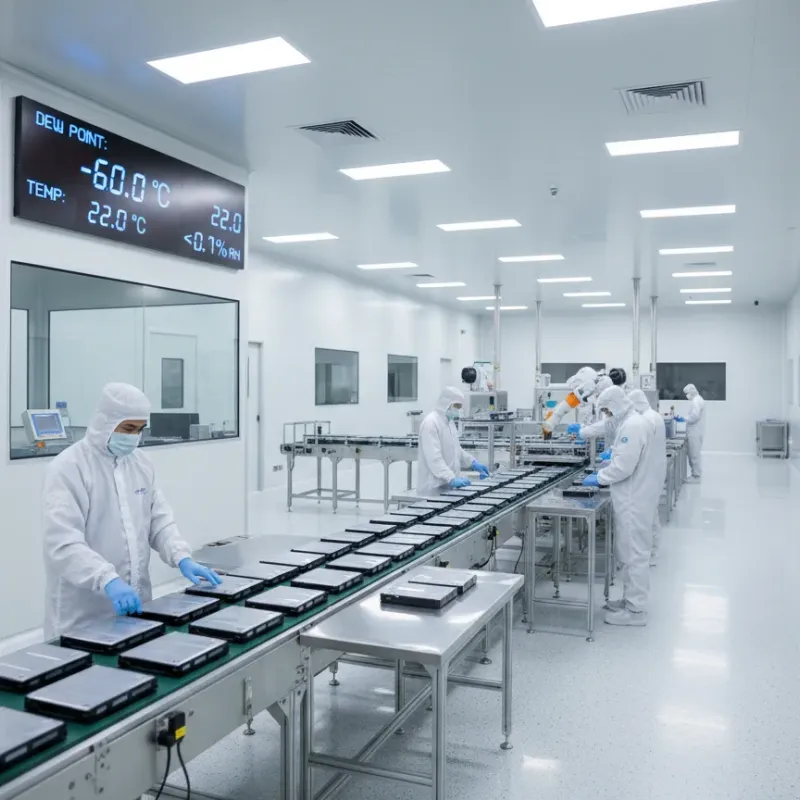

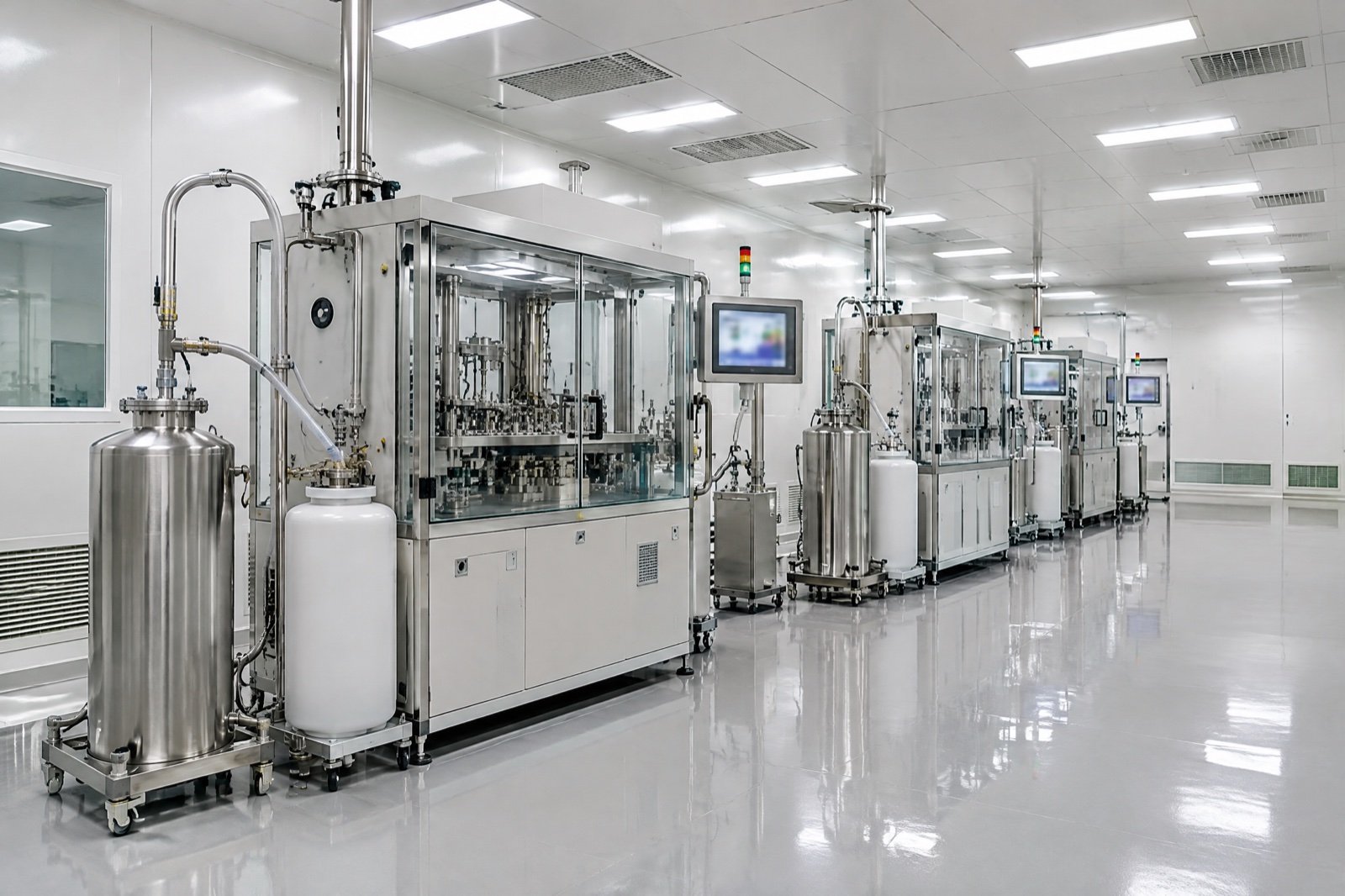

项目成果
"干燥房投产后露点稳定在-45℃以下，电芯注液良率从97.5%提升至99.3%，每条线年节约不良损耗超300万元。"
核心交付成果：
· 露点稳定在**-45℃ ~ -48℃**
· 气密性泄漏率仅0.18%/h，远优于标准
· 开门恢复时间2.5分钟
· 电芯注液良率99.3%
· 年节约不良损耗超300万元
常见问题
露点 -40℃ 的干燥房最怕什么？
最怕围护漏风、人员频繁开门和设备散热低估。任何一个因素都会增加除湿负荷，让露点恢复变慢。
人员进出为什么会明显影响露点恢复？
人员和门禁会带入水分，三班倒运行时这种湿负荷是连续的。缓冲间、门禁联锁和除湿余量都要按真实班次设计。
锂电注液干燥房询价前要准备哪些产线参数？
建议准备目标露点、面积、人员数量、设备热负荷、产线布置、开门频次和运行班次。可通过洁净工程报价资料提交初步参数。
