从运维的角度回看过往项目,我们森培环境的技术团队经常遇到一类重复出现的问题:企业在洁净车间或实验室投入使用后,发现初期设计的臭氧消毒系统要么效果不达标,消毒后微生物指标反弹;要么运行成本高昂,设备故障频发;更严重的是,不当的臭氧泄漏对精密仪器造成不可逆的氧化损伤,或对人员安全构成潜在威胁。这些问题,往往并非单一的臭氧发生器质量所致,其根源大多可以追溯到方案设计阶段——将臭氧消毒简单视为一台独立设备的采购与安装,而忽视了它作为一个必须与整个环境控制系统深度集成的关键子系统这一本质。工程实践中常见这样的教训,一个优秀的臭氧消毒方案,其核心价值在于“协同”而非“堆砌”。
臭氧消毒在GMP车间、生物实验室等场景中的应用,其核心工程痛点集中在系统性缺失上。首先,是消毒效果的空间不均与时间波动。很多项目仅依据车间容积简单选型,忽略了围护结构密封性、室内家具设备布局对气流产生的阻挡效应,导致臭氧无法均匀弥散至每个角落,形成消毒死角。其次,是运行与维护的可持续性差。一些设计只关注消毒阶段的臭氧浓度峰值,却未充分考虑残余臭氧如何高效、安全地消除,也未设置可靠的浓度监测与连锁保护,为日常运维埋下安全隐患。此外,臭氧的强氧化性是一把双刃剑,若未对车间内可能接触到的材料(如特定橡胶密封件、某些涂层表面)进行兼容性评估,将在运行期陆续暴露材料老化、龟裂的问题,引发密封失效或颗粒物污染。从运维角度看,这些在调试或验收时可能被短暂高浓度掩盖的问题,会在长达数年的周而复始的消毒循环中逐渐放大,最终以微生物失控、维护成本激增或设备损坏的形式要求项目“偿还”设计阶段的欠账。
因此,一个负责任的工程方案,其总体思路必须超越设备本身,着眼于构建一个“可预测、可控制、可验证”的环境消毒生命周期。这要求臭氧消毒系统与建筑的围护结构、空调净化系统、自动控制系统乃至工艺设备布局进行一体化的设计与联动。森培环境在多个项目中的经验表明,成功的方案不是选择最高端的臭氧发生器,而是设计最高效的臭氧“投加-分布-维持-消除”的完整气流与控制系统,并确保其与洁净环境的热湿负荷、压差平衡、运行时段管理无缝衔接。其目标是在满足消毒工艺要求的前提下,实现最低的能源消耗、最长的设备寿命和绝对的人员安全保障。
基于这一思路,系统的实施需分解为以下几个关键模块的协同设计与建设:

1. 围护系统与空间气密性保障
这是所有气体消毒方案生效的物理基础。臭氧消毒要求空间在消毒周期内保持高度的气密性,否则臭氧泄漏会导致浓度无法维持,消毒失败。工程实践中常见,设计需明确对墙体、天花板接缝、门窗密封条的气密性等级要求,并特别注意穿越围护结构的管道、线缆的密封处理。在改造项目中,这往往是代价最高但也最关键的环节。
2. 空调净化系统(HVAC)的精细化耦合
臭氧消毒绝非关闭空调系统那么简单,而是需要HVAC系统为其提供特定的运行模式。在消毒阶段,空调箱应切换至“消毒模式”,关闭新风阀和排风阀,利用内循环风机促进臭氧在空间内的均匀分布。更为关键的是消毒结束后的“清扫模式”,此时需要空调系统迅速切换为全新风运行,或结合专用的臭氧分解装置,将室内臭氧浓度安全降至0.1ppm以下(通常的安全标准)后方可允许人员进入。这个模式切换的逻辑、时序控制必须与自控系统深度集成。

3. 气流组织与臭氧分布设计
为避免死角,需要根据房间几何形状、设备布局,专门设计臭氧的投加点和回流路径。通常采用顶部均匀布气或利用现有FFU(风机过滤单元)回风夹层作为气体扩散通道。在设计阶段若忽视对大型设备背后、柜体底部等局部气流死区的分析,往往会成为日后微生物检出的固定源头。
4. 模块化与安全控制逻辑

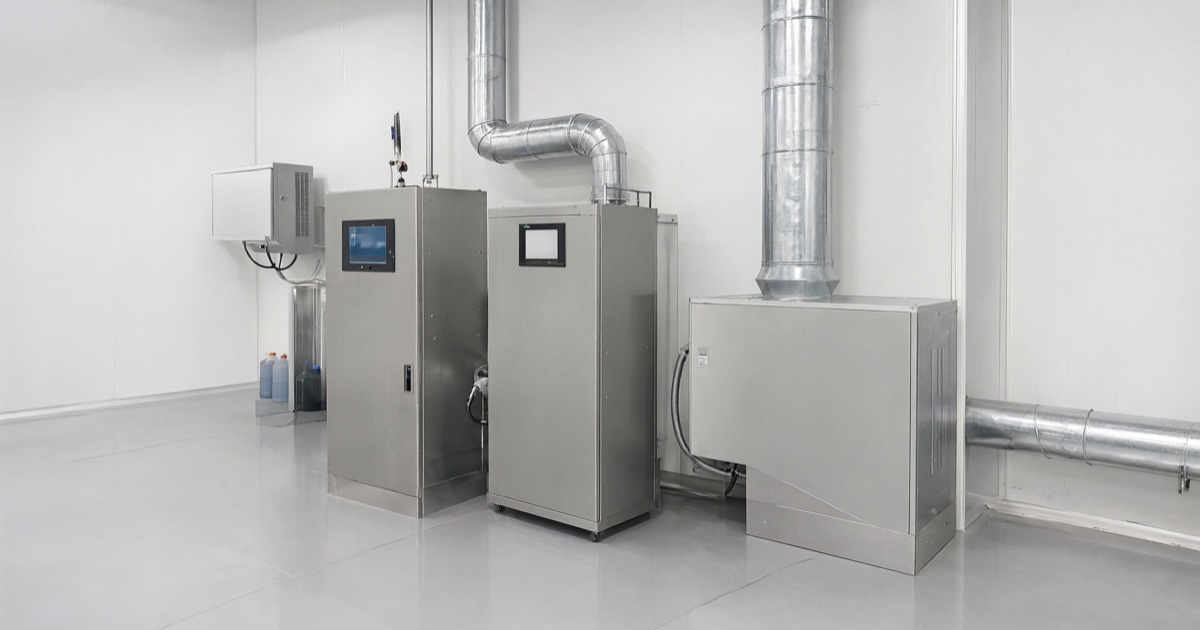

现代洁净工程倾向于将臭氧发生、浓度监测、尾气破坏等集成为一个预制的功能模块。该模块与车间环境臭氧浓度传感器、空调系统状态、门禁系统进行连锁。例如,当空间内臭氧浓度超标时,可自动启动应急排风;任何一扇人员通道门的意外开启,都会立即连锁关闭臭氧发生并加大排风。这种硬件的模块化与软件的闭环控制,是保障系统长期稳定可靠运行的关键。
下表以一个典型的万级洁净车间为例,说明了臭氧消毒系统与主要环境控制系统的协同要点:
| 系统模块 | 与 臭氧消毒 的协同设计要点 | 忽视该协同可能带来的后期代价 |
|---|---|---|
| 围护结构 | 明确气密性施工标准与验收方法(如正压检漏)。 | 消毒浓度不达标,能耗增加,需额外补臭氧,设备寿命缩短。 |
| HVAC系统 | 预设“消毒”、“清扫”、“常规”三种自动运行模式及切换逻辑。 | 依赖人工操作,存在安全隐患;清扫效率低,延长生产等待时间。 |
| 自控与监测 | 集成多点臭氧浓度实时监测,并与臭氧发生器、风机、门禁实现安全连锁。 | 存在臭氧泄漏或人员误入风险;消毒效果无法量化验证,不符合GMP审计要求。 |
| 电气与材料 | 选用耐臭氧腐蚀的电缆外皮、密封材料;臭氧发生器电源独立回路。 | 线路老化加快,密封件脆化失效,引发二次污染或安全事故。 |

在参数选型与判断上,必须结合具体应用场景与空间半衰期衰减率核算发生量。例如,对于医药洁净区空气与一般物体表面消毒,常用臭氧维持浓度为10~20ppm,维持作用时间60~120分钟(室内相对湿度宜控制在60%RH以上以提升杀菌效率)。
从工程经验出发,有两条关键判断值得特别强调,因其背后关联着巨大的改造代价:
- 臭氧消毒效果验证必须在最终满载的工艺设备布局下进行:许多项目在空态下测试浓度达标,但大型灌装线、冻干机与操作台进场后形成背风盲区,必须在工作台下方、墙角及回风死角布设化学指示卡与枯草杆菌黑色变种芽孢生物指示剂(BI)完成分布与杀灭验证。
- 含高精密电路板、裸铜触点或特种光学镀膜元件的区域慎用臭氧全室熏蒸:强氧化性臭氧极易腐蚀精密传感器与橡胶密封圈;对于高价值生物医药核心区或耐受度敏感物料传入,建议改用材料兼容性更优的汽化过氧化氢(VHP)空间灭菌系统或VHP过氧化氢灭菌传递舱。
臭氧消毒系统设计与安全联锁核查清单
- 三模式HVAC自控时序闭环:核对PLC/DDC自控程序是否完整固化“内循环投加维持→关闭发生器自然分解→全新风强排清扫(或催化分解)”三阶段自动切换逻辑,严防人工误开风阀导致臭氧串入办公区。
- 残余浓度≤0.1ppm门禁安全联锁:在洁净室内部与气锁外走廊配置电化学臭氧浓度传感器,室内残留浓度未降至国家职业接触限值(0.1ppm / 0.3mg/m³)以下时,电子门禁保持锁定并亮红灯警示。
- 满载分布验证与耐腐蚀选材:风管密封垫片优先采用EPDM三元乙丙或氟橡胶/PTFE材质(禁用天然橡胶),投产前委托专业团队完成消毒效力与洁净室综合性能验证。
