洁净车间五个等级怎么分?常见参数和应用场景对照

标准规范解读 作者:森培环境技术部 2026/03/02 更新于 2026/11/14
洁净车间五个等级怎么分?常见参数和应用场景对照配图

国内净化工程实践中常说的“洁净车间五个等级”,是指百级(ISO 5)、千级(ISO 6)、万级(ISO 7)、十万级(ISO 8)与三十万级(参照 ISO 8.5 / D 级外围包装区);而在国际标准 ISO 14644-1(对应国标 GB/T 25915.1)中,整体洁净度共划分为 ISO 1~ISO 9 九个整数级别。森培环境提示,理解这五个常用工程等级背后的粒子限值、换气次数与气流组织差异,是精准编制预算与规避过度设计的关键。

ISO 14644-1:2015 表 1 对不同粒径粒子的浓度上限作了刚性规定,直接决定了空调净化系统、围护结构密封性与末端过滤器的配置深度。下表汇总了国内最常用的五个洁净等级核心参数与应用对照:

传统工程习惯称谓对应 ISO 等级≥0.5μm 粒子最大浓度限值 (个/m³)换气次数 / 风速参考典型应用场景
百级ISO 53,520单向流 0.25~0.45 m/s晶圆光刻、精密激光光学平台、无菌灌装核心区
千级ISO 635,20050~70 次/h半导体封测、光学镀膜、微纳传感器组装
万级ISO 7352,00025~40 次/h无菌医疗器械、无菌制剂背景区、精密贴片
十万级ISO 83,520,00015~25 次/h体外诊断试剂、精密注塑、保健食品与化妆品内包
三十万级(过渡习惯级)介于 ISO 8~ISO 9≤10,590,000(历史参照值)10~15 次/h一般辅助走廊、外包缓冲间(现行规范多统一按 ISO 8 或 D 级管理)

洁净车间级别五个等级:标准框架与核心定义

理解洁净车间级别五个等级是设计与施工的基石,它直接决定了材料、系统与预算的配置。

核心定义与施工逻辑

洁净车间级别五个等级依据单位体积内允许的粒子浓度划分。标准《GB 50073-2013》第3.0.1条定义了空气洁净度等级。施工核心是构建并维持粒子浓度受控的环境,这依赖于气流组织、过滤系统与压差控制的协同。

引用标准《GB 50073-2013》第6.2.1条:“洁净室与周围的空间必须维持一定的压差”。这不仅是规定,更是防止交叉污染的物理屏障逻辑。施工中需确保气流从高级别区流向低级别区。

实操要点明确。材料选型上,末端高效过滤器需符合现行《高效空气过滤器》(GB/T 13554-2020)标准。参数设定需保证不同等级洁净室之间静压差≥5Pa,洁净区与非洁净区静压差≥10Pa。验收时,悬浮粒子计数、静压差与风量(风速)测试是必检项。

不同洁净车间等级对应截然不同的造价与验收重点。下表从过滤配置与成本维度进行对比:

洁净度等级 (ISO标准)末端过滤器配置参考非 GMP 跨行业参考区间(元/㎡,来源:本站造价估算器,以现场核算和正式报价为准)核心验收关注点
ISO 5级 (百级)H14 高效或 U15 超高效(满布率 65%~85%+)5000~10000及以上单向流风速均匀性、自净时间、PAO 检漏
ISO 7级 (万级)H13/H14 高效送风口或群控 FFU1800~3500换气次数、压差梯度、末端过滤器边框检漏
ISO 8级 (十万级)H13 高效送风口1000~1800系统总送风量、正压梯度、洁净度综合测试

解读上表,成本差异主要源于过滤器等级、风系统复杂度和控制精度。ISO 5级需采用超高效过滤器及更精密的气流组织。

验收方法需分层级。除了粒子计数,噪声控制常被忽视。设备噪声应按《GB 9068》测定,确保符合设计值,为洁净环境提供人性化保障。

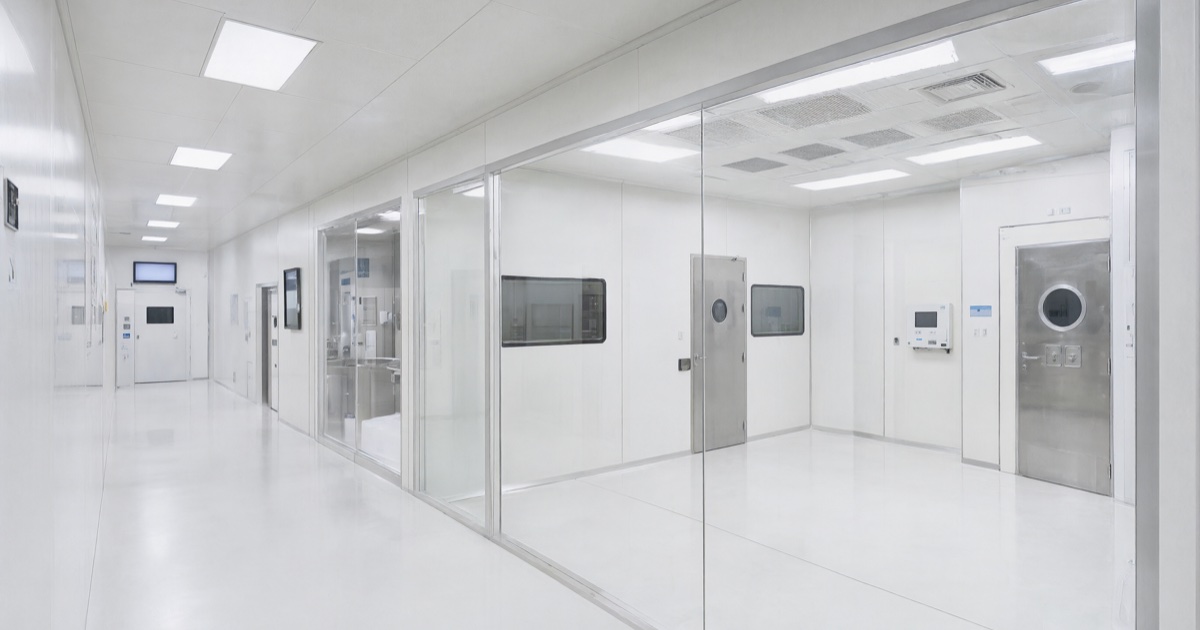

洁净车间级别五个等级 - 标准框架与核心定义

森培环境工程示意 · 标准框架与核心定义

核心参数对比与施工逻辑剖析

理解这套标准的核心参数差异,是精准施工与成本控制的关键。不同等级对应截然不同的施工逻辑与验收标准。

参数差异与施工逻辑剖析

洁净度等级直接决定气流组织与过滤方案。ISO 5级(百级)需采用垂直单向流,而ISO 8级(十万级)可能采用非单向流。这决定了高效送风口的布局密度与回风方式。

以地面系统为例,防静电要求是核心施工逻辑之一。GB 50457-2019 第11.4.2条规定,洁净室防静电地面的表面电阻率应为1.0×10⁵~1.0×10⁹ Ω·cm 。条文要求地面既能有效泄放静电,又避免成为导体。

森培环境在施工中会依据工艺风险,在标准范围内选定具体电阻值。

施工逻辑要求参数联动。例如,GB 50457-2019 第8.3.8条对光反射系数的规定,是为了确保照度均匀、减少阴影,这直接影响洁净室目检与操作。墙面选用高反射率彩钢板,地面选用低反射率PVC或环氧自流平。

温湿度控制是另一施工重点。为实现恒温恒湿,森培环境推荐采用高效节能技术,例如使用全封闭涡旋式补气增焓压缩机的热泵系统。洁净车间级别五个等级系统能在夏季高温高湿条件下稳定输出7℃冷水,确保室内温度恒定在23~26℃。

材料选型必须匹配等级。高等级车间对围护结构气密性、材料发尘量要求严苛。验收时需分段测试,在空调系统调试后、工艺设备进场前及最终综合性能测试阶段,分别验证静态洁净度、压差、气流流型等核心参数。

洁净车间级别五个等级 - 核心参数对比与施工逻辑剖析

森培环境工程示意 · 核心参数对比与施工逻辑剖析

五个等级方案选型与验收核查清单

  1. 淘汰“三十万级”模糊口径,统一对标现行国标:《洁净厂房设计规范》(GB 50073-2013)与 2010 版 GMP 已取消旧三十万级命名,招标合同建议统一采用 ISO 5~ISO 8 或 GMP A/B/C/D 级,可通过洁净室等级速查表一键核对粒子指标。
  2. 局部高洁净工位优先采用洁净棚降本:在电子与半导体无尘车间或高校精密光学微纳实验室中,若仅曝光、点胶或光学平台需百级环境,可在万级/十万级车间内嵌套工业级 FFU 洁净棚,现场装配参考 3~7 天,具体视现场条件且大幅降低空调装机容量。
  3. 分段落实静态与动态验证:在空调风平衡完成、工艺机台通电及模拟生产三个节点,依次复核悬浮粒子、防静电接地电阻(1.0×10⁵~1.0×10⁹ Ω)、温湿度与噪声指标。

延伸阅读:等级选择不要只看名称

如果你正在做洁净车间前期方案,建议先把产品工艺、人员物流、发热设备、产尘点和验收目标列清楚,再判断需要百级、千级、万级还是十万级。等级越高不一定越适合,真正影响造价和验收的通常是送回风组织、过滤级数、压差梯度、围护结构和施工密封细节。

可继续参考 洁净室等级常见参数对照、使用 无尘车间造价估算器,并结合 无尘车间设计施工 页面确认整体系统配置。
