✔ 通风柜面风速均匀性达标
| 项目行业 | 石化 · 理化分析 |
|---|---|
| 洁净等级 | 非洁净 / VAV变风量 |
| 项目面积 | 950 ㎡ |
| 建设周期 | 65 天 |
| 执行标准 | JG/T 222 · GB 50736 |
| 服务范围 | 设计 · 施工 · 调试 |

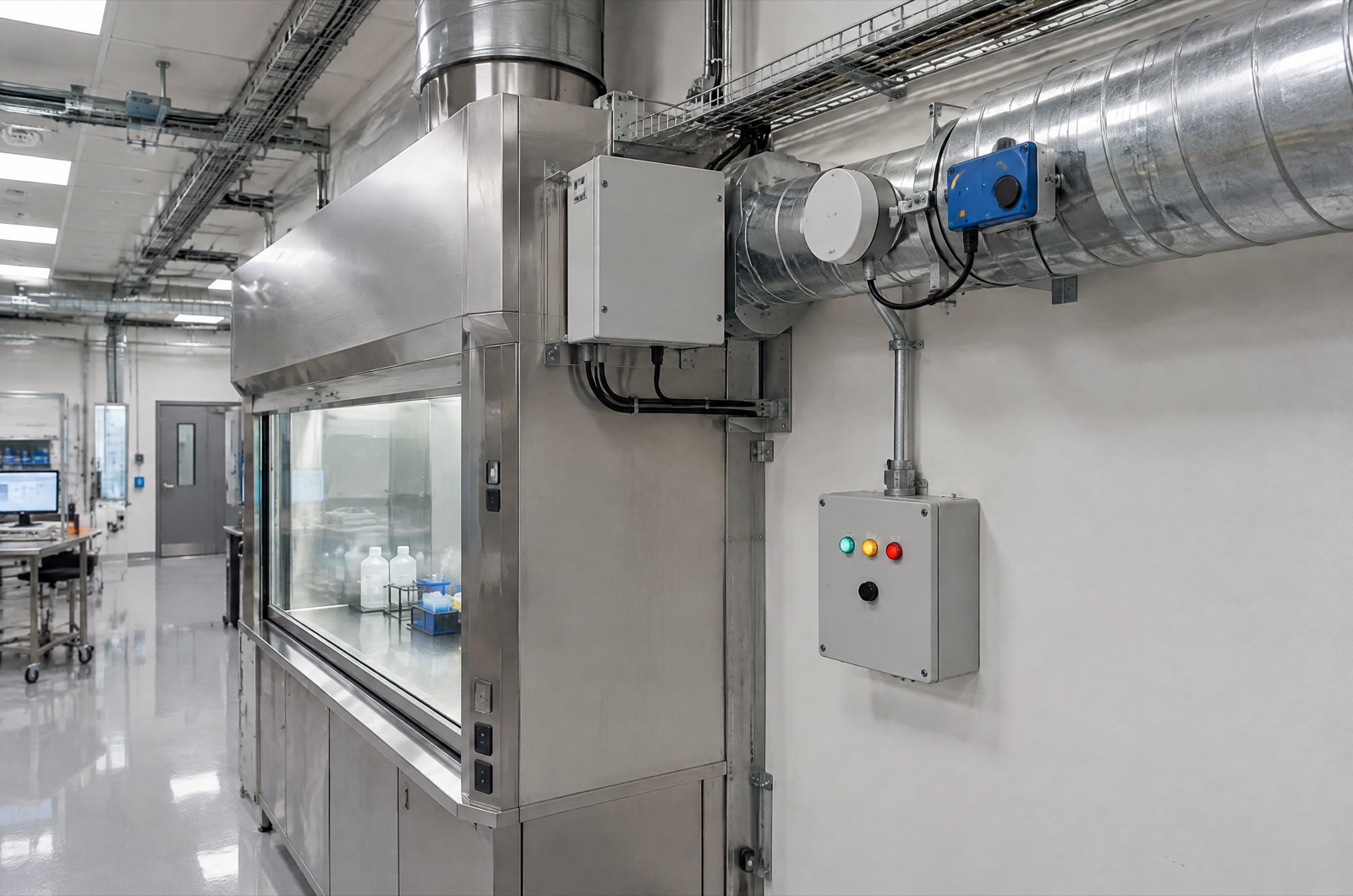

项目背景与挑战

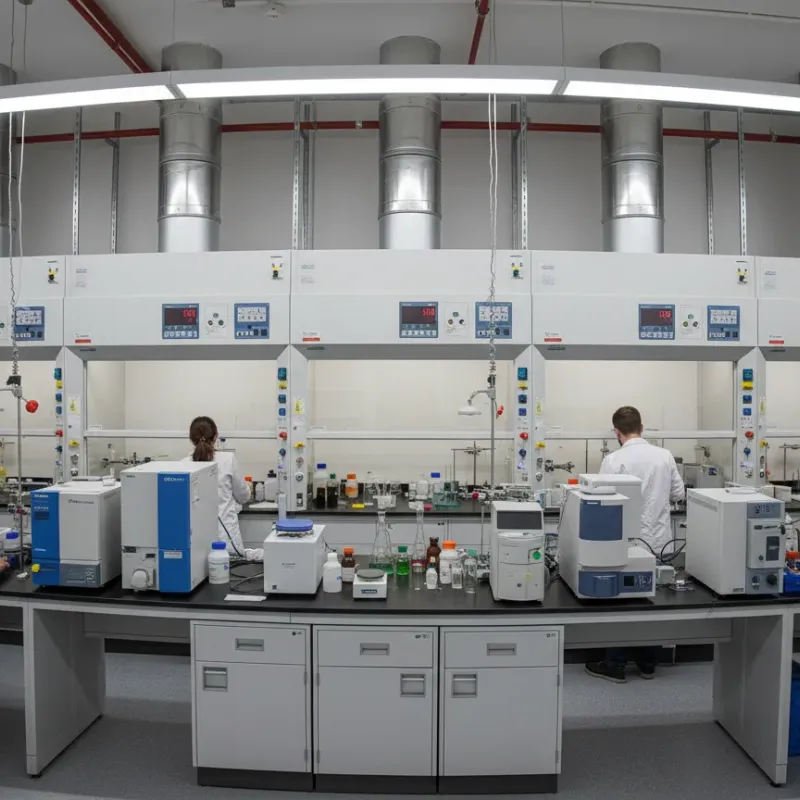

客户为大型石化企业，理化检测中心拥有25台通风柜，原有定风量系统能耗高且面风速不均匀。
难题一：25台通风柜同时运行
多台通风柜随机开关使用，总排风量大幅波动，系统须动态平衡。
难题二：酸碱有机废气混合
实验涉及硫酸、盐酸、有机溶剂等，废气成分复杂，需分类收集处理。
难题三：节能运行需求
原系统年排风能耗超过120万元，需大幅降低运行成本。
从这个案例里最值得带走的三个判断点
不是只看结果，更要看系统边界、运行条件和交付路径。
施工纪实
改造升级，全程65天
第1-10天 · 设计阶段VAV系统设计 通风柜排风量测定、VAV阀选型、废气分类方案。第11-35天 · 施工阶段管道与设备安装 VAV阀安装、废气管道改造、洗涤塔安装、新风补风系统。第36-52天 · 调试阶段系统联调 25台通风柜VAV校准、面风速均匀性测试、废气排放检测。第53-62天 · 验证阶段运行验证 30天能耗数据采集、面风速稳定性验证。第65天 · 验收通过VAV系统正式运行 年节约能耗55%。
关键验收数据
以下数据来自30天运行统计
| 检测项目 | 设计标准 | 验收实测值 | 判定 |
|---|---|---|---|
| 面风速 | 0.5±0.1 m/s | 0.5±0.06 m/s | ✔ 合格 |
| 面风速均匀性 | ≤25% | 18% | ✔ 合格 |
| 年能耗节约 | ≥40% | 55% | ✔ 合格 |
| 废气排放 | 满足GB 16297 | 达标 | ✔ 合格 |
| 噪音 | ≤55 dB(A) | 52 dB(A) | ✔ 合格 |
| 补风联动响应 | ≤10 s | 5 s | ✔ 合格 |
看完这个石化理化实验室案例，下一步怎么走
如果你的项目也涉及多台通风柜、酸碱或有机废气、样品前处理高排风负荷，下一步不要只盯单台设备报价，先把路径拆清：
· 先确认这是不是以理化分析和高排风前处理为主的实验室项目
· 再确认通风柜数量、VAV 还是定风量、补风方式、废气治理路线和屋面设备条件
· 最后把改造窗口、停工限制、能耗目标和预算优先级交给建设公司统一评估
路径先拆清，再进入报价，系统方案和能耗预估会更接近真实实施。
