百级洁净区压差梯度失效分析：FFU 满布率 90% 为何仍发生气流倒灌？

引言

洁净室洁净度分级是项目设计的逻辑起点，但静态的国标数字背后是动态的工程博弈。很多业主只盯着ISO 5级（百级）或ISO 8级（十万级）这些标签，却忽略了维持该级别的真实成本与系统容错率。森培环境在二十年的EPC实践中发现，超过四成的洁净度不达标案例，根源在于初期选型时未综合考虑实际产尘量、人员动线以及南方特有的高湿负荷对气流组织的破坏。本文将穿透级别表象，直指核心：如何构建一个在预算内稳定、节能且经得起生产波动考验的洁净环境，而非仅仅一张昂贵的静态达标证书。

FFU满布率陷阱：90%覆盖不等于气流组织有效

很多甲方拿到图纸，第一眼看FFU密密麻麻铺满吊顶就觉得稳了。满布率超过90%确实好看，但气流组织可能一塌糊涂。我们去年在东莞一个锂电池车间就踩过这个坑，静态检测粒子数达标，生产线一开，设备发热导致热羽流直接打穿气流，局部洁净度瞬间崩掉。

气流组织不是铺瓷砖。FFU下方是设备、物料架、操作工位，这些障碍物会严重干扰单向流。设计时只按空房间算换气次数，属于纸上谈兵。必须把工艺设备布局和发热量作为输入条件，用模拟软件跑气流轨迹，否则FFU再多也是摆设。

回风通道是另一个隐形杀手。为了追求高满布率，把回风柱挤到墙角，回风速度能到2米/秒以上。风速过高，靠近回风柱的工位你能明显感觉到“吸力”，细微粉尘被横向气流带飞，破坏垂直单向流。这笔钱不能省，必须保证足够的回风面积，把风速压下来。

某次在苏州项目的技术夹层里，为了给其他管线让路，把回风夹道的宽度压缩了。现场监理没看出来，结果系统调试时，总风量够，但房间压差像心电图一样乱跳。根源就是回风不畅，FFU送出的风“憋”在里面。最后只能砸掉部分吊顶重做，耽误了半个月的验收节点。

模块化洁净室尤其要小心。厂家宣传的“高满布率模块”，接缝处如果没做气密处理，漏风率惊人。我们见过隔壁工段的溶剂气味，通过吊顶模块的缝隙渗过来，导致产品污染。这不是FFU的问题，是结构密封拉胯了。

给你的避坑清单：

• 别只看满布率百分比，要看FFU布局与工艺设备的相对位置图。
• 要求设计方提供气流组织模拟报告，重点看设备热源上方的气流线。
• 现场核对回风夹道尺寸，风速最好控制在1.5米/秒以内，用手感测。
• 模块化组装时，派人盯着顶板接缝的打胶工序，这地方漏了查都没法查。

森培环境做EPC，会在DQ阶段就用数字孪生把气流和温湿度场跑一遍，提前暴露问题。PQ验证时，我们会在生产全负荷状态下做动态测试，确保交给你的不是一张漂亮的静态检测报告，而是一个真正能抗住生产波动的洁净环境。

压差梯度失效的三种隐蔽路径

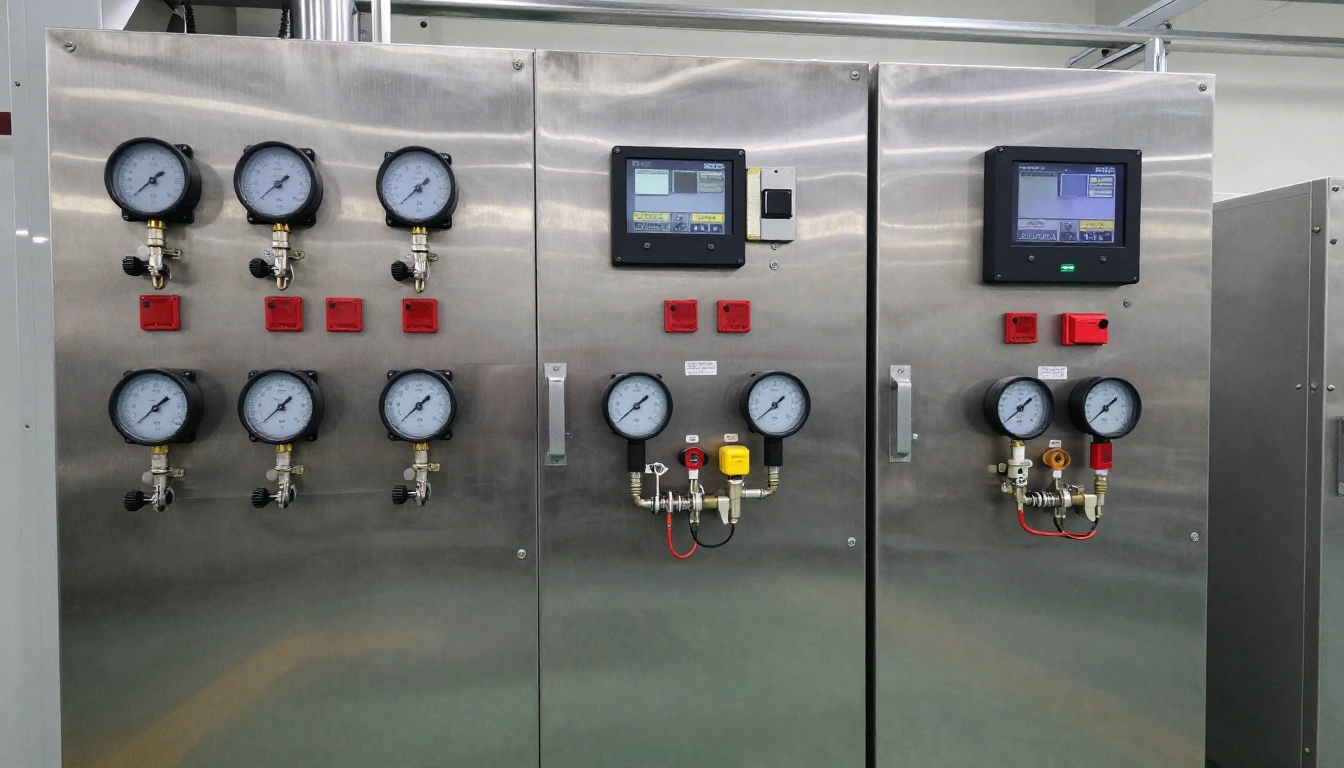

洁净室压差看着是正压表上的数字，实际是动态风量平衡的结果。很多项目验收时数据漂亮，运行三个月就拉胯，问题都出在隐蔽路径上。

第一种路径藏在技术夹层里。设计院图纸上风管标高给得理想，现场还有消防管、电缆桥架抢空间。某次在苏州项目的技术夹层里，主风管标高被消防管占了，施工队图省事直接改成扁管，风阻陡增30%，下游的定风量阀根本拉不到设计值。回风不畅，压差梯度从源头上就垮了。

这笔钱不能省。夹层里的风管施工必须现场复合标高，监理要盯着。

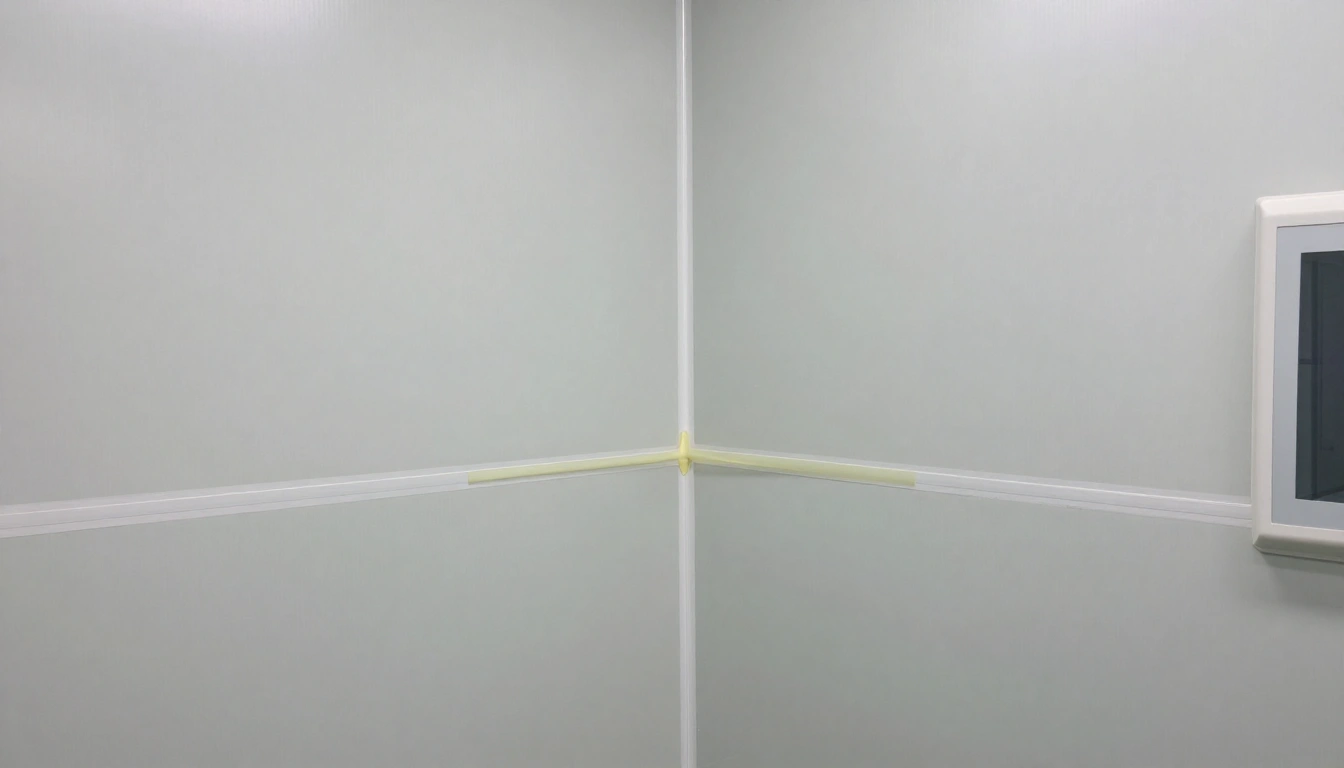

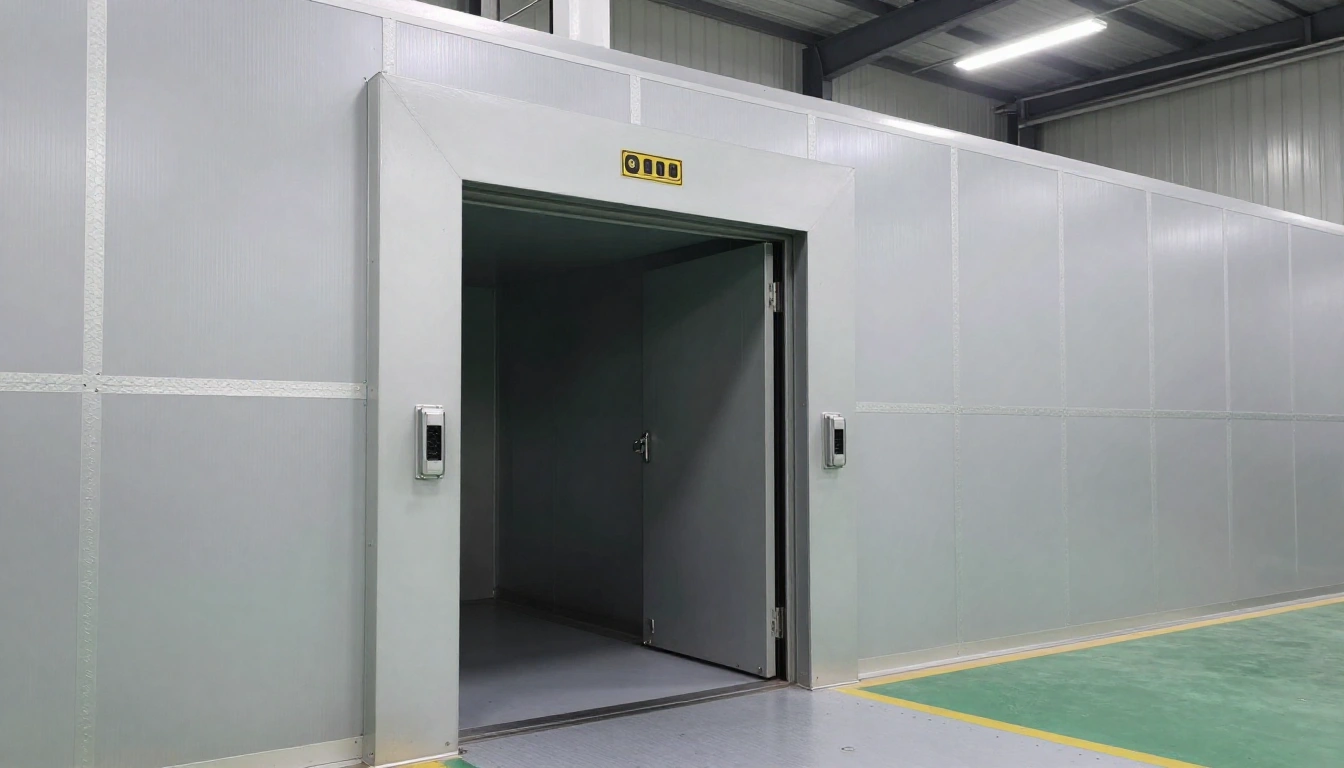

第二种路径是围护结构的“软泄漏”。大家注意力都在高效过滤器上，其实漏风大户往往是彩钢板拼接缝、门窗密封条以及穿墙套管。我们扫漏时发现，高效风口边框漏风没扫出来的情况少，但墙角电气插座背后、传递窗密封胶条老化导致的漏风，几乎一抓一个准。这类漏风面积分散，对总风量影响不大，但会严重干扰局部气流组织，导致相邻房间压差乱窜。

特别是医疗和化妆品车间，后期频繁增加插座或管线，开孔密封不到位就是埋雷。

第三种路径最要命：自控逻辑与工艺排风的冲突。很多系统压差设定是静态的，但工艺设备突发排风（比如称量罩、粉碎机瞬间启动）会瞬间抽走房间大量空气。如果自控系统响应速度跟不上，或者送风机组满频了也补不进来，压差会瞬间倒挂，污染直接倒灌进高级别区域。这种问题在新能源电池的干燥房、原料药称量间高频发生。

图纸上设备列表的排风量必须标注是连续还是间歇，这是自控编程的逻辑起点。搞错了，自控系统就是个摆设。

压差稳不住，最直接的后果就是动态验收不合格，耽误GMP或ISO认证。工厂可能被迫局部停产整改，那损失就是按天算的。更麻烦的是，如果涉及厂房改造报建，压差图纸和现场不符，二建验收都通不过。

森培环境做EPC，从设计阶段就用BIM碰撞检查避开管线打架，施工中强制进行分段风量平衡调试。我们的DQ（设计确认）和PQ（性能确认）验证，会模拟工艺排风突变这类极端工况，确保交付的系统能抗住生产波动。

电子厂房百级区倒灌事故复盘（梅雨季露点突变案例）

那次事故的直接表现是百级区压差表指针来回跳，最终归零。监控画面里，洁净服下摆开始往外飘。倒灌发生了。

根源不在风机，在露点。设计院给的夏季设计露点是14℃，这数字在华东大部分时间没问题。但梅雨季那几天，室外空气含水量能直接怼到接近饱和状态，新风机组表冷段打到最低，出风露点还是被顶到18℃以上。这笔钱不能省。

露点一高，后续的转轮除湿机就拉胯了。它为了把18℃的露点硬降到要求的-10℃，处理风量直接腰斩。总送风量不够，维持正压的风量就被挤占了。图纸上那些风量平衡计算，在湿度突变面前全是摆设。

某次在苏州项目的技术夹层里，我们查过类似案例。甲方为了省预算，把新风预冷段的盘管排数减了一排。平时运行数据好看，一到极端天气就现原形。高效风口边框漏风没扫出来，加剧了问题。压差一失守，走廊里万级区的粒子就全灌进百级核心区了。

这种设计在南方梅雨季会挂掉。核心是给新风处理留出足够的“过余量”。行内惯例，我们会按当地气象极端值，而不是年均值，来核算新风机组的最大除湿负荷。表冷段后必须配湿度传感器联锁，露点异常升高时，要能自动加大冷水阀开度甚至联动备用制冷机组。

对甲方来说，这不是参数问题，是停产风险。百级区通常连着关键工艺设备，一旦洁净度失控，整条线都得停。复产前要做全面清洁和粒子测试，验收节点必然延期。如果涉及洁净室工程单独报建，流程会更麻烦。

我们的EPC交付，从设计阶段就会把极端气象工况作为强制校核项。我们的DQ-PQ验证文件包，会包含新风系统在模拟高湿条件下的压差维持测试报告，确保交付的不只是图纸，而是能扛住实际生产的系统。

动态监测盲区：传感器布置与气流死角的映射关系

洁净度级别是静态概念，动态监测才是产线良率的生命线。很多项目验收时数据漂亮，一跑生产就报警，问题多半出在传感器布置图是“纸上谈兵”。

传感器不是均匀分布的艺术品。它的核心任务，是捕捉最恶劣的工况点。气流死角就是污染物的避难所，监测点必须和它一一对应。我们习惯在工艺设备发热量最大、人员操作最频繁、物料传递口的下风向优先布点。图纸上看着均匀的网格，在实际厂房里往往是失效的。

某次在苏州项目的技术夹层里，风管和消防管打架，标高不够只能强行改扁管。结果下方工艺区的气流组织全变了，原设计的监测点完全错过了新的涡流区。这就是为什么我们做EPC，一定要求暖通、自控、工艺三方在现场对着BIM模型做最终点位确认。图纸和现场，永远是两回事。

回风墙或回风柱的附近，是经典的盲区。很多人觉得靠近回风，粒子应该被迅速带走，但实测往往相反。如果回风口风速过高或格栅设计不当，会在其前方形成“气幕”，反而阻挡了污染扩散路径，在设备背面形成死区。这个位置的传感器，必须外挑至少0.5米，避开回风气流的直接影响。

高效风口正下方，未必是最洁净的点。边框密封的轻微泄漏，在动态扰动下会被放大。我们吃过亏，一个万级洁净室，高效检漏都过了，但下方操作台粒子数间歇性超标。最后发现是安装边框的橡胶条在低温下收缩了。这种漏风，静态测试根本扫不出来。

这笔钱不能省。自控系统的传感器冗余配置和备用通道，不是摆设。曾经有个药厂项目，为了压成本砍了两个备用点，结果生产关键期一个主传感器故障，数据中断，直接触发质量事件，导致整条线停产等待调查。停产一天的损失，够装上百个传感器了。

对于医疗和新能源电池车间，湿度监测点布置更要命。梅雨季，外墙渗透或人员密集区的潜热负荷，会让局部湿度瞬间拉胯。传感器如果只放在空调回风总管，你看到的永远是平均良好的假象。必须在疑似高风险墙边、门口、水冷设备旁增设点位。

模块化洁净室的监测陷阱在于接缝。每个模块单元测试都完美，拼装后，接缝处的压差和气流如果没做特殊处理，就是死角和泄漏点。传感器必须跨接缝布置，对比数据。

最终，所有监测点的数据要能反向指导调试。如果某个点持续异常，首先要调整的不是自控逻辑，而是去查气流组织是否真的出了问题。动态监测系统的价值，在于它是洁净室系统的“听诊器”。

的交付，从设计阶段就用气流模拟锁定风险点，DQ文件里就包含监测点位风险分析。我们的PQ验证，会模拟生产最恶劣工况进行映射测试，确保监测无盲区，数据能真实支撑你的生产决策。

不停产改造中的压差临时管控方案

不停产改造的核心矛盾在于：既要拆墙破洞，又要维持原有洁净度。很多项目在方案阶段只盯着新系统设计，老区域的压差维持完全成了摆设。

压差不稳，根源往往在临时围护的密封性。那种用方通加彩钢板临时封堵的做法，在动态施工振动下，一周内必出现缝隙。我们吃过亏，某电子厂改造，凌晨2点报警，正压区直接掉到负压，原因是隔壁工段打冲击钻震松了密封胶。

这笔钱不能省。

临时围护必须当成永久墙体来做密封。本团队的行内惯例是：双层石膏板夹芯，接缝处错位布置，所有缝隙用弹性密封胶满打，外侧再加压一道可拆卸的PVC卷材软帘。这不是为了好看，是为了扛住隔壁风镐的振动。

临时压差的监测点布置更有讲究。图纸上通常按新布局均匀布点，但改造期真正的风险点在“边界”。必须在拆除洞口的上风向、下风向，以及施工通道缓冲间两侧，增设临时微压差传感器。数据不接入主系统，单独设报警屏放在施工经理办公室。某次在苏州项目的技术夹层里，就是因为没在风管拆改处设临时点，高效风口边框漏风没扫出来，导致下游核心区粒子数间歇性飘高。

新风量要冗余。改造期风阻格局天天在变，新风机组不能按设计终状态满负荷跑。我们的经验是，预留15%-20%的余量，用变频随时补正。特别是医疗项目，手术部还在用，你把新风抠太死，甲方护士长半小时内就会打电话骂人。

最危险的环节是风管切割接驳。说个真实案例：深圳一家医疗器械厂，旧风管切断前没做气囊隔离，切割火星和灰尘直接灌进了正在生产的万级区。系统瞬间拉胯，停产48小时，这批植入物原料全部报废。现在我们的标准动作是：切割段两端先用定制气囊封死，用小型自净机在操作面维持微正压，就像外科手术的局部隔离。

验收延期往往就埋在这些细节里。临时方案没在二建报建时说清楚，监理和质检站中途来查，一句“不符合动态管控规范”就能让你全线停工。方案里必须写明临时围护的防火等级、压差失控的应急预案，并作为附件提交。

表格：关键控制点与行内实操参数

压差是动态的，管控方案也必须是活的。靠一张图纸和几个理论值，项目百分百掉坑里。本团队做EPC交付，从设计阶段就会把临时管控的DQ（设计确认）做进去，PQ（性能确认）更是带着施工动态数据一起跑。我们交的不只是新车间，是整个改造期无断档的生产保障。

防静电地面与气流组织的耦合干扰

很多项目把防静电地面和气流组织分开设计，这是典型的“头痛医头”。地面材料的体电阻率选10的6次方到9次方欧姆，是为了平稳泄放电荷。但气流组织一旦拉胯，这个设计就废了一半。

气流组织不是只看换气次数和流型。上送下回还是上送侧回，直接决定了地面附近的空气流速和涡流区大小。某次在苏州项目的技术夹层里，风管标高和消防管打架，被迫把回风支管改成了扁管，截面风速超标。结果呢？地面局部风速超过0.3米/秒，把沉降的微粒又给卷起来了，洁净度动态测试死活过不了。

这笔钱不能省。防静电涂层的耐磨性和发尘量是矛盾体。为了追求A级耐磨选的材料，可能自身就是颗粒源。更坑的是，地面施工后的清洁如果不到位，残留的化学剂会与气流中的温湿度发生反应，在地表形成一层肉眼看不见的粘性膜，静电泄放路径阻抗变大，反而成了积尘点。

我们复盘过一个医疗耗材车间。验收时一切达标，运行三个月后，在线粒子计数器在设备周边频繁报警。开地板查，发现是环氧自流平地面在大型注塑机热源上方出现了微小的热鼓包。地面平整度破坏后，不仅破坏了层流，鼓包边缘还因为应力集中产生了裂纹，裂纹处积灰并破坏了导电网络。停产敲掉重做，耽误了整整一个半月产能。

高效风口边框漏风没扫出来，往往是因为检漏时只关注了过滤器本身，忽略了安装框架与吊顶龙骨的结合部。气流在此处形成短路，会直接冲击下方的工作区，干扰设备周边的局部气流平衡。对于防静电要求高的电子车间，这种乱流足以让局部的静电电位失控。

核心耦合点就两个：

• 气流剪切力 vs. 地面完整性：回风口位置和风速设计不当，长期吹拂会导致地面涂层边缘起壳。特别是PVC卷材的焊缝处。
• 温湿度梯度 vs. 电阻稳定性：梅雨季，如果气流组织不能保证室内温湿度均匀，地面不同区域的电阻值会漂移，某些点可能从导静电变成绝缘体。

二建报建时，图纸上不会体现这些细节。但施工深化阶段，必须做气流模拟，把主要工艺设备、发热工位和回风口位置建模，看地面以上0.8米处的流线。模拟不是为了好看，是为了提前发现涡流区，避免它出现在关键工位。否则，等工艺设备进场再做气流平衡，风阀拧到死也调不过来。

的交付，核心是把地面系统和空调系统在三维空间里的干涉问题，在图纸阶段就锁死。我们的DQ（设计确认）报告会专门论证这个耦合点，并在PQ（性能确认）阶段用实际运行数据闭环。最终交给甲方的，是一个能稳定生产、而不是仅仅通过验收的系统。
